HRC-C750V20A一體化充電機

使用說明書















北京昊瑞昌科技有限公司



2015年2月



目   錄



1. 設備簡介………………………………………………………….2

1.1 工作原理…………………………………………………………………..2

1.2 主要技術指標……………………………………………………………...3

1.3 外形結構參數……………………………………………………………..4

1.4 安全性……………………………………………………………………4

1.5 電磁兼容性………………………………………………………………….4

1.6 環境適應性……………………………………………………..4

1.7 工作特性……………………………………………………………….4

1.8 輸入/輸出接線圖………………………………………………………………………......5

2. 安裝調試……………………………………………………………..7

2.1安裝………………………………………………………………………………7

2.2調試………………………………………………………………………………8

3. 充電機操作注意事項 ……………..………………….10

4. 常見故障及排除方法………………………………………...……11

5. 維護與保養………………………………………………………..11













1  設備簡介

HRC-C750V20A一體化手提式充電機實現液晶顯示、充電管理、遠程通信等功能。采用國標充電槍接口。具有最高的防護等級，能滿足戶外安裝的各種要求。主要用于電動大巴的日常充電和電動轎車的中快速充電，適合單位用戶和充電站經營者在停車場、寫字樓、酒樓、購物中心、公園、學校和單位內部等地建站。

特點：

1 具備手動及自動充電功能，手動模式下在充電過程中，通過專業操作人員設置充電方式、充電電壓、充電電流等參數，充電機根據設定參數執行相應操作，完成充電過程。

2 具備高速CAN網絡與車載BMS通信的功能，判斷充電機是否與電動汽車正確連接；判斷動力電池類型；獲得電池系統參數、及充電前和充電過程中整組和單體電池的實時數據。

3 彩色觸摸屏顯示與輸入人機交互界面，可顯示當前充電方式、充電電流、充電電壓、充電時間；在手動設定過程中能顯示輸入和幫助信息；在出現故障時能顯示相應告警內容；通過觸摸屏可對充電機的參數進行設定或?qū)Τ潆姍C(jī)進行啟動或停止控制。

5 完備的安全防護措施：

電源浪涌沖擊保護；

密碼確認啟動充電；

交流輸入過欠壓保護功能；

交流輸入缺相保護功能；

直流輸出過流保護功能；

直流輸出短路保護功能；

直流輸出防止反接功能；

輸出軟啟動功能，防止電流沖擊；

6 在充電過程中，充電機能保證動力電池的溫度、充電電壓和電流不超過允許值；并具有單體電池電壓限制功能，自動根據BMS的電池信息動態調整充電電流。

7自動判斷充電連接器、充電電纜是否正確連接。當充電機與電動汽車正確連接后，充電機才能允許啟動充電過程；當充電機檢測到與電動汽車連接不正常時，立即停止充電；

     8模塊化設計，方便配置各種不同的電壓等級，不同的電流等級的充電機，滿足不同的用戶需求

     9采用高頻開關技術，使得充電機效率高，體積小，重量輕

     10充電機高頻開關充電模塊風扇由溫度及電流聯合控制，當電流小于設定值，散熱器溫度低于設定值時，風扇不轉動。當電流大于設定值，散熱器溫度高于設定值時，風機開始轉動。可以減少噪音和延長風扇壽命

請您在使用前詳細閱讀本說明書。











1.1 工作原理

HRC-C750V20A一體化手提式充電機的工作原理框圖如圖1所示。



















圖1 HRC-C750V20A一體化手提式充電機原理框圖

該型號智能充電機采用先進的全橋移相軟開關技術，包括主電路（強電）和控制系統（弱電）兩大部分。主電路由輸入整流電路、諧波抑制電路、全橋軟開關隔離變換、二次整流等部分組成。控制系統由CPU控制板、全橋變換控制板、信號采集和觸摸屏等部分組成。

HRC-C750V20A一體化手提式充電機簡單的工作原理如下：

EMI濾波器: 兩級共模電感構成高抑制比的電源濾波器，能有效地抑制電網上的尖峰浪涌對電源設備的干擾和損害，同時濾除電源設備產生的高頻雜波對電網的污染；

軟啟動及整流濾波: 由于開關電源內部布置有大容量電容器，直接啟動會造成過大的啟動浪涌。軟啟動電路在電源模塊接入交流電時，先限電流對內部濾波電容預先進行充電，防止了過大的啟動浪涌。整流橋?qū)?/span>50Hz交流電變換為直流供給下一級的變換電路。

DC/DC變換: 采用全橋移相軟開關技術，通過高頻變壓器隔離將能量傳送給次級，供下一級整流濾波電路用；

整流濾波: 將來自于變壓器次級的能量經整流濾波后，得到輸出動態響應快，穩壓精度高，紋波噪音低的直流電；

監控接口: 通過CAN與監控器通信，對所有模塊進行統一監控，滿足運行需求；

保護電路: 模塊內部有多種保護電路如交流輸入過、欠壓保護、直流輸出過壓保護、直流輸出欠壓告警、直流輸出過流或短路限流、模塊過溫保護等。

1.2 主要技術指標



l 工作電源：AC380V±20％40-65hz；（選用3X19+1國標電纜供電）

l 標稱功率：15kW；

l 輸出額定電壓：50V~750V(連續可調)；

l 輸出額定電流：0A~20A；（最大20A，連續可調）；

l 并聯模塊數量：1個；

l 效    率：≥93%；

l 最大功率因數：0.95；

l 總諧波電流（THDi）: ≤5%（額定輸入電壓， 100% 負載）；

l 穩壓精度：≤±0.5%；

l 穩流精度：≤±0.5％；

l 紋波系數：≤ 0.5%；

l 用戶安裝及使用手冊：每臺充電機配發，簡單實用；

l 充電方式：智能充電，即插即用（操作簡單）；

l 平均無故障時間（MTBF）：≥8760小時。

l 通信接口：CAN2.0B

l 充電接口：GB_T 20234.3-2011（標準國標九針插口）

l BMS通訊協議：GB-T 27930-2011 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議

l  充電槍：國標125A直流充電槍（含5米充電線）

1.3 外形結構參數

l 電源箱尺寸：280mmX550mmX310mm(寬X深X高)

l 重量：28 Kg

l 材料：電源機殼用材料為Q235

l 涂覆：符合GB/T3181-2008規定的7035，面板字符為黑色

1.4 安全性

l 絕緣電阻：在正常大氣條件下，輸入端、輸出端與機殼之間的絕緣電阻值≥100MΩ,濕度條件下≥2MΩ

l 介電強度：在正常大氣條件下，輸入端與機殼施加交流1200V（漏電流5mA）, 直流輸出端與機殼之間施加交流800V（漏電流5mA）,1min內不發生擊穿，飛弧和閃爍等現象

1.5 電磁兼容性

l 電源的電磁兼容性符合GB151A-97的相關規定

1.6 環境適應性

l 溫度：

-20℃～50℃（工作溫度）

-25℃～80℃（儲存溫度）

l 濕度：滿足GB367A-2001的規定

l 鹽霧：滿足GB367A-2001的規定



1.7 工作特性

HRC-C750V20A一體化手提式充電機具有恒壓限流矩形特性和恒流限壓矩形特性兩種外特性，如圖3所示。



（a）恒流限壓矩形特性	（b）恒壓限流矩形特性
圖3  恒流限壓與恒壓限流矩形輸出特性

根據負載電流的大小，恒流恒壓模式可自動切換，從而可實現不同的工作特性。

1.8輸入/輸出接線圖

圖示說明：





 1:觸摸屏：用來設定/顯示充電參數

2：轉換開關：本地模式(用于汽車盲充充電使用)；程控模式（用于汽車自動充電模式）

3：電源開關：用于充電機內部電源供電

          警告：電源輸入電纜線徑應根據充電機功率不同，輸入電流的大小來合理選擇，工

作前請確保所有線連接正確且牢固。

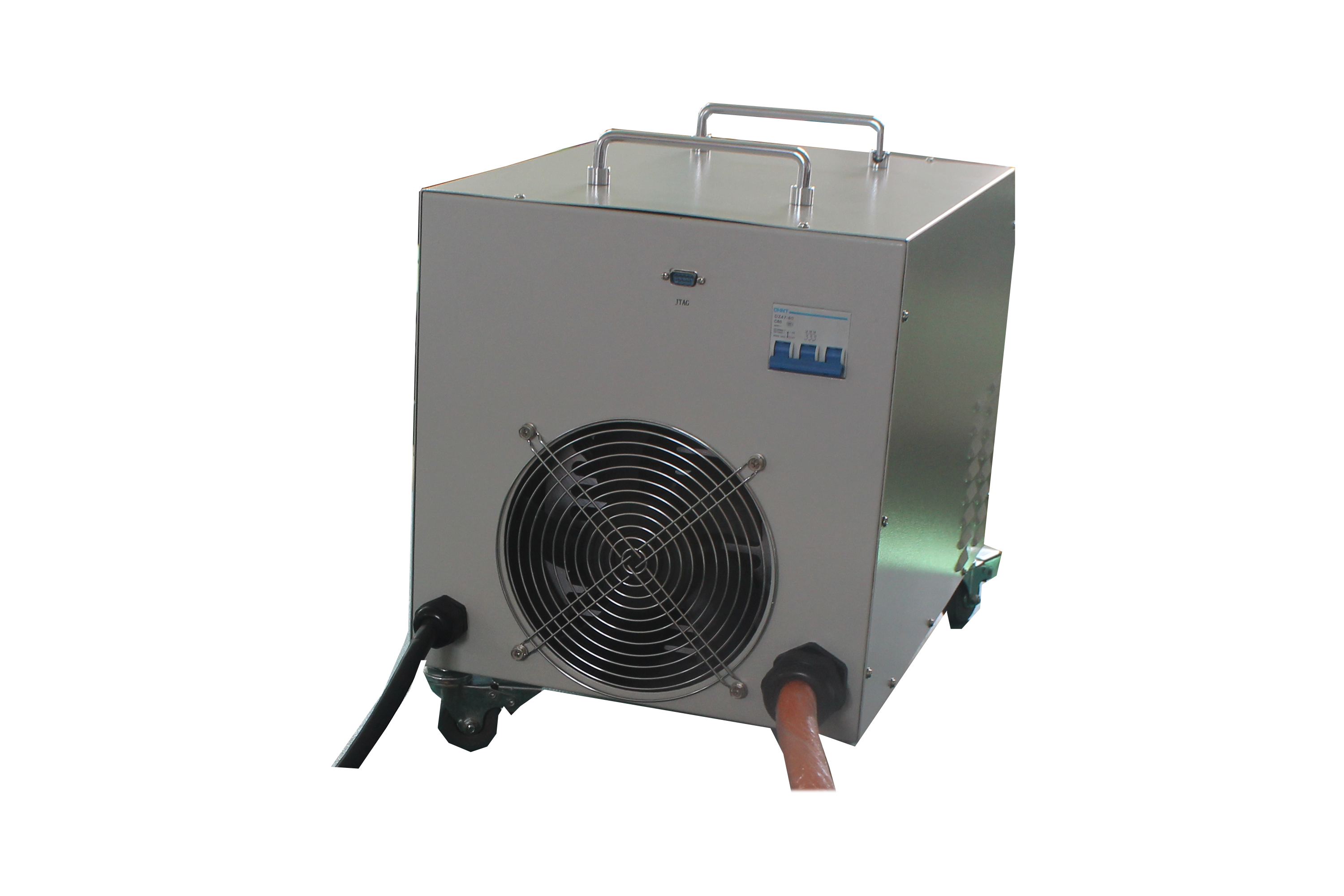

               圖4 充電機后面板示意圖

圖示說明：

1： 左側為交流供電端口

2：右側為直流輸出端口（連接充電槍）

3： JTAG：用于廠家下載程序使用

4：空氣開關：用于充電機內部總的電源開關

5：散熱風機：用于內部元器件散熱，風機進風端應保持足夠的空間



2  安裝調試

2.1 安裝

2.1.1安裝條件及要求

  安裝前檢查：外觀、開關、接口

a) 外觀：檢查電源外觀是否有嚴重的機械損傷；

b) 開關：用手扳動開關，是否有損壞

c) 接口：目測面板接口是否有損壞

2.1.2安裝步驟

a) 將充電機固定在相應位置，確保固定牢靠并且通風環境良好，充電機前后面板30CM內不能有遮擋物堵住進出風口。

b) 將輸入輸出電纜插到相應插口上，確保插接牢靠

c) 正確連接通訊接口和信號線接口

2.1.3注意事項

安裝好后檢查各個部位連接線是否連接可靠

2.2 使用說明

本地模式操作步驟：

確認電池極性正確無誤后將插頭接到充電機的輸出端子上，并將輸入線與AC220V連接，將轉換開關撥到本地的位置,打開充電機前面板上電源開關。

檢查所有連線可靠正確連接后，打開電源總開關。



按下“點擊進入”按鈕后進入密碼輸入界面



輸入開機密碼“888888”，按下：“OK”鍵后進入?yún)��?shù)設定界面





在此界面輸入輸出電壓，輸出電流工作時間以及充電容量。輸入完畢后按“OK”鍵確認（每設置一項都要點“OK”鍵確認），然后按“開機”鈕，電源將進入工作狀態，送出繼電器吸合信號，進入運行狀態監控界面。當系統檢測到正常輸入電壓后主接觸器吸合，電源開始工作。



電源工作后點擊監控界面，在此界面將顯示 “輸出電壓”、“輸出電流”、“工作時間” 、“工作溫度” 、“已充容量”等參數。



一旦出現故障后在故障信息欄將顯示相應的故障內容。



遠程模式操作步驟：

檢查所有連線可靠正確連接后，將轉換開關撥到程控的位置，將通信接口與BMS連接，然后將電源開關打到“開”的位置，此時充電機將依照BMS指令工作。



3充電機操作注意事項

危險/警告：設備操作人員在使用電源之前應充分熟悉充電機的前、后面板的各個連線、開關及檔位的作用及使用方法，以免出現誤操作導致電源損壞或者發生危險。

敬告1： 在使用電源之前，設備操作人員請確認AC380V電輸入接線正確，以免損壞電源。

敬告2： 在使用電源之前，設備操作人員請確認輸出端子與負載正負極連接正確，以免影響正常工作。

敬告3： 由于電源為強制風冷，請您確保出風口與進風口通暢，不要用物體擋住進、出風口，否則可能使電源內部溫度過高，進而導致電源的損壞。

敬告4： 機內有高壓，非專業人員請勿打開機箱，以免發生危險。

4  常見故障及排除方法

序號	故障現象	故障原因	糾正措施
1	打開主機電源開關后，觸摸屏不亮	□輔助電源線未接好	接好電源線
		□輔助電源保險絲熔斷	檢查更換保險絲
		□其他	與公司聯系
2	打開主機電源開關后，風機不工作或工作異常	□主機電源線未接好	接好電源線
		□輔助電源保險絲熔斷	檢查更換保險絲
		□風機繞組燒損	更換風機
		□其它	與公司聯系
3	啟動電源輸出后，無電流輸出	□總電源開關未合上	合上總電源開關
		□輸入電壓異常	檢查輸入電壓
		□其它	與公司聯系
4	電源不能開機	□控制保險或開關壞	更換面板保險或開關
		□其它	與公司聯系

5  維護與保養

n 設備應在周圍環境整潔，空氣清潔，不應有可引起電器及其它金屬件表面腐蝕或引起金屬間導電塵埃或氣體存在的環境中安裝使用。

n 設備在運行前、后應保持設備部件以及電控柜的清潔。

n 檢查安全接地等勞動保護措施是否有效。

n 定期對設備內部除塵。

n 檢查風機工作是否正常，發生故障應及時更換。

n 檢查電源輸入導線的絕緣、老化破損情況，并及時更換，以確保安全。

n 定期檢查輸出端子是否脫落或者連接不實，注意接口內部的清潔，以免損壞充電設備。

n 如在使用過程中遇到問題并且按照本說明書所提供的方法不能解決時，請與本公司聯系咨詢，我們將熱情為您服務。
