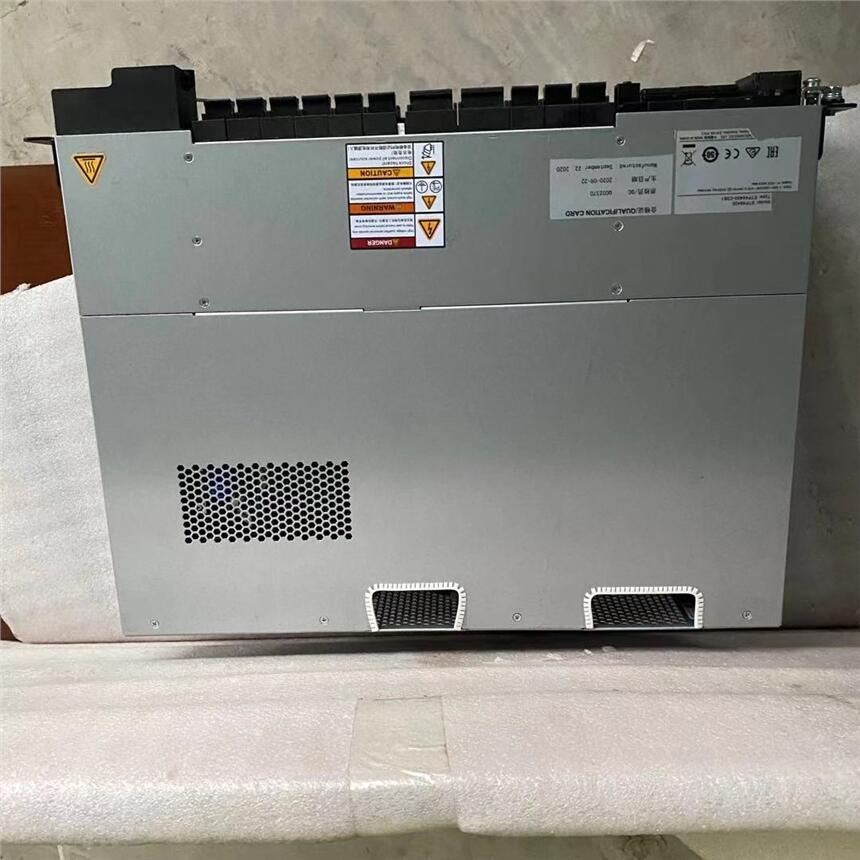

華為通信電源ETP48400-C3B1嵌入式電源
ETP48400-C3B1，是嵌入式電源系統，將交流電轉為直流電，
支持-48V以及-57V恒壓輸出給通信設備供電。ETP48400-C3B1電源容量滿足24KW，
適用于5G站點供電以及存量站點擴容改造場景。可選配智能配電單元DCDB48-200-16B，
DCDB48-200-16B-XXX以及鉛酸電池盒DCDB48-400-4C使用。
ETP48400-C3B1嵌入式電源
ETP48400-C3B1外觀
|
（1）接地螺絲
|
（2）交流輸入模塊
|
（3）LLVD配電
|
|
（4）監控模塊SMU02C
|
（5）BLVD配電
|
（6）電池接線端口
|
|
（7）預留通信擴展模塊CIM02C/通信擴展模塊NIM01C3安裝槽位
|
（8）用戶接口模塊UIM05B1
|
（9）整流模塊安裝空間
|
智能配電單元（可選）圖2-3 智能配電單元DCDB48-200-16B外觀
|
（1）接地螺絲
|
（2）次要負載配電
|
（3）重要負載配電
|
|
（4）通信模塊DMU02C1
|
（5）直流輸入接口
|
|
（1）接地螺絲
|
（2）次要負載配電
|
（3）重要負載配電
|
|
（4）通信模塊DMU02C1
|
（5）直流輸入接口
|
|
（1）運行指示燈
|
（2）告警指示燈
|
（3）RS485通信接口
|
表2-2 指示燈說明
|
名稱
|
顏色
|
狀態
|
描述
|
|---|---|---|---|
|
運行指示燈
|
綠色
|
滅
|
DMU故障或無直流輸入。
|
|
慢閃(0.5Hz)
|
通信正常。
|
||
|
快閃(4Hz)
|
通信失敗。
|
||
|
告警指示燈
|
紅色
|
滅
|
無告警。
|
|
常亮
|
有告警產生。
|
表2-3 通信接口說明
|
接口
|
通信參數
|
通信協議
|
|---|---|---|
|
COM1/COM2
|
波特率：9600 bit/s
|
Modbus協議
|
|
說明：
上述接口都受到安全機制的保護。
|
||
圖2-6 通信接口引腳
當多個DCDB48-200-16B級聯時，需要設置DMU02C1的地址撥碼。
如果只安裝了一個DCDB48-200-16B，則不需要設置DMU02C1的地址撥碼。
|
說明：
如果是1個接觸器+1個分流器的場景時，例如DCDB48-200-16B-4731，pin3設置為OFF、pin4設置為OFF。 如果是2個接觸器+1個分流器的場景時，例如DCDB48-200-16B-4731-008，pin3設置為OFF，pin4設置為ON。
|
||
表2-6 智能配電單元DCDB配置
|
項目
|
DCDB48-200-16B
|
DCDB48-200-16B-XXX
|
|---|---|---|
|
輸入電壓
|
40V DC~60V DC
|
|
|
輸入總電流
|
200Amax
|
|
|
直流配電
|
BLVD配電： 16A/1P×2，20A/1P×2，32A/1P×2 LLVD配電：32A/1P×4，63A/1P×6
|
支持16路空開： 重要負載：可配置 16A、20A、32A、40A、63A空開共6路 次要負載配置一：可配置16A、20A、32A、40A、63A空開共10路 次要負載配置二：可配置16A、20A、32A、40A、63A空開共7路，80A、100A、125空開共2路
|
|
尺寸（高×寬×深）
|
43.6mm×482.6mm×255mm
|
|
|
重量
|
≤10kg
|
|
|
安裝方式
|
19英寸機架安裝
|
|
|
進出線方式
|
前進前出線
|
|
|
維護方式
|
前維護
|
|
鉛酸電池盒（可選）圖2-8 鉛酸電池盒DCDB48-400-4C外觀
|
（1）接地螺絲
|
（2）電池空開狀態檢測接口
|
（3）電池配電
|
|
（4）預留電池配電安裝位置
|
（5）直流輸入接口
|
