|
產(chǎn)品特點(diǎn)
1、具有抗?jié)B、抗凍、耐鹽、耐堿、耐弱酸腐蝕的性能，并與多種材料的粘結(jié)力很強(qiáng)。
2、可在潮濕基材表面施工，不需干燥，可在潮濕環(huán)境或水下硬化。
3、操作施工方便，與普通水泥砂漿施工相仿，容易清洗，用水就可以清洗。
產(chǎn)品用途
1、用于水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融保護(hù)，以及破壞后的修復(fù)。
2、用于混凝土建筑物的缺陷修補(bǔ)以及補(bǔ)強(qiáng)與加固處理。
3、用于化工、石油、工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)。
4、用于公路、橋梁、機(jī)場(chǎng)跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ)等。
5、用于耐酸磚粘貼。
執(zhí)行標(biāo)準(zhǔn) GB50212-2002
技術(shù)參數(shù)
|
檢測(cè)項(xiàng)目
|
性能指標(biāo)
|
檢測(cè)結(jié)果
|
|
抗折強(qiáng)度（Mpa）28d
|
≥6.0
|
6.94
|
|
抗壓強(qiáng)度（Mpa）
|
7d
|
—
|
25
|
|
28d
|
＞20
|
45
|
|
中性化抵抗性（mm）28d
|
＜5.0
|
1.8
|
|
粘結(jié)強(qiáng)度（Mpa）
|
常溫常態(tài)28d
|
＞1.0
|
2.8
|
|
冷熱反復(fù)28d
|
＞1.0
|
2.4
|
|
透水量（g）
|
＜20
|
15
|
|
24h吸水量（g/m³）
|
＜1000
|
525
|
|
吸水系數(shù)（kg/㎡·h0.5）
|
＜0.5
|
0.32
|
耐酸堿性能
|
腐蝕介質(zhì)名稱
|
溶 液 濃 度
|
腐 蝕 情 況
|
|
硫酸
|
PH=2
|
浸泡一年無脫落、無滲漏
|
|
鹽酸
|
2%
|
浸泡一年無脫落、無滲漏
|
|
氫氧化鈉
|
10%
|
浸泡一年無脫落、無滲漏
|
|
氧化鈉
|
飽和溶液
|
浸泡一年無脫落、無滲漏
|

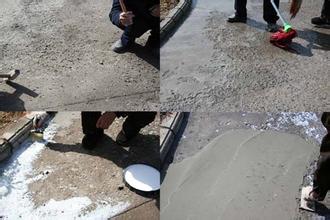

施工工藝
一、基面處理：
對(duì)混凝土基礎(chǔ)表面進(jìn)行處理，清除基面上的乳皮、水泥凈漿表層或松動(dòng)顆粒等使其露出堅(jiān)實(shí)基層，并清除表面沙粒、粉塵、油脂等。
二、材料配制：
1、檢查產(chǎn)品外包裝，規(guī)格、型號(hào)、生產(chǎn)日期，確保產(chǎn)品在廠家規(guī)定的保質(zhì)期內(nèi)。
2、打開包裝桶蓋，檢查內(nèi)裝A料、B料、C料均無破損、漏灑、受潮結(jié)塊現(xiàn)象，每桶中的裝配比例為A料：B料：C料=1：3：16。
3、攪拌配料時(shí)，先將A料和B料按照1：3的比例倒入桶中攪拌混合均勻，然后邊攪拌邊緩慢加入C料，直至攪拌成均勻的膠泥狀。
三、施工說明：
1、根據(jù)工程施工要求，用抹刀將配制好的膠泥涂抹在被修補(bǔ)部位，涂抹時(shí)要邊壓實(shí)邊抹光，完工3～14天后即可投入使用。
2、參考用量約為2000kg/m³。
注意事項(xiàng)
1、配制好的膠液應(yīng)在45分鐘內(nèi)用完，嚴(yán)禁使用未拌合均勻或已處于初凝狀態(tài)的膠泥。
2、A料和B料存放時(shí)間較長后會(huì)出現(xiàn)輕微分層現(xiàn)象，使用前應(yīng)先搖勻方可使用。
包裝儲(chǔ)運(yùn)
1、標(biāo)準(zhǔn)包裝規(guī)格為：20公斤±1公斤/桶，工程包裝規(guī)格：（50+150+800）公斤/組。
2、本品宜儲(chǔ)存在干燥、陰涼處，儲(chǔ)存期為6個(gè)月。不燃、不爆，可按一般貨物運(yùn)輸。
鄭重聲明
本資料中所提供的數(shù)據(jù)是基于我公司現(xiàn)有的知識(shí)、經(jīng)驗(yàn)和條件，我們所進(jìn)行的試驗(yàn)不可能完全囊括所有使用過程中可能產(chǎn)生影響的大量因素。本產(chǎn)品使用超出廠商控制，本公司不承擔(dān)由于使用不當(dāng)而產(chǎn)生的任何責(zé)任，使用時(shí)敬請(qǐng)參照本品說明書，相關(guān)問題請(qǐng)咨詢當(dāng)?shù)亟?jīng)銷商或本公司技術(shù)服務(wù)部門。
|
