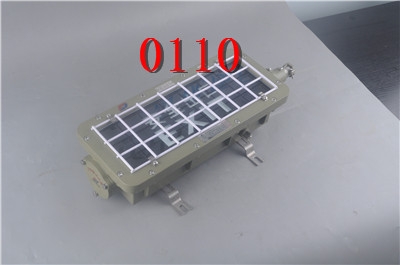

DGS9/127L（A）礦用隔爆型標志燈
使用說明書
一、概述
1．1產品特點
1．1．1鑄鋁合金外殼，表面噴塑。
1．1．2透明標志牌，可由用戶自由選配。
1．1．3內裝免維護電池組，在正常供電下自動充電，事故或停電時應急燈自動點亮。
1．2主要用途及適用范圍
?????本燈具適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下巷道及峒室內作固定式局部照明及指示用；標示燈使用于瓦斯礦井下車場周圍、中心變電所、泵房和主要巷道的緊急出口處，作撤離指示用。
1．3使用環境
1．3．1相對濕度不大于95%（25度時）。
1．3．2有甲烷或煤塵爆炸的場所。
1．3．3無破壞金屬和絕緣材料的腐蝕性氣體的場所。
1．3．4污染等級：3級。
1．3．5電壓波動：電源電壓在額定電壓的75%—110%（氣體放電燈85%-110%）范圍內波動時，燈具應能點亮。
1．4產品執行標準
MT221-2005《爆礦用防爆燈具》
GB3836-2000《爆炸性氣體環境用電氣設備》
1．5產品防爆型式
礦用隔爆型：防爆標志：ExdI.
二、?????????產品結構特征
2．1總體結構及其工作特征
2．1．1標志燈由殼體、蓋、防爆玻璃、隔爆型殼體、LED發光板及安裝在隔爆腔內的控制板、充電電池等組成，隔爆腔內裝有二節接線端子供用戶接線，本燈具為常明燈形式，即正常顯示，應急顯示，燈具均顯示，在正常電源失電時，自動切換到應急狀態，應急電池放電，本燈具一端設有可開啟的蓋板，用于維修抽芯，方便用戶的使用與維護；本燈具設有試驗按鈕，以便于用戶定期檢修，檢修時，只需按下試驗按驗，若能切換到應急狀態，顯示面板繼續顯示，則正常，否則異常，即需進行維修。透明標志牌采用有機玻璃板制成，表面印刷或鏤空“安全出口”、“向左”、“向右”等字樣或圖案；標志燈外殼體為單面；標志燈內、外均設有接地螺釘，用戶使用時應可靠接地。
三、產品主要技術參數
3．1產品品種與主要參數表1
|
產品型號 |
額定電壓（V） |
額定功率（W） |
應急照明時間 |
重量（kg） |
應急切換時間（S） |
|
DGS9/127L（a） |
127 |
9 |
>90 |
7 |
<0.3 |
四、?????使用、操作方法
4．1使用前的準備和檢查
4．1．1查產品連接是否松動、脫落現象并檢查燈是否損壞。
4．1．2安裝前應檢查標志燈銘牌上所列基本參數是否符合實際使用條件。
4．1．3電源線必須與接線柱可靠固定，并保持規定的電氣間隙與爬電距離。
4．1．4標志燈應可靠接地。
4．2使用與操作方法
4．2．1按使用環境安裝好燈具。
4．2．2通入的電源要與燈具的實際使用電源使用，通電后燈即可正常工作。
五、參數設定及調試
???根據電氣原理圖連接好線路及相關配件，并核對電壓等級及相關技術參數無誤后，才可以送電進行調試（“警告”電壓過高會損壞產品里的元器件，使產品不能正常工作）。
五、?????故障分析及排除
|
故障現象 |
原因分析 |
排除方法 |
備注 |
|
應急時間短 |
1、??????????電池電量未充滿。 2、??????????電池使用時間長，容量減少 |
1、??????????請按說明書的要求對電池充電。 2、??????????更換電池 |
? |
六、?????保護、維護
6．1．日常維護、保養
6．1．1使用與維護過程中，每隔半年應當進行一次隔爆接合面的檢查，發現銹斑，須用0號砂布把銹斑打磨干凈后再進行防銹處理。
6．1．2無論何種布線，均應將引入裝置密封圈壓緊，以確何密封性能。
6．1．3標志燈引入裝置密封圈采用橡膠制成，具有一定邵爾氏硬度，維修時若發現其老化應與我公司聯系訂購，并及時更換，以確保產品防爆性能。
6．1．4在維修過程中，“嚴禁帶電打開”，必須斷電后打開。
七、運輸、貯存要求
7．1吊裝、運輸注意事項
?????搬運過程中，應避免強烈振動，嚴禁翻滾。
7．2貯存條件及注意事項
應存放在通風、干燥處，以防目銹蝕。
八、?????開箱及檢查
8．1檢查包裝箱及箱內物品、資料
開箱后應檢查產品是否與用戶所定購的產品相符、產品合格證、使用說明書等重要文件。
8．2檢查產品外觀
開箱后檢查產品在運輸過程中外觀是否有明顯的裂縫或損壞
九、?????注意事項
9．1使用前應檢查產品出廠電壓與實際電壓是否相符，并核對其它主要技術參數。
?DGS9/127L（a）礦用隔爆型標志燈,礦用標志燈,DGS標志燈
?
