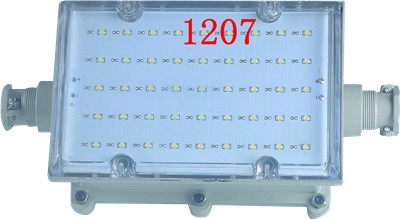

1  DJS3/3.7LL(A)礦用隔爆兼本安型LED應急燈產品特點

1.1該應急燈具有結構合理、外型美觀、體積小、重量輕、壽命長、隔爆、抗沖擊震動、耐濕熱、密封性能好、免維護等特點。

1.2該應急燈配置高效率，高功率因數，LED驅動電源整燈耗電量極低，環保節能。

2  DJS3/3.7LL(A)礦用隔爆兼本安型LED應急燈適用范圍

DJS3/3.7LL(A)礦用隔爆兼本安型LED應急燈，適用于具有瓦斯及煤塵爆炸危險的礦井中的固定式安全延時照明，嚴禁用于采掘工作面。

3 DJS3/3.7LL(A)礦用隔爆兼本安型LED應急燈 使用環境條件

LED巷道燈在下列環境條件下能正常工作：

3.1海撥高度不超過2000M；

3.2環境溫度-20℃～40℃；

3.3大氣壓力為80KPa-110Kpa；

3.4空氣中的標準氧含量（體積比）為21%；

3.5平均相對濕度不大于95%（25℃）；

3.6使用在有瓦斯和煤塵爆炸危險的場所按MT221-2005第4.2條的規定；

3.7在無破壞絕緣的氣體或蒸汽環境中；

3.8污染等級為3級。

4  型號組成及其代表意義

D   J    S     3/3.7     L  L    ( A )

                                                 設計序號

鋰電池供電

LED光源

額定功率（W）/額定電壓（V）

巷道、硐室用

隔爆兼本安型

燈具

5  產品執行標準

 GB 3836.1-2010  《爆炸性環境  第1部分：設備通用要求》：通用要求

 GB 3836.2-2010  《爆炸性環境  第2部分：由隔爆外殼“d”保護的設備》

GB 3836.3-2010  《爆炸性環境  第2部分：由增安型“e”保護的設備》

GB3836.4－2010  《爆炸性環境  第4部分：由本質安全型“i” 保護的設備》

MT221-2005《煤礦用防爆燈具》

Q/HHL025-2013《DJS3/3.7LL(A)礦用隔爆兼本安型LED應急燈》

6  產品防爆型式和標志6.1 防爆型式：礦用隔爆兼本安型；

6.2 標志：Ex d[ia]I Mb

二、產品結構特征及工作原理

   DJS3/3.7LL(A)礦用隔爆兼本安型LED應急燈，主要由隔爆外殼、本安腔、蓄電池槽、鋰離子蓄電池組、LED發光源、塑料透明件等組成。

應急燈具有延時照明功能：當應急燈接入AC127電源時，此時處于充電狀態，電池組電壓為4.2V時，電池組充電結束，此時LED光源不亮；當AC127電源斷開時，鋰電池組充電狀態結束并通過繼電器轉換給LED光源供電，LED光源正常工作并提供照明，延時功能啟動，電池放電電壓為3.4V時，放電結束，LED光源停止照明。（本應急燈主要用于井下巷道、硐室等地，用作檢修設備和停電維修等作延時照明，禁止使用在采掘工作面上。）

三、產品技術性能參數

1.額定工作電壓：DC 3.7V ；

2.額定工作電流：≤780mA；

3.連續工作時間：≥4h；充電時間：≤10h；

4.本安參數：本安最高輸出電壓: ≤DC4.2V

本安最大輸出電流：≤1.26A

5.鋰離子蓄電池組由3節單體電池以并聯方式連接起來且電池組內部由1塊獨立的保護板實現雙重化保護；

6. 單節電池標稱電壓：DC3.7V，3節并聯；單節電池容量：1400mAh,3節并聯電池組總?cè)萘?000mAh。

7.外形尺寸：300×110×65（mm）

重量：≤3Kg8.照度性能

工作開始 3米處光照度＞10Lx，工作4h后3米處光照度＞10Lx。四、產品使用操作方法4.1 本產品具有延時照明功能。4.2 本產品適用于127V供電網絡，使用環境溫度為-20℃～40℃。4.3裝拆電纜時必須先切斷電源，然后才能打開上蓋。4.4  首先根據工作現場的實際情況，確定燈具的安裝位置和方式，再根據燈具到電源接點的距離，準備相應長度電纜線。4.5用內六角扳手擰下接線口頂蓋上的螺釘，旋松燈具電纜引入口的壓緊螺母，將電源電纜線分別穿過壓緊螺母、墊圈、密封圈到內部接線端子處，將三芯電纜線連接到接線端子上固定，再旋緊電纜線壓緊螺母，將頂蓋裝回原位。

4.6打開隔爆腔上蓋，接通電池組開關，再進行接線后，將頂蓋裝回原位。五、故障分析及排除

六、運輸、貯存要求6.1運輸：巷道燈在運輸過程中不允許受劇烈機械撞擊和曝曬雨淋，嚴防摔擲、翻滾、重壓。

6.2貯存：巷道燈應貯存在環境溫度為0~40℃，干燥、清潔及通風良好無腐蝕性介質的倉庫內，應遠離火源及熱源。七、開箱及檢查

   本產品外包裝采用紙箱包裝。巷道燈開箱使用前,應檢查包裝是否有損壞現象，開箱應檢查箱附產品使用說明書、合格證﹑裝箱單是否齊全；裝箱單所填寫的內容是否與實物一致；同時檢查巷道燈巷道燈各部位是否有松動現象；外觀是否有損傷，外觀應平整、光潔、無缺陷。如發現有問題及時與本公司聯系。八、注意事項

8.1、本產品為防爆兼本質安全型產品。產品如出現質量問題建議由生產廠家負責維修。特殊情況需維修時應由專業持證人員進行維修。

8.2、本安產品不能隨意與其他未經聯檢的設備連接。

8.3、在使用和維護時不得改變本安電路和與非本安電路有關的元器件的型號、規格、參數。

8.4、在使用和維護時不得不得隨意變更安標受控元部件配置，必須采用我廠提供的元部件；需要改變時應通過相關檢驗后方可進行（見安標受控元部件明細表）。

8.5、嚴禁在井下拆卸蓄電池或更換零部件，巷道燈的檢修、維護工作必須在地面進行。九、安全警告

9.1 嚴禁帶電打開！嚴禁損傷隔爆面！

9.2本質安全型電路參數應符合生產廠家出廠說明書規定的要求，使用和檢修不許改變本安電路與非本安電路有關的元器件電氣參數、規格和型號。不準用電纜接地芯線作本安控制回路9.3使用電源電壓應與銘牌額定電壓相符，接線、檢修時必須先切斷電源，不使用的出線口必須封堵。

9.4  更換光源、擦拭透明件時，必須將電源開關關閉20分鐘，并待燈具冷卻后再進行。

9.5  維修時應保護隔爆面，防止“失爆” （注意緊固件和引入裝置里的橡膠密封圈等）。維修后隔爆面應擦拭干凈，涂204-1防銹油。注意防止損傷隔爆面！

9.6 嚴禁更改元件型號。

9.7 根據《煤礦安全規程》的規定，額定電壓超過36V時，應采用短路、過載和漏電保護的照明信號綜合保護裝置配電。
