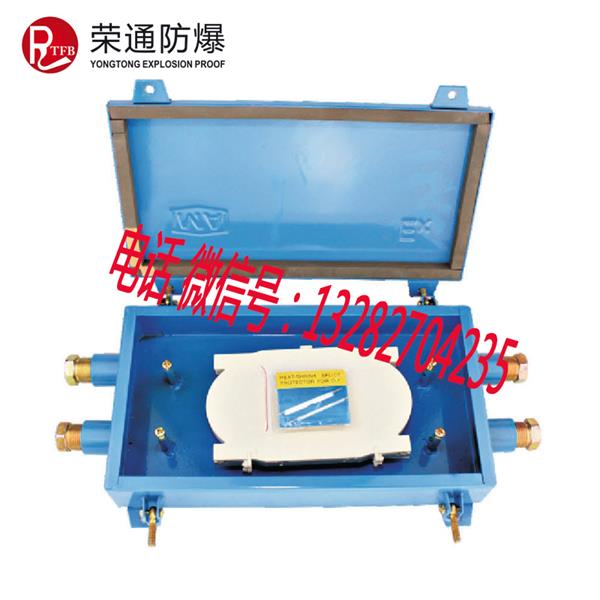

FHG6三進三出礦用光纜盤纖盒 24/48芯礦用光釬接線盒
名稱：礦用光纖接線盒
技術參數：12芯，24芯，36芯，48芯。
適用范圍： 適用煤礦井下瓦斯和煤塵 的環境，作為光纜光纖連接用。
接線用途：該產品只能使用于礦井下光纖光纜連接使用。
訂貨須知：訂貨時需說明訂貨數量、規格及配接電纜直徑。
注：由于光纖不帶電，所以從去年開始，礦用光纖接線盒只發煤安證，不發防爆證。詳情請詢問國家安標中心或全國各檢測中心。
JHHG礦用本安光纜盤纖盒的結構設計是上下開啟式，打開外殼只需擰開4只固定螺釘，安裝方便可靠。殼體采用優質ABS工程塑料，外型美觀大方。
盒內光纖收容盤是翻轉式設計，打開角度達90°以上，固定熱縮管、盤繞光纖、擴容和維護都十分方便。
防爆型式：礦用本質安全型防爆標志：ExibI；
FHG4礦用光纖分線盒/JHHG礦用光纜盤纖盒
1 FHG4四通、FHG6六通主題內容與適用范圍
本標準規定了FHJG4礦用光纖分線盒（以下簡稱分線盒）的型式及基本參數、要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存等。
本標準適用于礦用光纖分線盒，該分線盒主要用于煤礦井下連接傳輸信號的光纖纜線，以延續光信號的傳輸。
2防爆型式：礦用本質安全型
防爆標志：ExibⅠ
3 規格
接線芯數：12芯
電纜引出口數：六個
允許光纜公稱直徑：φ9±1mm
外型尺寸：297*210*65mm
質量：2kg
4 FHG4四通、FHG6六通技術要求
4.1分線盒應符合本標準要求，并按照經規定程序批準的圖樣及技術文件制造。
4.2環境條件：
大氣壓力：80kPa～110kPa
相對濕度：≤98%（+25℃）
工作環境溫度：-5℃～40℃
在周圍空氣含有 性氣體混合物、無滴水、無強烈顛簸和振動的場合中
貯存環境溫度：-40℃～+60℃
振動：加速度50m/s2
沖擊：峰值加速度500m/s2
4.3基本功能
具有恢復光纜護套的完整性和光纜加強構件的機械連續性的性能。
提供光纜中金屬構件的電氣連通、接地或斷開的功能。
具有使光纖接頭免受環境影響的性能
提供光纖接頭的安放和余留光纖儲存的功能
4.4 外觀
4.4.1外觀涂層應均勻，不應有明顯起泡、龜裂、脫落現象。金屬件不應有腐蝕和明顯機械損傷；開關按鍵操作靈活可靠，零部件應堅固無松動，塑料件不得有影響產品性能的變形。
4.4.2標志、銘牌文字清晰，安裝應牢固端正。
4.4.3其他外觀要求應符合GB 3836、GB/T 12173和國家及行業有關標準的規定。
4.5結構
光纖分線盒由外殼、內部構件、密封原件和光纖接頭保護件4部分組成。符合YD/T814.1要求。
4.5.1內部構件
光纖分線盒內部構件包括以下部分：
支撐架：是內部構件的主題，用以內部結構的支撐
光纖安防裝置：用于有順序的存放光纖接頭（及其光纖固定接頭保護組織）和余留光纖，余留光纖盤放的曲率半徑不小于30mm，并有為重新接續提供容易識別的纖號的標記和方便操作的空間
光纜固定裝置：用于光纜護套固定和光纜加強構件固定，且固定牢固
4.5.2光纖固定接頭保護組件
光纖固定接頭的保護采用熱縮式。保護組件采用的材料熱軟化溫度不小于65℃，能在-40℃～+65℃溫度下長期使用
4.5.3其他結構要求
其他結構符合GB3836、GB/T 12173和國家及行業有關標準的規定
4.6外殼防護性能
儀器的外殼防護等級為GB4208-93中IP54等級
4.7 電氣安全
4.7.1絕緣電阻
將光纜接入分線盒并按規定的操作程序封裝，光纜接頭盒兩端光纜中的金屬構件之間、金屬構件與地之間的絕緣電阻不小于2×104MΩ（500VDC）
4.7.2工頻耐壓
將光纜接入分線盒并按規定的操作程序封裝，光纜接頭盒兩端光纜中的金屬構件之間，金屬構件與地之間在15kV直流作用下，1min不擊穿，無飛弧現象
4.8 防爆性能檢驗
按照GB3836.1和GB3836.4的有關規定進行，并應經國家防爆檢驗部門審查檢驗合格，取得“防爆檢驗合格證”
4.9 光接頭的保護
光纖接頭應加以保護，經保護后的光纖免遭濕氣的侵蝕，不增加保護前的光纖接頭衰減。
4.10光學性能
光纖分線盒內的余留光纖盤繞在光纖安防裝置內，在光纜接頭盒安裝使用的操作中，光纖接頭應無明顯附加衰減。（注：無明顯附加衰減的定義按GB/T 13993.2-2002的規定，衰減變化用傳輸功率檢測法監測，其測量值的絕對值不超過0.03db時，判為無明顯附加衰減，允許衰減有某數值變化時，其允許值已包括0.03dB在內）
4.11最高表面溫度
分線盒最高表面溫度不得超過150℃。
