BHD2-400/1140-2T 3T 4T 礦用隔爆型低壓電纜接線盒

使用前請認真閱讀使用說明書!
1 概述
1.1 產品特點

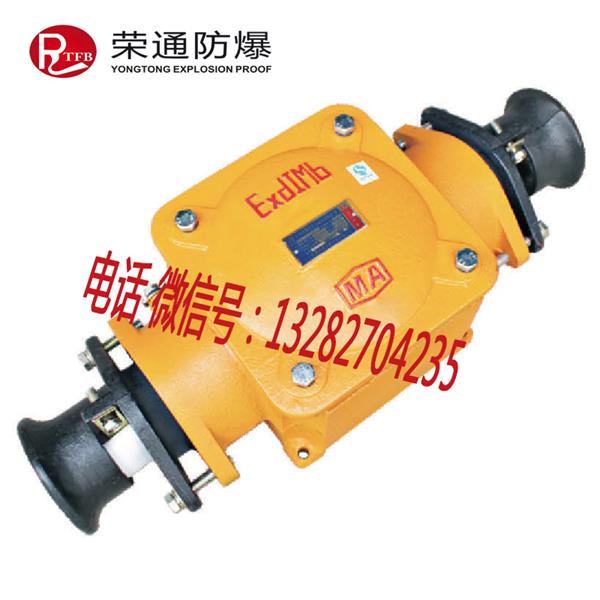

BHD系列礦用隔爆型低壓電纜接線盒(以下簡稱接線盒)主要由隔爆外殼(殼體、蓋)、絕緣接線座、電纜引入裝置及內外接地裝置等組成;
隔爆外殼采用Q235A鋼板，用二氧化碳氣體保護焊自動焊接而成，焊縫飽滿平整，上蓋采用螺栓壓接形式，兩側為電源引線端;
殼體內設有陶瓷接線柱，陶瓷表面上釉，具有優良的電氣絕緣性能和機械性能;
接線柱上有壓板或接線卡爪將電纜頭壓緊，接觸電阻小，穩定可靠。
1.2 主要用途及適用范圍
BHD系列礦用隔爆型低壓電纜接線盒，適用于含有甲烷或煤塵爆炸危險的煤礦井下，在交流50Hz、電壓至1140V的供電網絡中，供信號、照明、動力設備供電電纜的連接和分支之用。
1.3 使用條件
接線盒在下列條件下能正常工作:
a) 環境氣壓:86kPa~110kPa;
b) 環境溫度-20℃~+40℃;
c) 空氣相對濕度不大于95%(+25℃時);
d) 具有甲烷爆炸性氣體混合物的煤礦井下;
e) 無顯著搖動和劇烈沖擊振動的環境;
f) 在無破壞絕緣的氣體或蒸汽的環境中;
g) 能防止滴水的地方;
h) 污染等級:3級;
i) 安裝類別:Ⅲ。
1.4 執行標準
GB3836.1-2010 爆炸性環境 第1部分:設備 通用要求
GB3836.2-2010 爆炸性環境 第2部分:由隔爆外殼“d”保護的設備
GB3836.3-2010 爆炸性環境 第3部分:由增安型“e”保護的設備
MT429-2012 煤礦用隔爆型低壓電纜接線盒
Q/SZ831-2013 礦用隔爆型低壓電纜接線盒

型    號             額定電壓V  額定電流A  電纜最大外徑mm
BHD2-20/127-6T          127        20       Φ20 、Φ10
BHD2-25/380-(2~4)T      380        25       Φ22
BHD2-40/660(380)-(2~4)T 660        40       Φ26
BHD2-100/660-(2~4)T     660        100      Φ37
BHD2-200/660-(2~4)T     660        200      Φ51、Φ37
BHD2-400/1140-(2~4)T    1140       400      Φ78
