該系列電動機適用于煤礦井下驅動刮板輸送機、帶式輸送機、轉載機等機械設備。

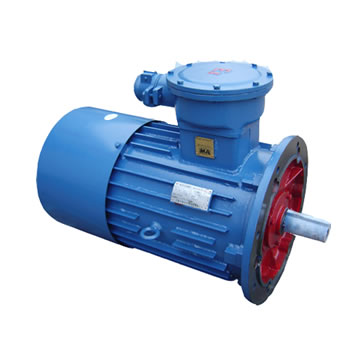

輸送機用隔爆型三相異步電動機(輸送機用防爆電機)，其防爆安全性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定，是為驅動煤礦井下采掘工作面可彎曲刮板輸送機、皮帶輸送機或其它設備配套的專用電動機。
性能特點
1、本系列電機采用鋼板焊機座，堅固美觀冷卻效果好，具有頻繁啟動、過載能力強、防護性能好等特點。
2、在技術上采用特殊設計，性能上起動轉矩大、過載能力強，特別適合驅動井下各種運輸機。
3、電機底座均用QT450球墨鑄鐵鑄造而成，端蓋、內檔接線盒、接線蓋采用HT250鑄鐵鑄造，具有很高的機械強度。
質量保證
1、本系列電機采用F級絕緣，防護等級為IP55，采取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。
2、執行國家級行業標準，隔爆型性能按GB3836.1-2000/GB3836.2-2000規定，制成隔爆型，防爆標志為“ExdⅠ”。
3、本產品均由國家防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標志證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。
YBS系列輸送機用防爆電使用條件
額定電壓：380V/660V、660V/1140V
額定頻率：50Hz
功率范圍：4-125kw
防護等級：IP44（接線盒IP54)
絕緣等級：F（或H級）
安裝形式：IMB3, IMB5, IMB10等
YBS系列輸送機用防爆電機其它參數
1)電動機的主體外殼防護等級為IP44,接線盒防護等級為IP54。
2)電動機的冷卻方式為IC411。
3)電動機的結構及安裝方式為IMB3、IMB5、IMB10。
4)電動機的額定工作方式為S1。
5)電動機的額定功率為50Hz。
6)電動機的額定電壓為380V/660V、660V/1140V。
7)電動機的絕緣等級為F級。
YBS系列輸送機用防爆電機應用設備
煤礦中的刮板運輸機，帶式輸送機，轉載機，破碎機。
YBS系列輸送機用防爆電機安裝及外形尺寸
機座無底座，端蓋有凸緣
安裝及外形尺寸
機座無底腳，端蓋無凸緣
DSB輸送機用防爆電機型號說明
D S B- 40 – 4
D:特種電機
S:輸送機用
B:隔爆型
-40:功率
-4:極數。
YBS系列輸送機用防爆電使技術參數
|
型號 |
極數 |
額定 |
額定 |
額定電流(A) |
額定頻率(Hz) |
接法 |
絕緣等級 |
工作定額 |
防護等級 |
|
|
YBS |
15 |
4 |
15 |
380/660 |
30.3/17.4 |
50 |
△/Y |
F |
SI |
IP55 |
|
17 |
4 |
17 |
380/660 |
33.7/19.4 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
18.5 |
4 |
18.5 |
380/660 |
36.7/21.2 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
22 |
4 |
22 |
380/660 |
43.4/25 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
30 |
4 |
30 |
380/660 |
58.1/33.8 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
40 |
4 |
40 |
380/660 |
76.3/44 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
55 |
4 |
55 |
380/660 |
103.3/59.6 |
50 |
△/Y |
F |
SI |
IP55 |
|
安裝尺寸
| 型號 | 極數 | B5凸緣安裝 | B3地腳安裝 | 軸伸 | 重量 | ||||||||||||||||
| P | M | N | L | K-S | A | B | C | H | L | K-S | E | D |
|
G |
|
F | B5 | B3 | |||
| B5 | B3 | B5 | B3 | ||||||||||||||||||
|
YBS |
15 | 4 | 400 | 350 | 300 | 710 | 4- Ф19 | 279 | 241 | 121 | 180 | 710 | 4-Ф15 | 110 | 48 | 37 | 42.5 | 12 | 14 |
|
|
| 17 | 4 | 400 | 350 | 295 | 725 | 4-Ф19 | 279 | 241 | 121 | 180 | 725 | ?4-Ф16 | 110 | 42 | 37 | 37 | 12 | 15 |
|
||
| 18.5 | 4 | 400 | 350 | 300 | 745 | ?4-Ф19 | 279 | 279 | 121 | 180 | 745 | 4-Ф15 | 110 | 48 | 42.5 | 42.5 | 14 | 14 |
|
||
| 22 | 4 | 500 | 450 | 400 | 725 |
4-Ф19 8-Ф19 |
356 | 286 | 149 | 225 | 725 | 4-Ф20 | 110 | 48 | 42.5 | 14 | 255 | 250 | |||
| 30 | 4 | 500 | 450 | 400 | 780 |
4-Ф19 8-Ф19 |
356 | 311 | 149 | 225 | 780 | 4-Ф20 | 110 | 48 | 42.5 | 14 | 290 | ||||
| 40 | 4 | 545 550 | 500 | 450 | 830 753 | 8-Ф19 | 406 | 311 | 168 | 250 | 850 880 | 4-Ф25 | 110 140 |
55 60 |
49 | 53 | 16 | 18 | 365 | 380 | |
| 55 | 4 | 550 545 | 500 | 450 |
929 899 |
8-Ф19 | 406 | 349 | 168 | 250 | 929 899 | 4-Ф24 | 140 110 | 60 55 | 54.5 | 49 | 18 | 16 | 380 | ||
訂購須知:
訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
