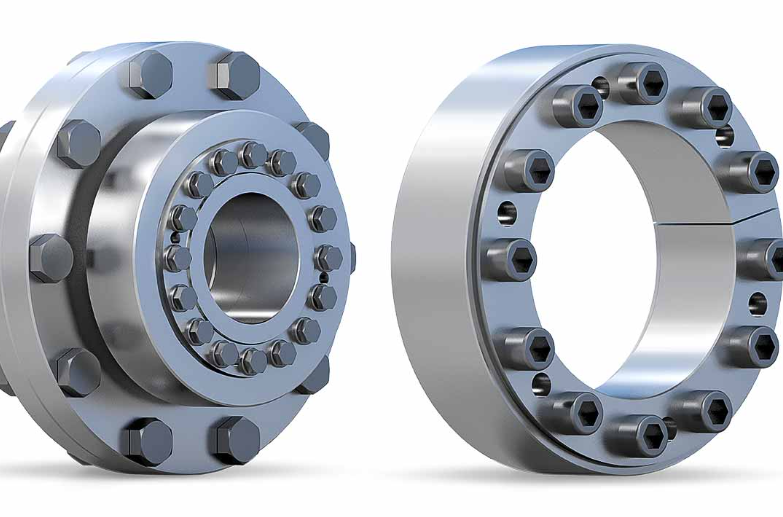

?STüWE聯軸器WK-100-12x100
一、產品概述?
?類型與用途?
WK型?：適用于兩軸端固定連接，允許軸徑相同或不同，軸向間隙≤0.1×L（L為聯軸器長度）。
?WKL型?：長設計版本，可處理更大軸向距離，其他特性與WK型一致。
?應用場景?：需安全、低維護的軸連接場景，如工業傳動系統。
?認證標準?
符合DIN ISO 9001:2008認證。
?
二、技術參數?
?通用規格?
?軸徑范圍?：9–750 mm（WK/WKL 12系列）。
?扭矩范圍?：0.04–7116 kNm。
?表面粗糙度?：所有配合面Ra < 3.2 μm，配合公差?dw: H7/h8。
?關鍵參數定義?
Mt?：軸向力為0時的最大可傳遞扭矩。
?Pax?：扭矩為0時的最大可傳遞軸向力。
?Ma?：緊固螺栓所需扭矩（需參考安裝指南）。
?
三、型號與尺寸表（WK系列示例）?
型號 軸徑(dw) 扭矩(Mt) 軸向力(Pax) 螺栓規格 重量(kg)
WK 40-12 36–43 mm 1.3–2.3 kNm 70–109 kN M8/M10 0.9–3.5
WK 750-12 710 mm 7116 kNm 18977 kN M36 18977
?
四、WKL系列特性?
?長距離適配?：通過延長設計（Model A/B）適應更大軸端間距。
?選型示例?：
WKL 240-12：軸徑230–250 mm，扭矩518–636 kNm，需注明型號（如WKL 240-12 x 230 x B）。
StüweWK 10 -12
StüweWK 12-12
StüweWK 15-12
StüweWK 20-12
StüweWK 25 -12
StüweWK 30 -12
StüweWK 40 -12
StüweWK 50 -12
StüweWK 60 -12
StüweWK 70 -12
StüweWK 80-12
StüweWK 90 -12
StüweWK 100-12
StüweWK 120-12
StüweWK 140-12
StüweWK 160-12
StüweWK 180-12
StüweWK 200-12
?STüWE聯軸器WK-100-12x100
