東莞市吉創自動化設備有限公司
東莞吉創為您提供專業的行星減速機產品服務!
本公司主營行星減速機、伺服減速機、JC精密行星減速機、直角減速機、斜齒輪減速機以及減速機配套的伺服電機等等---------
100%保證全新!原裝!正品！假一罰十！保質一年!

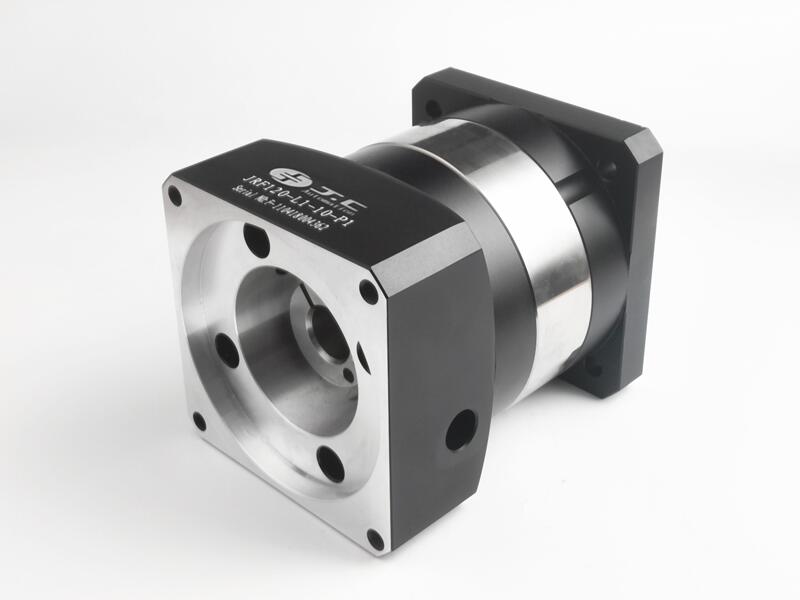

JRF標準行星減速機：
一：單懸臂結構，設計簡潔，性價比高
二：運行平穩、噪音低
三：精度8-16弧分，可適用于大部分場合，符合絕大多數電機尺寸要求
規格范圍：60-120
速比范圍：3-100
精度范圍：8-16arcmin
JRF方形伺服減速機印刷設備行業應用參數如下：
|
JRF系列標注說明 |
||||||
|
產品系列 |
產品規格 |
級數 |
傳動比 |
背隙 |
輸出形式 |
備注 |
|
JRF |
60 |
L1 |
5 |
P1 |
|
|
|
|
60 80 90 120 |
L1:=1級 L2:=2級 |
L1: 3 4 5 7 10
L2: 9 12 15 16 20 25 30 35 40 50 70 100 |
P1=精密間隙 P2:標注間隙 |
S1=光軸輸出 無：帶鍵輸出 |
電機制造商及規格型號。可以直接提供輸出連接尺寸 |
|
JRF系列行星減速機技術參數 |
|||||||
|
技術參數 / 規格 |
|
|
JRF60 |
JRF80 |
JRF90 |
JRF120 |
|
|
最大扭矩 |
|
Nm |
1.5倍額定扭矩 |
|
|
|
|
|
緊急制動扭矩 |
|
Nm |
2倍額定扭矩 |
|
|
|
|
|
最大容許徑向力 |
|
N |
240 |
400 |
450 |
1240 |
|
|
最大容許軸向力 |
|
N |
220 |
420 |
430 |
1000 |
|
|
抗鈕剛性 |
|
Nm / arcmin |
1.8 |
4.7 |
4.85 |
11 |
|
|
最大輸入轉速 |
|
rpm |
8000 |
6000 |
6000 |
6000 |
|
|
額定輸入轉速 |
|
rpm |
4000 |
3500 |
3500 |
3500 |
|
|
噪音 |
|
dB |
< 58 |
< 60 |
< 60 |
< 65 |
|
|
平均壽命 |
|
h |
20000 |
|
|
|
|
|
滿載效率 |
|
% |
L1 ≥ 96% L2 ≥ 94% |
|
|||
|
回程間隙 |
P1 |
L1 |
arcmin |
≤8 |
≤8 |
≤8 |
≤8 |
|
L2 |
arcmin |
≤12 |
≤12 |
≤12 |
≤12 |
||
|
P2 |
L1 |
arcmin |
≤16 |
≤16 |
≤16 |
≤16 |
|
|
L2 |
arcmin |
≤20 |
≤20 |
≤20 |
≤20 |
||
|
轉動慣量 |
L1 |
3 |
Kg.cm2 |
0.46 |
0.77 |
1.73 |
12.78 |
|
4 |
Kg.cm2 |
0.46 |
0.77 |
1.73 |
12.78 |
||
|
5 |
Kg.cm2 |
0.46 |
0.77 |
1.73 |
12.78 |
||
|
7 |
Kg.cm2 |
0.41 |
0.65 |
1.42 |
11.38 |
||
|
10 |
Kg.cm2 |
0.41 |
0.65 |
1.42 |
11.38 |
||
|
L2 |
12 |
Kg.cm2 |
0.44 |
0.72 |
1.49 |
12.18 |
|
|
15 |
Kg.cm2 |
0.44 |
0.72 |
1.49 |
12.18 |
||
|
20 |
Kg.cm2 |
0.44 |
0.72 |
1.49 |
12.18 |
||
|
25 |
Kg.cm2 |
0.44 |
0.72 |
1.49 |
12.18 |
||
|
28 |
Kg.cm2 |
0.44 |
0.72 |
1.49 |
12.18 |
||
|
40 |
Kg.cm2 |
0.44 |
0.72 |
1.49 |
12.18 |
||
|
50 |
Kg.cm2 |
0.34 |
0.58 |
1.25 |
11.48 |
||
|
100 |
Kg.cm2 |
0.34 |
0.58 |
1.25 |
11.48 |
||
JRF伺服行星減速機之四大特點：1、傳動穩，2、噪音低，3、剛性高，4、背隙小
JRF行星齒輪箱：具有高精度、高剛性、高負載、高效率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、精準定位等特點。適用于交流伺服電機、直流伺服電機、步進馬達、液壓馬達的增速與減速傳動。適合于全球任何廠商所制造的驅動產品
JC行星減速機應用行業：包裝機械、龍門機床設備、激光雕刻設備、機器人設備、木工機械、印刷機、雕花機、精密涂布機、伺服彎管機、數控彈簧機等自動化程度較高設備
行星減速機、高精密行星減速機、斜齒行星減速機，東莞行星減速機廠家中德合資JC伺服減速器品質保證、行業應用廣泛、規格種類齊全。廠家直銷電聯139-257-55-716
