序號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
法蘭套管 |
1 |
Q235-A |
焊接件 |
|
2 |
密封圈Ⅰ型 |
2 |
橡膠 |
|
|
密封圈Ⅱ型 |
1 |
橡膠 |
|
|
|
3 |
法蘭壓蓋 |
1 |
Q235-A |
焊接件 |
|
4 |
螺柱 |
n |
4.8 |
GB897-88A |
|
5 |
螺母 |
n |
4 |
GB/T41-2000 |
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
|
10 |
|
|
|
|
|
n-M |
A型重量 |
|
|
|
Ⅰ型 |
Ⅱ型 |
Ⅰ型 |
Ⅱ型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
60 |
95 |
65 |
145 |
200 |
65 |
28 |
/ |
72 |
30 |
3.5 |
4 |
8 |
4-M12 |
14.40 |
/ |
|
65 |
76 |
114 |
80 |
165 |
220 |
65 |
28 |
25 |
72 |
30 |
3.75 |
4 |
8 |
4-M12 |
16.89 |
17.07 |
|
80 |
89 |
127 |
95 |
180 |
235 |
65 |
28 |
25 |
76 |
38 |
4 |
4 |
10 |
4-M16 |
21.12 |
21.31 |
|
100 |
108 |
146 |
114 |
200 |
255 |
65 |
28 |
25 |
76 |
38 |
4 |
4.5 |
10 |
4-M16 |
24.37 |
24.58 |
|
125 |
133 |
180 |
140 |
235 |
290 |
65 |
28 |
25 |
76 |
38 |
4 |
6 |
10 |
6-M16 |
31.92 |
32.31 |
|
150 |
159 |
203 |
165 |
260 |
315 |
65 |
28 |
25 |
76 |
38 |
4.5 |
6 |
10 |
6-M16 |
35.77 |
36.17 |
|
200 |
219 |
265 |
226 |
320 |
375 |
65 |
28 |
25 |
76 |
38 |
6 |
6 |
10 |
6-M16 |
44.69 |
45.29 |
|
250 |
273 |
325 |
280 |
380 |
435 |
65 |
28 |
25 |
76 |
38 |
8 |
8 |
10 |
8-M16 |
59.41 |
60.22 |
|
300 |
325 |
377 |
333 |
435 |
495 |
72 |
32 |
30 |
90 |
46 |
8 |
10 |
10 |
8-m20 |
89.37 |
90.02 |
|
350 |
377 |
426 |
385 |
485 |
545 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
8-m20 |
99.74 |
100.3 |
|
400 |
426 |
480 |
435 |
540 |
600 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
12-m20 |
114.0 |
114.8 |
|
450 |
480 |
530 |
488 |
590 |
650 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
12-m20 |
124.1 |
124.727 |
|
500 |
530 |
585 |
538 |
645 |
705 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
16-m20 |
139.3 |
140.5 |
|
600 |
630 |
690 |
640 |
755 |
820 |
75 |
40 |
30 |
104 |
54 |
10 |
10 |
12 |
16-m20 |
197.2 |
198.2 |
|
700 |
720 |
780 |
730 |
845 |
910 |
75 |
40 |
30 |
104 |
54 |
10 |
10 |
12 |
20-m20 |
222.6 |
223.7 |
|
800 |
820 |
880 |
830 |
950 |
1020 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-m20 |
280.0 |
282.3 |
|
900 |
920 |
980 |
930 |
1050 |
1120 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-m20 |
309.6 |
312.2 |
|
1000 |
1020 |
1080 |
1030 |
1150 |
1220 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
24-m20 |
341.1 |
344.0 |
1:防水套管主管采用球墨鑄鐵管，橡膠圈承插接口，過橋管采用D325×8焊接鋼管，沿路預埋支管采用D219×6焊接鋼管。
2:施工前需對管件及閥門進行試驗檢測，其壓力等級不應低于管道工作壓力的1.5倍，材料進場后及下管前要對管材及附件進行檢驗，包括文字證明和實物檢查。
3:防水套管管材在運輸，裝卸及堆放過程中嚴禁拋扔或激烈碰撞。管道的鋪設應在驗槽合格后方可進行，在鋪設管道前要對管材，管件等重新進行一次外觀檢查，發現有問題的管材和管件均不得使用。
4:防水套管管材的吊運及放入槽內時，應采用可靠的軟帶吊具，平穩下溝，不得與槽底和槽壁發生劇烈碰撞。配管時沿溝槽分散配置，減少二次搬運，為確保下管位置的準確，需在管內放置帶有中心刻度的水平尺，檢驗時看管道坐標中心線上下垂的中心吊線與水平尺的中心是否重合。

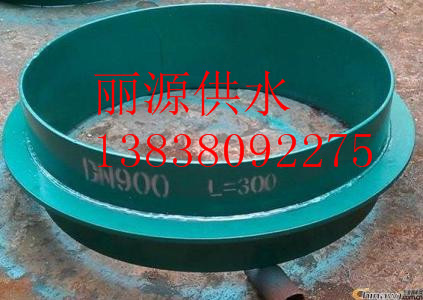

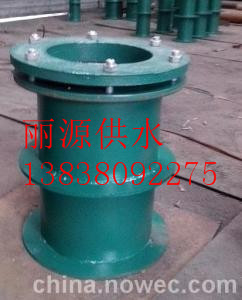

一、柔性防水套管:外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水!
二、剛性防水套管:套管外壁焊接防水翼環。根據設計院下發結構工程圖紙，提前將防水套管預埋于混凝土墻內，如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管，多用于地下室，人防工程的墻體防水。
1、噴砂除銹之前，檢查所有防水套管的橢圓度、壁厚和材質是否符合材料規范，否則不得使用。
2、噴砂除銹應除去管道表面的油漆 、油脂、氧化物等，要經QC部門和業主認可并作好記錄，方可防腐和刷漆。
3、管道防腐按防水套管圖紙和規范要求進行。
4、刷漆前應充分?jǐn)嚢枵{(diào)和底漆，用棉紗頭或壓縮空氣除去管道表面的灰塵和水分，當天除銹的防水套管必須當天刷第一道底漆，第一道底漆未干之前，不得刷第二道底漆，管道表面底漆應均勻，無漏點。
5、管道兩端留50mm以上不用刷漆，同規格、壁厚和材質的管道盡量放在一起除銹，除銹完后應作標記移植,刷底漆完后，每根管道都得作標記移植。
6、管道除銹、刷漆完后防水套管兩端應封閉，運輸和吊裝過程中防止管道涂層被破壞，應采取保護措施。
防水套管又叫穿墻套管，穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道的位置。
柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，必須將套管一次凝固于墻內;柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上)，裝于墻內(多為混凝土墻)，用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。
不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管和柔性防水套管最直觀的不同，外觀上看就是不同的，柔性防水套管內部有橡膠止水環，如用在水池壁時防止漏水。它們安裝長度是不一樣的，柔性套管的標準長度是300mm而剛性套管的標準長度是200mm，但是它們有個共同點就是可以根據施工的需要任意加長或減短。
"保護管道不被破壞"
--塑料類管材穿越樓板需要保護。
比如上述大家關于u-pvc排水塑料管加套管的做法，就是防止管道根部受外力破壞的一種保護性措施。(塑料類管材最怕從根部破壞，因?yàn)椋S修很困難)。
同理，對于塑料類給水管材，在樓板上加設套管，不僅考慮施工、或維修，更有保護根部不被破壞的作用。大家知道，塑料類給水管材的套管，不一定要穿過樓板，但，在樓板上的高度有明確的要求，目的就在于此。(可見規程內容、有詳解)。
--管道穿越基礎墻體，多見混凝土剪力墻，也要安裝套管，保護管道--當建筑物發生沉降時，通過管道和套管間的縫隙，以禰補管道隨建筑物沉降的差值，減低建筑物對管道的壓力。
--管道穿三縫(伸縮縫、沉降縫、防震縫)時，為保證管道不被建筑物三縫兩側的不均于沉降而折斷、或扭曲等，通常，也要設套管。這種套管往往有特殊的要求。可按設計要求訂制。
--地?zé)岜P管通過打開間房間中部設置的伸縮縫時，也要在盤管外側，設套管，保護熱管。
"安裝管道、及維修管道方便"
--對于穿樓板的套管，不必多言;
--對于過建筑物內墻的套管，怎樣利于維修，沒有經驗的，恐怕不好想象。
管道安裝時，操作者的空間利用范圍很大，可以自由運用。用戶入住以后的維修、和管道的更換(達到使用年限等)，操作者的空間很有限。
只能利用管道支架、和套管臨時固定管道，進行相應的操作。
同時，套管的設置，還可以避免更換管道時，對居室內裝修的破壞――如果不設套管，在進行上述操作時，就會在管道過墻部位，產生墻面損壞。
"有水房間的套管，還有一定的防止水滲、流、淌到下層的作用"
--"防止"有兩個方面，一方面，指工程竣工以后，用戶在裝修階段，不當?shù)脑颍斐勺詠硭魈剩?jīng)套管流下層;另一方面，用戶進駐后，意外原因，造成自來水流淌，經套管流下層。而且，前者往往多于后者。
流淌下層的原因有二，一是套管的高度低;二是，高度雖夠，但套管口密封得不嚴。
因此，規范對套管的高度有嚴格的要求:
有水房間(廚房、衛生間等)，套管高度應高出成活地面50mm，塑料給水管的套管應高出成活地面100mm以上。并應用油膏密封嚴密。
"防止交叉污染"
--當受條件限制，室內給水管道必須在排水管道下方穿過時，給水管道必須設置套管，套管長度不應小于設計要求，以防止水污染。
--室外給水管道，因條件限制，距化糞池凈距小于規范要求，也必須在給水管道外加設套管，長度按設計要求去做。
