商鋪名稱：東莞兆舜有機硅科技股份有限公司
聯(lián)系人：鄭禎（先生）
聯(lián)系手機：
固定電話：
企業(yè)郵箱：2731870546@qq.com
聯(lián)系地址：廣東省東莞市中堂鎮(zhèn)東泊村大新圍路大新街二街1號
郵編：523233
聯(lián)系我時，請說是在焊材網(wǎng)上看到的，謝謝！
一、產(chǎn)品特點及應(yīng)用
ZS-GF-5299D是一種低粘度雙組分加成型有機硅灌封膠，可以室溫固化，也可以加熱固化，具有溫度越高固化越快的特點。本品在固化反應(yīng)中不產(chǎn)生任何副產(chǎn)物，可以應(yīng)用于PC(Poly-carbonate)、PP、ABS、PVC等材料及金屬類的表面。完全符合歐盟ROHS指令要求。
二、典型用途

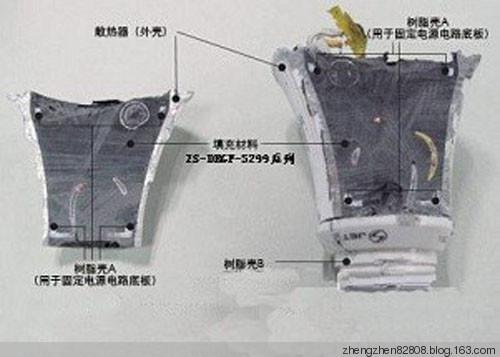

電源模塊的灌封保護
其他電子元器件的灌封保護
三、技術(shù)參數(shù)
|
性能指標(biāo) |
A組分 |
B組分 |
|
|
固 化 前 |
外觀 |
灰色流體 |
白色流體 |
|
粘度（cps） |
2000～3000 |
2000～3000 |
|
|
混合比例A:B（重量比） |
1∶1 |
||
|
混合后粘度 （cps） |
2000-3000 |
||
|
適用時間 （min） |
30-120（可調(diào)） |
||
|
成型時間 （h） |
4-6 |
||
|
固化時間 （min，90℃） |
15 |
||
|
固 化 后 |
硬度(shore A) |
45-55 |
|
|
導(dǎo) 熱 系 數(shù) [W/m.K] |
0.8 |
||
|
介 電 強 度（kV/mm） |
22 |
||
|
介 電 常 數(shù)（1.2MHz） |
3.12 |
||
|
體積電阻率（Ω·cm） |
1.8×1015 |
||
|
比重（g/cm3） |
1.64±0.03 |
||
以上固化前性能數(shù)據(jù)均在25℃，相對濕度55%條件下所測，機械性能及電性能數(shù)據(jù)均在試樣完全固化后所測。本公司對測試條件不同或產(chǎn)品改進造成的數(shù)據(jù)不同不承擔(dān)相關(guān)責(zé)任。
四、使用工藝
1、混合前：首先把A組分和B組分在各自的容器內(nèi)充分?jǐn)嚢杈鶆颉?nbsp;
2、混合時：應(yīng)遵守A組分： B組分 = 1：1的重量比，并攪拌均勻。 -
3、排泡：膠料混合后應(yīng)真空排泡1-3分鐘。
4、灌封：混合好的膠料應(yīng)盡快灌注到被灌產(chǎn)品中，以免后期膠料增稠而流動性不好
5、固化：室溫加溫固化均可。溫度越高，固化速度越快。氣溫較低時，要適當(dāng)延長固化時間。在冬季需很長時間才能固化，建議采用加熱方式固化，80～100℃下固化15分鐘，室溫條件下一般需12小時左右固化。
五、注意事項
1、膠料應(yīng)在干燥室溫環(huán)境下密封貯存，混合好的膠料應(yīng)盡快用完，避免造成浪費。
2、本品屬非危險品，但勿入口和眼。
3、本品無毒，具有良好的生理惰性，對皮膚無刺激和傷害。產(chǎn)品不含有易燃易爆成份，不會引發(fā)火災(zāi)及爆炸事故，對運輸無特殊要求。
4、存放一段時間后，膠會有所分層。請攪拌均勻后使用，不影響性能。
5、以下物質(zhì)可能會阻礙本產(chǎn)品的固化，或發(fā)生不固化現(xiàn)象，所以，最好在進行簡易實驗驗證后應(yīng)用，必要時需要清洗應(yīng)用部位。
a、不完全固化的縮合型硅膠。
b、（amine)固化型環(huán)氧樹脂。
c、白蠟焊接處（solderflux)。
六、包裝規(guī)格及貯存及運輸
1、① 20kg/組,A劑 10kg/桶，B劑 10kg/桶，塑料桶；
② 40kg/組,A劑 20kg/桶，B劑 20kg/桶，塑料桶。
2、本產(chǎn)品的貯存期為１年（25℃以下），超過保存期限的產(chǎn)品應(yīng)確認(rèn)無異常后方可使用。
3、此類產(chǎn)品屬于非危險品，可按一般化學(xué)品運輸。
七、建議和聲明
建議用戶在正式使用本產(chǎn)品之前先做適用性試驗。由于實際應(yīng)用的多樣性，我公司不擔(dān)保特定條件下使用我司產(chǎn)品出現(xiàn)的問題，不承擔(dān)任何直接、間接或意外損失的責(zé)任，用戶在使用過程遇到什么問題，可聯(lián)系我公司售后服務(wù)部，我們將竭力為您提供幫助。
資料來源：東莞兆舜有機硅新材料科技有限公司http://www.megasun-tech.com/
歡迎搜索兆舜有機硅或復(fù)制我們的網(wǎng)址到搜索欄了解更多有機硅防護產(chǎn)品
