焊接擺動器的作用是在焊接時增加單次焊接焊縫的成型寬度的，主要用于比較寬的焊縫，例如坡口焊縫、角焊縫。因為焊縫比較寬的時候，如果焊槍不擺動，那么單次焊接焊縫的成型寬度就比較窄，而且會出現焊縫中間高兩邊低的缺陷。為了解決這個問題，就需要在焊接時讓焊槍沿焊縫寬度方向有規律的往復擺動。工作原理：
焊接擺動器主要由機械擺動機構（我們專業術語叫
滑板）和電氣控制（我們專業術語叫
控制器）兩部分組成，焊槍固定在
焊接擺動器的
滑板上，我們在
控制器上設定和調節擺動參數，通過控制器來控制滑板帶著焊槍擺動。由于不同的工件在材質、焊縫的寬度、焊接電流、焊接電壓、焊接速度等方面都會有變化，所以為了適應這些變化要求，
焊接擺動器必須能夠調節擺動寬度和擺動速度，有的可能還需要調節兩端停留時間。南京遠新自動化科技有限公司開發研制的YXAWO
-100LE3直線式焊接擺動器。它由高質量的微控制器通過程序控制擺動滑板來快速、精確的控制焊槍運動。由于擺動速度和幅度隨時可調，很容易實現不同焊縫寬度與擺動速度的要求。
焊接擺動器可以與焊接機器組合實現機械化自動焊接，從而提高焊縫層間及表面的焊接質量，減少焊接缺陷的產生，增強自動焊設備對不同焊件厚度及
降低客戶購買成本。

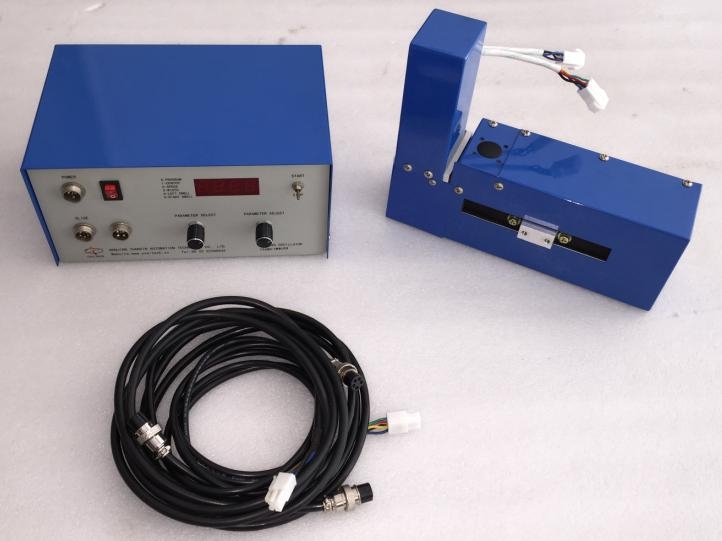

焊接擺動器的標準配置
焊接擺動器的操作面板
◆ 主要功能特點
● 擺動參數采用數字旋鈕輸入、數字顯示，使用更直觀方便；
● 焊接擺動器具有參數存儲器和停電保護功能，確保設置的擺動參數在突然停電時不丟失；
● 焊接擺動器具有通電參數記憶恢復功能，通電后參數自動恢復到斷電前狀態；
● 采用速度和位置雙閉環直流伺服控制技術，確保擺動精度和擺動速度不受負載變化的影響；
● 采用防塵設計，有效防止焊接飛濺和灰塵進入擺動器內部，增強產品可靠性，延長使用壽命；
● 電子控制擺動速度、幅度、中心位置、左右停頓時間，操作調節簡單方便；
● 擺動停止時自動返回擺動中心位置；
● 寬輸入電源電壓范圍，適合世界各國使用。
◆ 技術參數
焊接質量要求的適應能力，提高自動焊接設備的自動化程度，大大減少焊工的勞動強度，保證焊接質量和提高焊接效率，降低客戶購買成本。
