結構概述
a．接線箱按照GB3836.1~3-2000標準要求設計制造，并經國家檢驗機關檢驗合格，頒發合格證；
b．接線箱可采用ZL102鑄鋁合金鑄造成型，或采用高強腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成
，進出線口方向、數量、
端子數及公稱直徑可根據用戶要求任意變化，鋼管布線和電纜布線均可，電纜布線須配備電纜夾緊密封接頭。

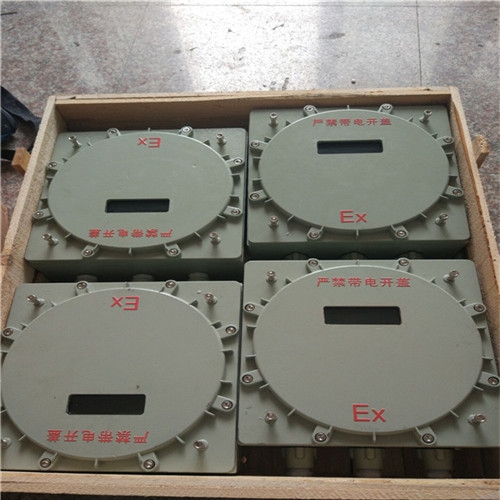

3、ExdIICT4防爆接線端子箱安裝
3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；防爆分線箱EXdIIBT6防爆接線箱防爆端子箱
3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；
3．3接線箱外接地必須良好可靠；
3．4安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；
3．5檢查時必須先斷開電源后方可開蓋；
訂貨須知
訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。防爆分線箱EXdIIBT6防爆接線箱防爆端子箱
例：BJX-16/30防爆接線箱，端子數為16個、額定電流為30A、上方進線、進線口螺紋G25，1個，下方出線，出線口螺紋G15，4個。
防爆分線箱EXdIIBT6防爆接線箱防爆端子箱防爆分線箱EXdIIBT6防爆接線箱防爆端子箱防爆分線箱EXdIIBT6防爆接線箱防爆端子箱
外形及安裝舉例
殼體型號型號A B C D E進線口數量及規格出線口數量及規格備注
Ⅰ型BJX-20/4 200 185 100 140 100 1-G3/4"4-G1/2"ExdⅡBT6
Ⅱ型BJX-20/8 242 215 136 164 112 1-G1"7-G3/4"
Ⅲ型BJX-20/16 324 280 214 235 132 1-G1/2"7-G3/4"
Ⅳ型BJX-20/24 422 286 316 235 132 1-G1/2"11-G3/4"
Ⅴ型BJX-20/36 422 359 320 315 134 1-G1/2"13-G3/4"
殼體型號型號A B C D E F進線口數量及規格出線口數量及規格備注
Ⅰ型BJX-20/8 270 290 160 160 113 99 1-G3/4"6-G1/2"ExdⅡCT6
Ⅱ型BJX-20/16 330 360 220 220 119 104 1-G11/2"6-G3/4"
Ⅲ型BJX-20/24 370 408 260 260 135 119 1-G1/2"10-G3/4"
Ⅳ型BJX-20/36（48）460 498 350 350 140 124 1-G1/2"12-G3/4"
