超聲波物位計簡介
超聲波物位計是根據超聲波測距技術開發研制而成。物位計接線盒內微控制器產生一定頻率的超聲波，經過驅動放大，由超聲波探頭垂直象物體表面發出，當超聲波接觸物面后，反射回超聲波探頭，此反射波形經過電路放大處理后，產生一個信號給微控制器。在一定溫度下，超聲波的波速為一定值，于是微控制器只需計算波的往復時間，并根據公式S=C*T/2，便可得出物位高度。
超聲波物位計工作原理
DLM550一體化超聲波物位計的工作原理是由換能器（探頭）發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波回波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸之間T之間的關系可以用公式表示：S=C×T/2。
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
超聲波物位計主要技術參數
|
|
DLM551 |
DLM552 |
DLM553 |
|
應用 |
各類工業領域的液位測量，特別是水處理工業 |
各類工業領域的液位測量，特別是水處理工業 |
各類工業領域的液位測量 |
|
測量范圍 |
液體：0.25….4m |
液體：0.4….8m |
液體：0.5….15m |
|
過程連接 |
GI 1/2A |
G2A |
法蘭或吊架 |
|
換能器外殼材料 |
PTFE、PU/PC |
PTFE、PU/PC |
PU/PC |
|
過程溫度 |
-40…70℃ |
-40…70℃ |
-40…70℃ |
|
過程壓力 |
-0.2…1bar |
-0.2…1bar |
-0.2…1bar |
|
信號偷出 |
兩線制/四線制4…20mA/HART |
兩線制/四線制4…20mA/HART |
兩線制/四線制4…20mA/HART |
超聲波物位計使用選型

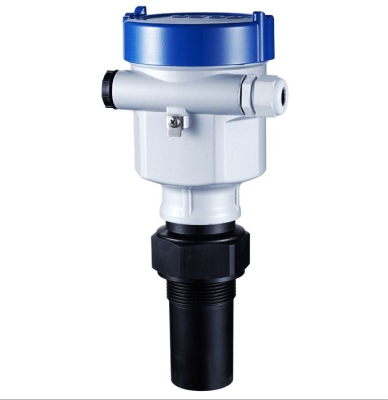

DLM552
防爆
P
標準型（非防爆）
I
EXiaIIBT6
換能器材料/過程溫度/防護等級
A
Pu/pc/-40-70℃/IP66
B
PTFE/-40-70℃/IP67
過程連接
默認
CP 螺紋G2A
電子組件
A
4-20MA兩線制
B
4-20Ma/24VDC±10%四線制
C
4-20MAHART兩線制
D
4-20Ma/24VDC±10%/HART四線制
外殼/防火等級
S
塑料/IP66
A
鋁/IP67
電纜進線
M
M20*1.5
N
?NPT
現場編程
A
帶
X
不帶
注：本安型只可選“A”型外殼及“A”或“C”電子組件
