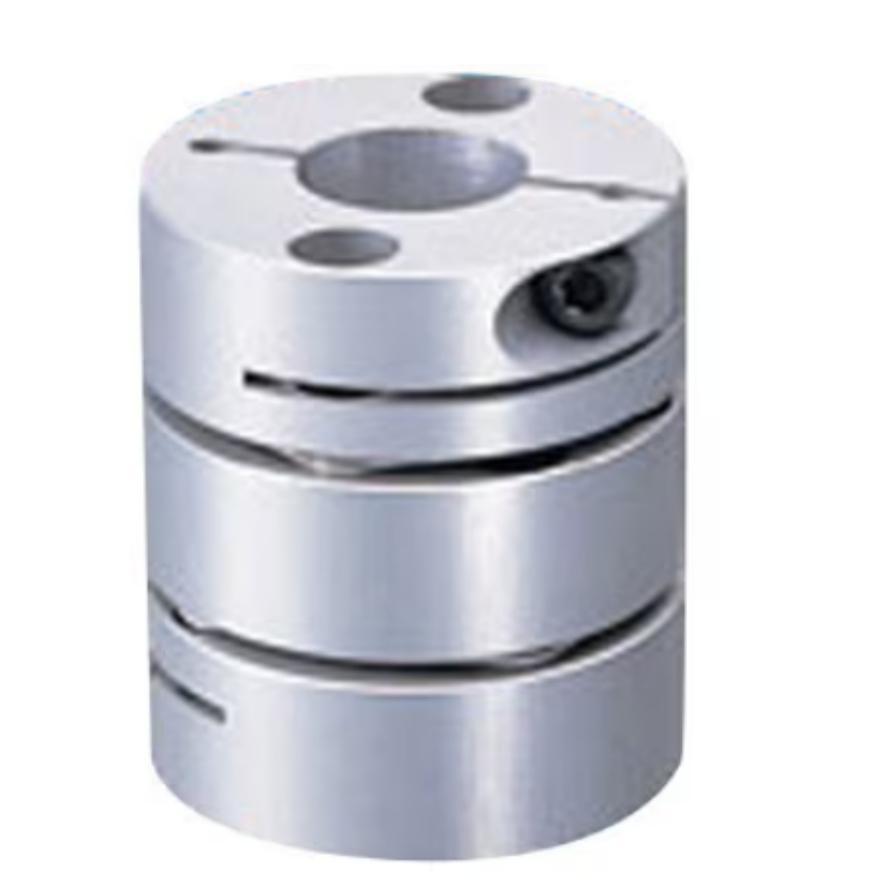

鄭州平山銷售日本TSUBAKI椿本聯軸器NES1300W-N24CXN32C
鄭州平山銷售日本TSUBAKI椿本聯軸器NES1300W-N24CXN32C
鄭州平山銷售日本TSUBAKI椿本聯軸器NES1300W-N24CXN32C
| 容許扭矩 |
注1） 高轉速 r/min |
注4） 軸孔徑 ΦD mm |
尺寸 mm | 扭轉剛性 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸孔徑范圍 | 標準軸孔徑 | A | B | E | ΦK | J | 通孔軸可能的最大軸徑 | 聯軸器整體 | 僅限膜片 | |||||
| N?m | {kgf?m} | N?m/rad | {kgf?m/rad} | N?m/rad | {kgf?m/rad} | |||||||||
| 130 | 13 | 10000 | 20～35 | 請參照下表 | 97.9 | 31.5 | 5.2 | 82 | 34.9 | 35 | 46000 | 4700 | 110000 | 11000 |
|
軸向 彈簧數 |
注3） 允許偏差值 |
注2） 質量 g |
注2） 慣性 力矩 kg?m2 |
注2） GD2 {kgf?cm2} |
|||
|---|---|---|---|---|---|---|---|
| N/mm | {kgf/mm} |
角度誤差 deg |
平行誤差 mm |
軸向位移 mm |
|||
| 33 | 3.4 | 2.0 | 0.52 | ±1.8 | 1200 | 1100×10-6 | 45 |
注）
1．高轉速是在不考慮動平衡情況下所得值。
2．質量、慣性力矩、GD2為最大軸孔徑時的數值。
3．容許間隙誤差是其它兩種誤差為0時所測值 。
4．安裝軸的推薦公差為h7。但是，也可對應軸徑Φ35，公差+0.010～0的伺服電機軸。
| 螺栓尺寸 | 緊固力矩 | 傳遞扭矩 N?m | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| N?m | {kgf?m} | 標準軸孔徑 mm | ||||||||
| Φ20 | Φ22 | Φ24 | Φ25 | Φ28 | Φ30 | Φ32 | Φ35 | |||
| M6 | 12 | 1.22 | 107 | 118 | 130 | 130 | 130 | 130 | 130 |
130 |
