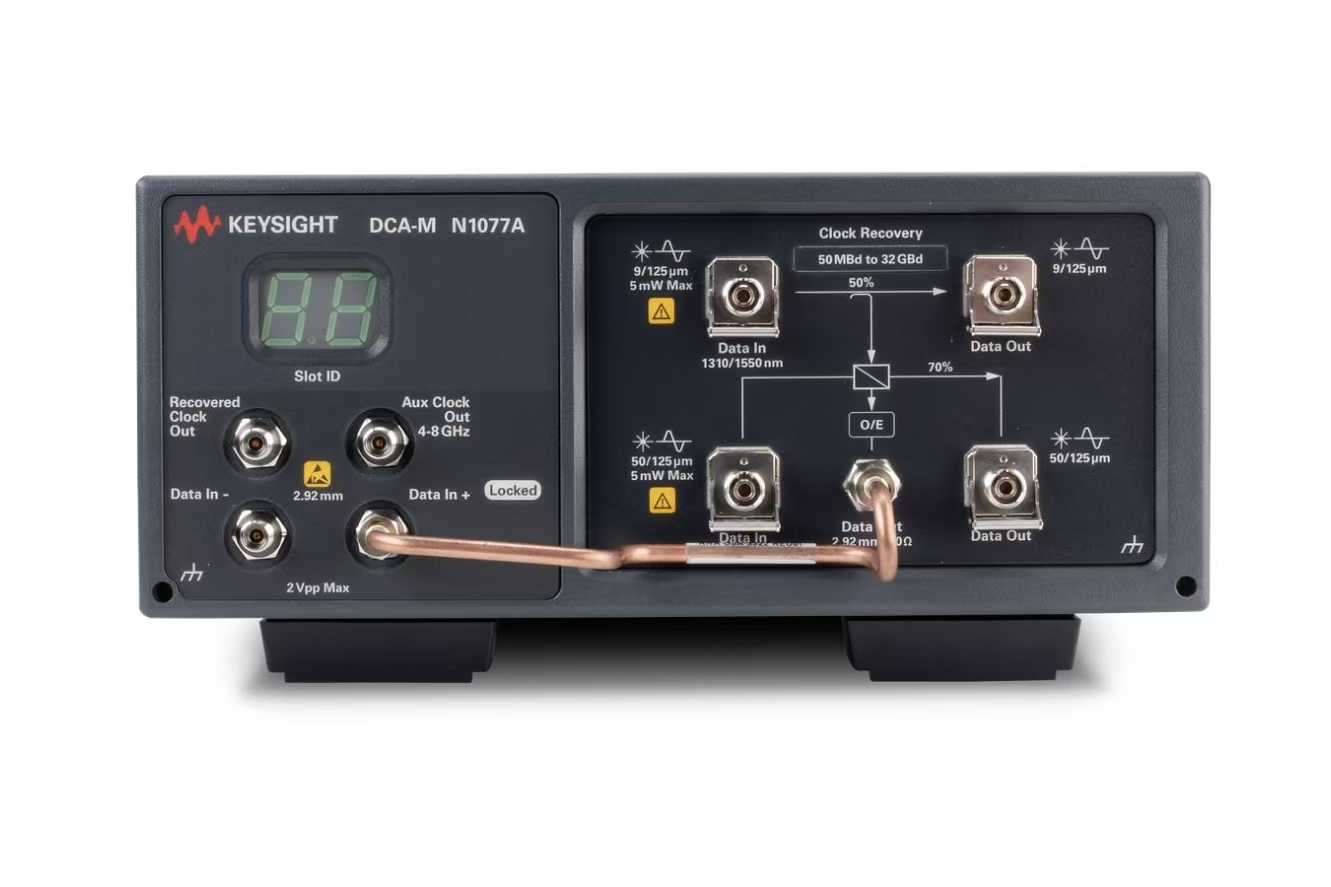

是德N1076A/N1077A多速率時鐘恢復與分析儀
在高速通信和數據處理領域,時鐘恢復的精度與靈活性直接決定了測試結果的可靠性。是德科技的N1076A(電信號時鐘恢復)和N1077A(光/電時鐘恢復)模塊,憑借其多速率支持、高靈敏度與卓越的信號完整性分析能力,成為光通信、數據中心及高速互連測試中不可或缺的工具。
核心優勢:覆蓋全面與精準分析
寬速率范圍與多格式支持
支持連續數據速率從?50 MBd 至 32 GBd(N1077A)、N1076A支持電信號速率從50 MBaud至32 GBaud。
兼容?NRZ 和 PAM-4 調制格式,滿足從傳統以太網到400G/800G高速標準的需求。
高靈敏度與低抖動性能
輸入靈敏度低至?25 mVpp,可恢復微小信號。
輸出時鐘的隨機抖動低至?100 fs RMS,確保觸發精度。
先進分析功能
可選抖動頻譜分析(JSA)?功能,深度解析抖動根源。
提供可調環路帶寬與峰值,適配不同標準的一致性測試。
光模塊測試:N1077A支持單模/多模光纖,集成光分路器,簡化多波長(850–1620 nm)光信號測試。
高速互連驗證:N1076A針對電信號提供儀器級時鐘恢復,適用于PCIe、SATA等接口的抖動容限測試。
自動化測試系統:通過USB或GPIB接口連接示波器或PC,搭配FlexDCA軟件實現高速批量測量。
技術指標概覽
| 指標 | N1076A(電) | N1077A(光/電) |
|---|---|---|
| 速率范圍 | 50 MBd – 32 GBd | 50 MBd – 32 GBd (PAM4/NRZ) |
| 輸入類型 | 電信號(1.85 mm接口) | 光(FC/PC)& 電(2.92 mm) |
| 靈敏度 | 25 mVpp | - |
| 殘余抖動 | 100 fs RMS | - |
| 關鍵選件 | JSA(抖動分析) | SMS(集成光分路器)、JSA |
深圳市寶安區沙井方豐瑞儀器設備經營部
我們提供是德科技系列產品的專業銷售、技術支持與定制化服務。如需N1076A/N1077A選型指導或測試方案搭建,歡迎隨時聯系,我們將以多年經驗為您提供可靠解決方案!
結語:是德科技N1076A/N1077A以寬速率覆蓋、高精度時鐘恢復與多維分析能力,助力工程師應對高速信號測試挑戰,是構建高效測試系統的理想選擇。
