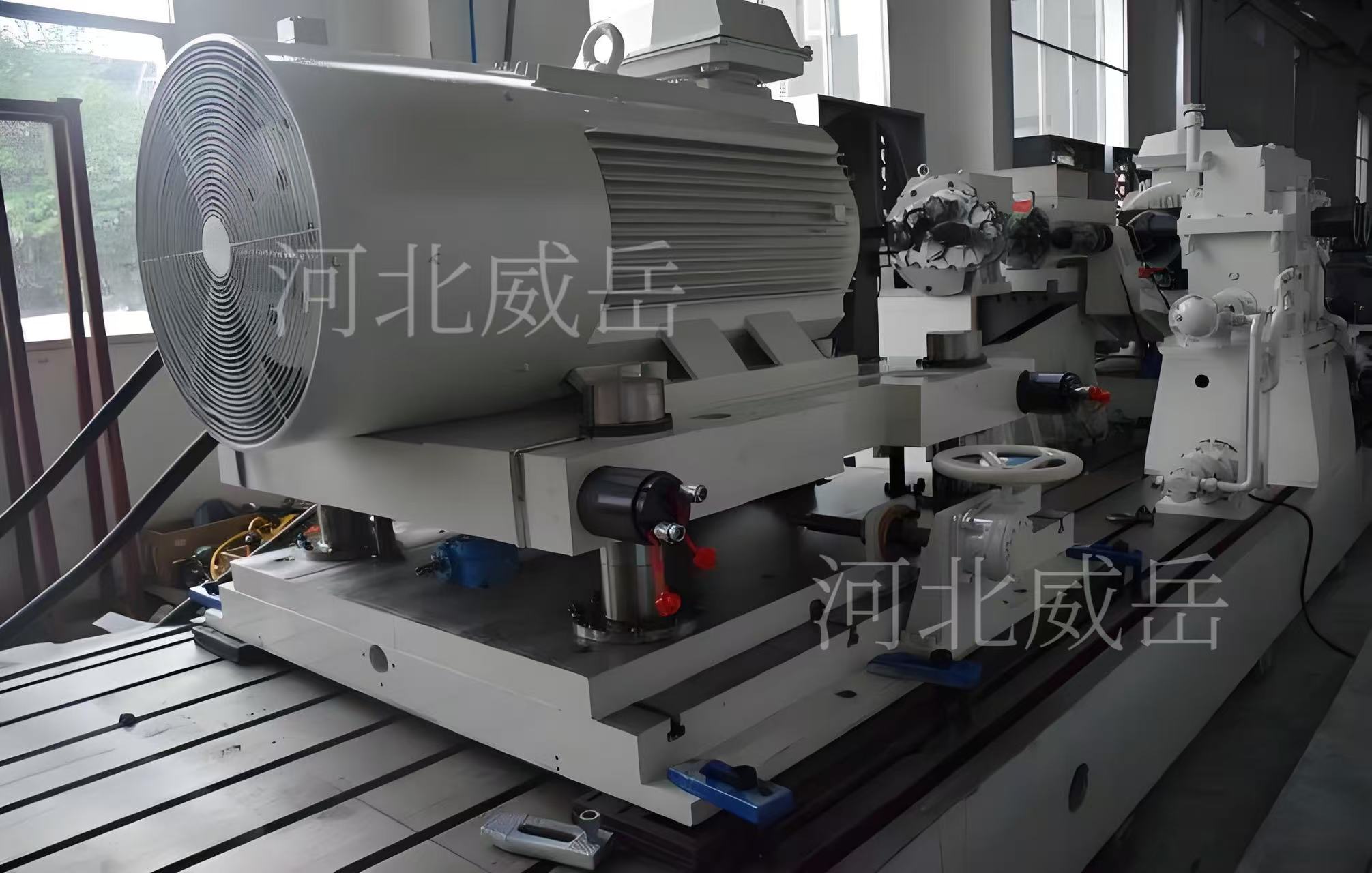

電機測試底座是電機性能測試、可靠性驗證及質量檢測的核心輔助設備，其規格參數和選型直接影響測試精度、操作安全性及設備兼容性。

一：電機測試底座的詳細參數

1.尺寸規格

長度：常見規格有 1000mm、1500mm、2000mm 等，較大可達 4000mm 甚至更長。

寬度：如 1000mm、1500mm、2000mm 等，具體根據電機大小和測試設備布局確定。

厚度：主體厚度一般在 150-300mm 之間，輕載底座厚度相對較薄，中載和重載底座厚度較厚。

2.精度等級

平面度：00 級精度底板平面度≤0.01mm/m，0 級精度底板平面度≤0.02mm/m，1 級精度底板平面度≤0.04mm/m。

平行度：例如 0 級精度的 T 型槽平行度誤差≤0.03mm/m。

槽距誤差：1 級精度的 T 型槽槽距誤差 ±0.1mm。

3.材質

鑄鐵類型：常用灰鑄鐵 HT200-250、HT250、HT300，球墨鑄鐵 QT400-600、QT500、QT600 等。

機械性能：如 HT250 灰鑄鐵，抗拉強度不小于 250MPa，硬度 HB180-226。

4.承載能力

輕載：承載能力≤5t，適用于微型電機、中小型電機（重量≤800kg，功率≤20kW）的測試。

中載：承載能力在 5-20t，適用于工業中型電機（如 30-100kW 水泵電機、機床主軸電機）的測試。

5.T 型槽參數

槽寬：常見有 18-22mm（適配 M12-M16 螺栓）、24-30mm（適配 M20-M24 螺栓）等規格。

槽深：根據底座厚度和螺栓規格確定，一般要保證螺栓擰緊時底座不會變形。

槽間距：筋板間距 300-400mm 時，T 型槽間距也與之相適配，以保證固定效果。

6.其他參數

工作面硬度：如 HT200-250 材質的工作面硬度為 HB160-210。

熱處理要求：通常需進行兩次熱處理，即毛坯一次，粗加工完后一次，以消除內應力，防止變形。

傳感器安裝孔：根據測試需求，可能預留角度 Resolver（ resolver）和 Torque sensor（扭矩傳感器）等安裝孔位。

地腳螺栓孔：供方按長度要求設計地腳螺栓孔，安裝后螺母不得高出底板平面，并提交地腳螺栓的土建澆鑄要求。

二：選型流程

明確需求：統計測試電機的尺寸、重量、類型，確定測試項目（靜態 / 動態、高精度 / 普通精度）；

初選規格：根據電機重量選承載等級，根據電機尺寸選工作面尺寸，根據測試項目選結構形式（如高精度測試選防振動式）；

細節匹配：確認 T 型槽規格、安裝兼容性、附加功能（如升降、絕緣）是否滿足需求；

合規驗證：檢查底座是否符合 GB 4986 等相關標準，提供廠家的材質報告與精度檢測報告；

預留冗余：承載、尺寸均預留 20%-30% 余量，避免后期更換電機或增加測試附件時無法適配。

通過以上步驟，可確保所選電機測試底座既能滿足當前測試需求，又具備一定的兼容性與擴展性，保障測試工作的較準性與高的效性。
