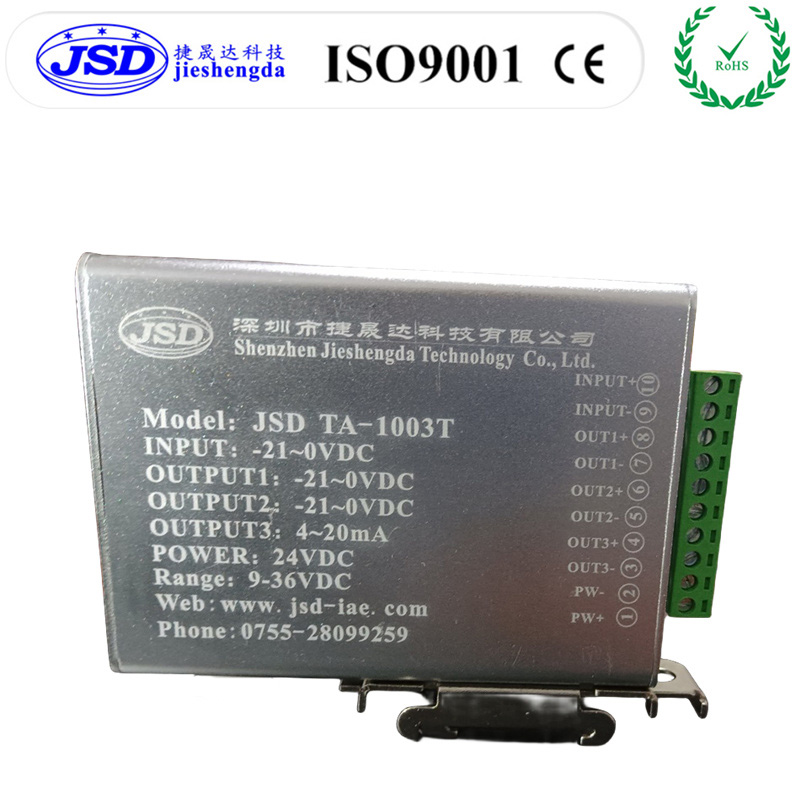

一進一出超薄模擬量轉頻率脈沖信號隔離變送器(V/F,I/F頻率轉換器)
選型參數一覽表
信號輸入代碼
工作電源代碼
頻率輸出代碼
電壓輸入代碼
電流輸入代碼
W：
8~40VDC
1：
0~5KHz
(5V電壓脈沖)
1：
0~5V
A：
0~1mA
1：
24VDC
2：
0~10KHz (5V電壓脈沖)
2：
0~10V
B：
0~10mA
2：
15VDC
3：
1~5KHz
(5V電壓脈沖)
3：
0~75mV
C：
0~20mA
3：
12VDC
4：
0~5KHz
(集電極開路)
4：
0~2.5V
D：
4~20mA
4：
5VDC
5：
0~10KHz (集電極開路)
U：
用戶自定義
U：
用戶自定義
U：
用戶自定義
6：
1~5KHz
(集電極開路)
U：
用戶自定義
備注：
如有需要特殊參數，可為您專業訂制生產。
選型舉例：
例1：信號輸入：0-5V；信號輸出：0-10KHz (5V電壓脈沖)；工作電源：9-36VDC；產品型號：JSD
TAF-1001S-1W2
例2：信號輸入：4-20mA；信號輸出:0-5KHz
(集電極開路)；工作電源：24VDC；產品型號：JSD
TAF-1001S-D14
特性標識
參數名稱
測試條件
最小
典型值
最大
單位
隔離特性
隔離電壓
AC,50Hz,時間為1分鐘,
濕度<70%,漏電流<1mA
3000
V(rms)
精度特性
非線性度
0.1
0.2
%FSR
輸入特性
信號輸入
電壓
0
15
V
電流
0
30
mA
輸入阻抗
電壓
100
KΩ
電流
100
Ω
輸出特性
信號輸出
1:0~5KHz
(5V電壓脈沖)
高電平:3.0~5.5V
低電平:0.5V以下
允許負載電阻:＞250
2:0~10KHz
(5V電壓脈沖)
3:1~5KHz
(5V電壓脈沖)
4:0~5KHz
(集電極開路)
5
12
24
VDC
5:0~10KHz
(集電極開路)
6:1~5KHz
(集電極開路)
響應時間
≤50
mS
電源輸
入特性
工作電源
電壓
5
24
36
VDC
功耗
1
2
W
范圍
-10
+10
%
其他特性
工作環境溫度
-45
+85
℃
貯存環境溫度
-55
105
℃
產品尺寸
115x100x12.5
mm
產品重量
97
100
g
備注:
如參數有特殊要求可專門訂制生產。
特征與應用：
◆低成本,超薄設計,國際標準DIN35導軌安裝
◆三端隔離(輸入、輸出、工作電源間相互隔離)
◆高精度等級(0.1% F.S，0.2% F.S)
◆高線性度(0.1% F.S)
◆高隔離耐壓(3000VDC/60S)
◆極低溫度漂移(80PPM/℃)
◆工業級溫度范圍( -45-+85 ℃)
◆產品性能可靠(MTBF＞50萬小時)
◆寬范圍工作電源設計(9-36VDC單電源供電)
◆國際標準信號輸入(0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA/0-2.5V/0-3.3V/0-± 10V等多選)
◆國際標準信號輸出(0-6Hz/0-10Hz/0-100Hz/0-5KHz/0-10KHz/0-20KHz/0-50KHz/0-100KHz/0-200KHz等多選)
◆傳感器信號采集、隔離、變換及發送
◆工業自控高精度測量及AD采集轉換
◆模擬量信號轉頻率脈沖信號隔離變送
◆儀器儀表設備地線干擾抑制
◆數據調頻調相測量控制
◆機床的程序控制和數字控制技術
◆數字儀器儀表采集隔離及信號變換
◆無線信號遠程長線無失真傳輸
◆模擬量信號/數字信號轉換
◆數字電壓表、數據測量
◆遠距離遙測遙控設備中
◆醫療電子監控、環保設備遠程遙感測控
一進一出超薄模擬量轉頻率脈沖信號隔離變送器(V/F,I/F頻率轉換器)
概述：
捷晟達科技(JSD科技)的JSD TAF-1001S超薄系列一進一出超薄模擬量轉頻率脈沖信號隔離轉換器，是將輸入的模擬量電壓(電流)信號采集隔離并轉換成相應的數字脈沖頻率信號的精密隔離轉換器。JSD TAF-1001S系列V/F,I/F頻率脈沖信號隔離轉換器采用超薄外殼及超寬工作電源設計,產品采用SMD貼片工藝及模塊化設計,性能更加穩定可靠，新型隔離技術使信號輸入、信號輸出、工作電源之間相互隔離，隔離電壓高達3000VDC，該頻率脈沖信號轉換器廣泛應用于調相、調頻、模/數轉換、數字電壓表、數據測量、機床的程序控制和數字控制技術及遠距離遙測遙控設備中。該頻率脈沖信號隔離變送器為國際標準DIN35mm安裝方式，方便用戶安裝，本隔離器出廠時已經校正,接線即可使用。如需給二線制傳感器供電請選購JSD TAF-1021S系列產品，如需二進二出模擬量轉頻率脈沖V/F轉換器請選購:JSD TAF-2002,或需F/V,F/I頻率脈沖轉換器請選購一進一出的JSD TFA-1001系列及二進二出的JSD TFA-2002的,技術資料請聯系深圳捷晟達科技有限公司。
