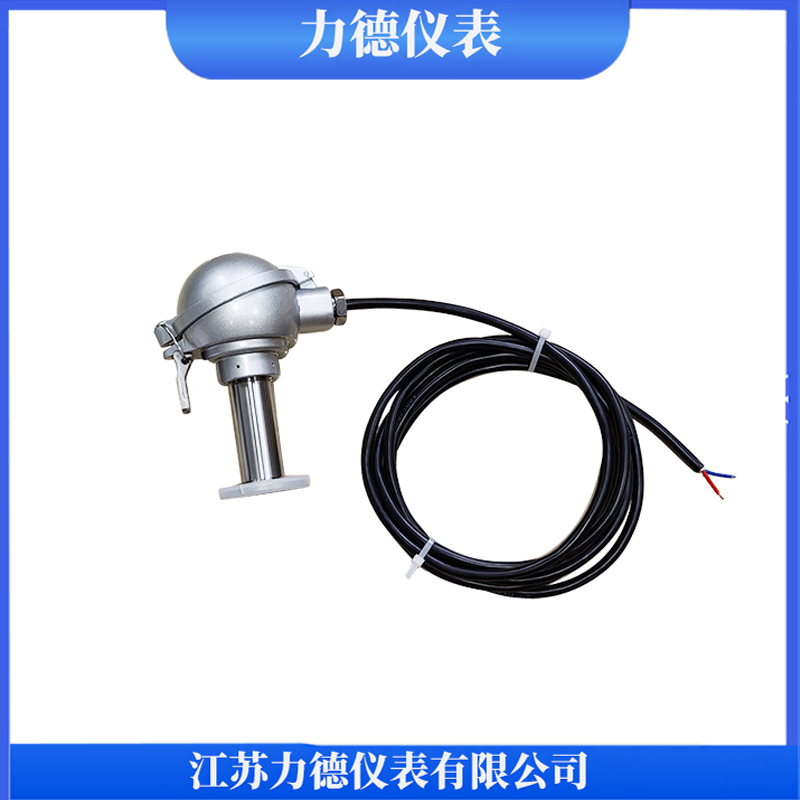

LD-SH600衛生型卡箍式液位變送器產品概述
卡箍式液位（壓力/差壓）變送器是一種適用于衛生行業的壓力測量儀表，適合測量要求衛生條件較高的罐體或者管道的壓力工況。它是以大氣壓（或罐內壓力）為參考端測量的壓力（差壓）信號，通過壓力信號也可以反映液體的高度，有一個端口為卡箍，另一端也可以為卡箍或者其他連接方式）和工藝管道連接。
LD-SH600衛生型卡箍式液位變送器工作原理
其基本測量元件與3151壓力變送器的技術性能和技術指標相同，加遠傳裝置后會出現測量精度有少量的降低，反應速度變慢，壓力比較小的情況下要注意安裝位置，保證被測壓力在基本測量元件的測量范圍內。高溫消毒時注意保護膜片，避免過壓，高溫損壞測量元件。
法蘭規格表
| 管道規格 | 外徑A | 密封圈B | 膜片直徑 | 對應型號 |
| 1 1/2吋 | 50.4 | 44 | 31 | A1 |
| 2吋 | 64 | 56 | 43 | A2 |
| 2吋(插入) | 64 | 56 | 43 | A3 |
選型規格表
| 型號 | 變送器類型 | ||||
| LD-SH600 | 卡箍式液位變送器 | ||||
| 代號 | 量程范圍 | ||||
|
4 5 6 7 8 |
0-4.0～40kPa(0-400～4000mmH2O) 0-20～200kPa(0-2000～20000mmH2O) 0-70～700kPa(0-0.7～7kgf/cm2) 0-210～2100kPa(0-2.1～21kgf/cm2) 0-700～7000kPa(0-7.0～70kgf/cm2) |
||||
| 代號 | 輸出形式 | ||||
| E | 線性輸出4-20mAdc | ||||
| SF | 線性輸出4-20mAdc+HART信號，現場全功能按鍵 | ||||
| F | MODBUS-485信號 | ||||
| 代號 | 高壓側規格 | 高壓側材料 | 插入深度 | ||
| A1 | 外徑50.4（1.5英寸） | 316/304不銹鋼 | 0 | ||
| A2 | 外徑64（2.0英寸） | 316/304不銹鋼 | 0 | ||
| A3 | 外徑64（2.0英寸） | 316/304不銹鋼 | 52 | ||
| 代號 | 測量膜片材料 | ||||
| A | 316不銹鋼 | ||||
| B | 哈氏合金C | ||||
| 代號 | 灌充液 | ||||
| D | 普通硅油 （-40~104℃） | ||||
| F | 高溫硅油 （-40~304℃） | ||||
| S | 惰性液 （-40~204℃） | ||||
| 代號 | 外殼材料 | 導線管入口尺寸 | |||
| A | 低銅鋁合金聚氨酯涂層 | M20×1.5 | |||
| B | 低銅鋁合金聚氨酯涂層 | 1/2-14 NPT | |||
| C | 不銹鋼 | M20×1.5 | |||
| D | 不銹鋼 | 1/2-14 NPT | |||
| 代號 | 可選件 | ||||
| M1 | 0～.... 線性指示表頭 | ||||
| M4 | LCD多功數顯能表頭 | ||||
| Da | 隔爆型ExdIIBT5Gb;（防爆證編號：CE16.1163） | ||||
| Fa | 本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X） | ||||
