產品概述

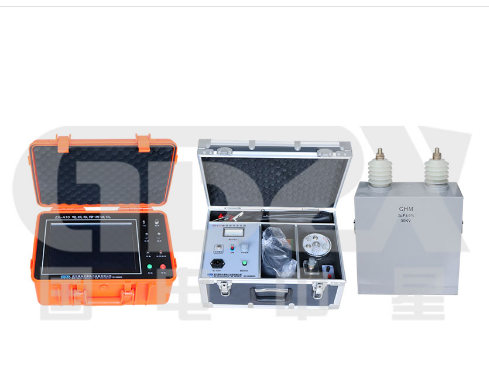

ZX-A10C電纜故障測試儀包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號發生器產生頻率30KHz、幅度30V的斷續正弦波信號，用于尋測電纜路徑。
定點儀用于故障點的精確定位。
性能特點
電纜故障測試儀：
1. 可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
2. 可測量長度已知的任何電纜中電波傳播的速度。
路徑信號發生器：
1. 輸出15KHz路徑信號。
2. 將3芯電源線插入電源插座，打開電源開關，將低壓測試線的紅夾子夾在電纜的鎧裝上，或者一根好相上，鎧裝或者好相的遠端接地，低壓測試線的黑夾子也要接地。這樣信號構成回路。
定點儀：
1. 在輸入信號為300Hz幅度為30μv的情況下，可保證2.5V不失真輸出。
2. 在2.5V不失真條件下，使輸入為零，定點儀的內部噪聲電平不大于150mV。
技術參數
|
電纜故障測試儀 |
|
|
測試距離 |
不小于16千米 |
|
系統誤差 |
小于1米 |
|
采樣頻率 |
25MHz |
|
最小分辨率 |
0.2米 |
|
測試盲區 |
小于16米 |
|
電源 |
直流12V（免維護電瓶） |
|
重量 |
5kg |
|
路徑信號發生器 |
|
|
輸出信號頻率 |
30KHz |
|
振蕩方式 |
斷續 |
|
輸出功率 |
30W |
|
電源 |
220V±10％ |
|
重量 |
4kg |
|
定點儀 |
|
|
工作方式 |
定點工作方式：測定電纜故障點的精確位置時使用 |
|
|
路徑工作方式：測試電纜埋設的路徑走向使用 |
|
輸入阻抗 |
＞1KΩ |
|
工作電壓 |
9V±10% |
|
工作電流 |
＞4mA |
|
環境溫度 |
－10℃～40℃ |
|
重量 |
1.5kg |
注：了解更多國電中星產品信息請咨詢。服務熱線：400-0828-027
