產品概述

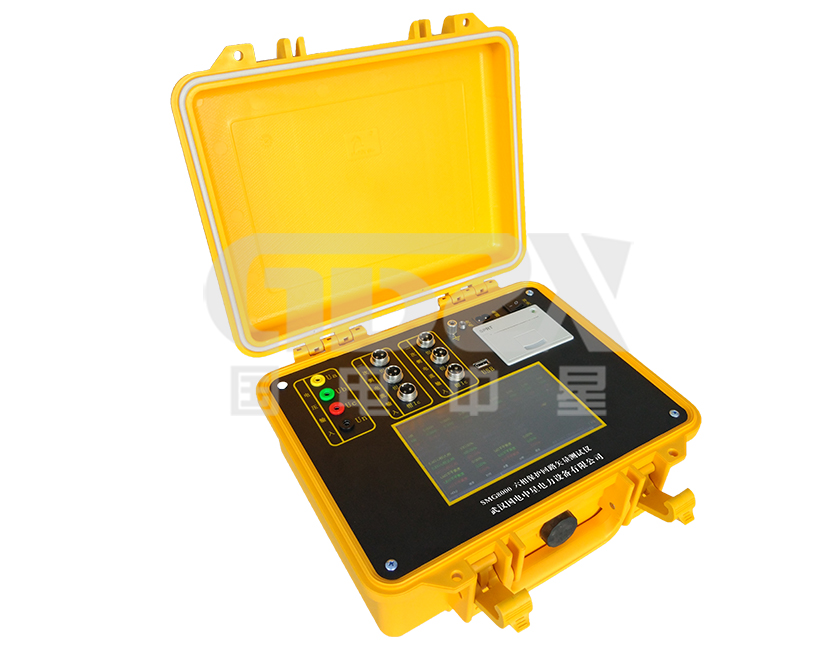

SMG8000六相保護回路矢量測試儀是一種可以同時測量一次側電流、二次側電流和二次側電壓既而做分析得出報告的儀器，儀器精確測量一次側電流、二次側電流和二次側電壓可以分析三相不平衡度和六角向量圖等，并可以輸出Word和Excel文件，無需上位機軟件，方便用戶后期處理報告。采用高精度數據采集芯片具有模擬量24位ADC精度，DSP處理數據，配ARM和TFT觸摸屏，顯示測量數據直觀方便操作。
性能特點
1. 同時測量二次側1至3路交流電壓；
2. 同時測量一次側1至3路交流電流；
3. 同時測量二次側1至3路交流電流；
4. 測量電壓間、電流間、電壓與電流間的相位（一次側二次側電流之間角度）；
5. 測量電網頻率；
6. 測量有功、無功和視在功功率；
7. 測量功率因數；
8. 三相電電壓電流不平衡度檢測；
9. 二次側相電壓范圍：1-500V, 二次側電流范圍：1mA-10A，一次側電流：100mA-5A；
10. 顯示六角向量圖（一次側和二次側混合）；
11. 作為漏電流表使用；
12. 低功耗設計，市電供電內置充電電池作為備用電源；
13. 自動量程，鼠標操作人性化設計；
14. 數據保存可通過U盤導出，方便用戶數據處理；
15. 可通過微型打印機將現場測量的數據打印出來；
16. 導出文件Word和Excel格式文件，方便打印報告。
技術參數
|
類型 |
范圍 |
單位 |
誤差 |
分辨率 |
|
電壓 |
1~500 |
V |
0.5%×量程 |
0.01V |
|
一次側電流 |
0.1-5 |
A |
0.5%×量程 |
0.0001A |
|
二次側電流 |
0.001~10 |
A |
0.5%×量程 |
0.0001A |
|
有功功率 |
0.001~5k |
W |
0.5%×量程 |
0.1W |
|
無功功率 |
0.001~5k |
VAR |
0.5%×量程 |
0.1VAR |
|
視在功率 |
0.001~5k |
VA |
0.5%×量程 |
0.1VA |
|
頻率 |
45~65 |
Hz |
0.1%×量程 |
0.01HZ |
|
相位 |
0~360 |
° |
±1° |
0.1° |
