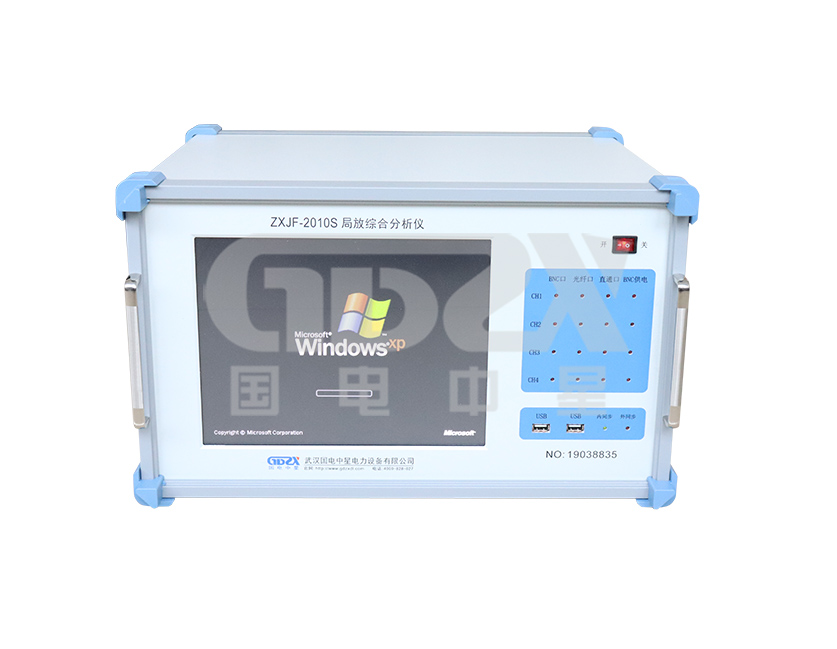

ZXJF-2010S局放綜合分析儀采用新技術實現的新一代高性能數字化局放測量分析儀器。本產品為多信號通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對故障設備故障點準確定位的功能，設備內嵌專家診斷系統，可對不同放電類型進行準確判別，同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測。真正實現了局放測量、定位、在線監測多功能合為一體。
本儀器是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、定位及故障診斷。
性能特點
1.多信號通道、臺式、TFT液晶顯示，系統可靠，故障率低，抗干擾能力強。
2.集局放測量、診斷、定位、在線監測多功能為一體。
3.電-聲、聲-聲可實現局放故障點的準確定位。
4.根據試驗過程，自動生成試驗報告，并可實現報告瀏覽和打印。
5.重顯采樣功能可將保存的數據文件還原成波形顯示在屏幕上。
6.4通道電信號及4通道光信號輸入口，可同時實現多路局放信號的測量分析。
| 技術指標 | |
| 通道數 | 獨立4通道 |
| 采樣速率 | 1M、5M、10M可選 |
| 采樣精度 | 12bit |
| 量程切換 | -40dB，-20dB，0dB，20dB，40dB，60dB共6檔 |
| 測量頻帶 | 3dB 帶寬 10kHz～1MHz |
| 數字濾波 | 10kHz～1MHz 任意選擇 |
| 程控濾波器分段 |
低端頻率：10kHz，20kHz，40kHz，80kHz 高端頻率：100kHz，200kHz，300kHz，400kHz |
| 本量程非線性誤差 | 10% |
| 測量范圍 | 0.1pC~100,000pC |
| 靈敏度 | 0.1pC |
| 可測試品的電容量范圍 | 6pF～250μF |
| 試驗電源頻率范圍 | 50～500Hz |
| 顯示 | |
| 顯示屏 | 12” TFT真彩色觸摸液晶顯示屏 |
| 分辨率 | 1024×768 |
| 接口 | |
| USB | 3路，可外接鼠標鍵盤，以及外接移動存儲設備 |
| 電源模式 | AC 220V；頻率50Hz；功率300W |
| 電信號接口 | 4路BNC接口，用于信號輸入 |
| 光信號接口 | 4路，用于信號輸入 |
| 網口 | 1路 |
| 接地鈕 | 外部接地 |
| 通用說明 | |
| CPU | 主頻1.60GHz |
| 內存 | 2.0GB |
| 硬盤 | 128GB固態硬盤 |
| 系統 | Windows Xp |
| 工作環境 | 環境溫度：-10～45℃ 相對濕度：≤95% |
| 尺寸 | 長×寬×高：474mm × 288mm × 370mm |
| 重量 | 15.8kg |
