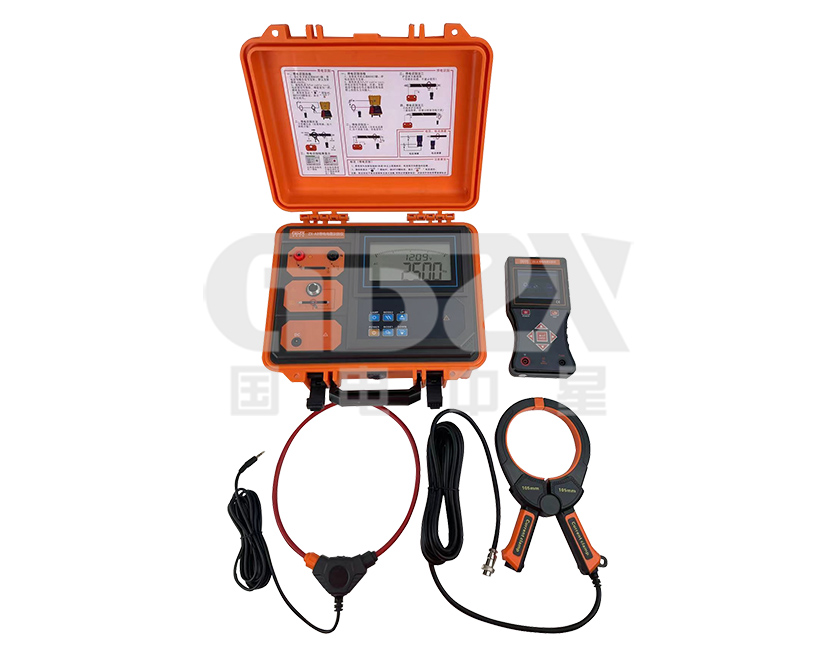

ZX-AB帶電電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
1. 發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。
2. 發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ105mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
3. 帶電識別時：采用卡鉗耦合輸出脈寬頻率信號，發射四種頻率：625Hz、1562Hz、2500Hz、10000Hz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈寬頻率信號信號，該脈寬頻率信號在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈寬頻率信號有方向性，所以檢測也具有方向性。
4. 停電識別時：采用直連輸出脈寬頻率信號，發射兩種頻率：1562Hz、2500Hz，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、識別；因電流有方向性，所以檢測也具有方向性。
5. 接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合算法，對發射機的脈沖編碼電流信號進行識別，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀。
6. 柔性電流鉗：為洛氏線圈，具有瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。
7. 產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能。
8. 可通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。
|
影響量 |
影響量 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
/ |
|
環境濕渡 |
40%～60% |
＜80% |
/ |
|
被測電壓電流頻率 |
50Hz±1Hz |
45Hz~70Hz |
測試電壓電流時 |
|
接收機工作電壓 |
7.4V±0.5V |
7.4V±1V |
/ |
|
發射機工作電壓 |
11.1V±0.5V |
11.1V±1.5V |
/ |
|
外電場、磁場 |
應避免 |
||
|
被測電纜位置 |
被測電纜處于柔性電流鉗的近似幾何中心位置 |
||
|
發射機規格 |
|||
|
功 能 |
發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
||
|
電 源 |
11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
||
|
輸出方式 |
帶電識別時卡鉗耦合；停電識別時直連輸出 |
||
|
發射頻率 |
625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率 |
||
|
脈沖電壓 |
500V（停電識別時） |
||
|
脈沖電流 |
5A（取決于回路電阻的大�。� |
||
|
脈沖頻率 |
1次/秒 |
||
|
脈沖寬度 |
2ms |
||
|
發射鉗尺寸 |
長寬厚320mm×180mm×35mm |
||
|
發射鉗內徑 |
φ125mm |
||
|
發射鉗線長 |
3m |
||
|
接地針尺寸 |
長寬厚225mm×100mm×10mm |
||
|
發射機尺寸 |
320mm×275mm×145mm |
||
|
顯示模式 |
超大LCD實時顯示剩余電池電壓，具有背光燈 |
||
|
LCD尺寸 |
長寬128mm×75mm；顯示域124mm×67mm |
||
|
外包裝尺寸 |
長寬高400mm×245mm×335mm |
||
|
工作溫度 |
-10℃～40℃ |
||
|
存儲條件 |
-20℃~50℃，≤95％RH, 無結露 |
||
|
儀表質量 |
發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機） |
||
|
充電接口 |
圓形充電接口，DC標識 |
||
|
抗 壓 |
發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
||
|
接收機規格 |
|||
|
耐 壓 |
AC 3700V/rms(儀器箱頂面與底面之前) |
||
|
功 能 |
帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
||
|
電 源 |
7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
||
|
額定電流 |
約300mA max |
||
|
接收機尺寸 |
長寬厚207mm×101mm×45mm |
||
|
柔性電流鉗 |
長約630mm，線徑6 mm或12.5mm |
||
|
線圈內徑 |
φ200mm（可以根據需要定制更大口徑） |
||
|
量程 |
交流電壓：0.00V～600V(50Hz/60Hz) |
||
|
|
交流電流：0.00A～5000A(50Hz/60Hz) |
||
|
|
電流頻率：45Hz~70Hz |
||
|
精度 |
交流電壓：±2%±3dgt |
||
|
|
交流電流：±2%±3dgt |
||
|
|
電流頻率：±2%±3dgt |
||
|
檢測速率 |
約1次/秒 |
||
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
||
|
存放溫濕度 |
-10℃~50℃，≤95％RH, 無結露 |
||
|
接收機質量 |
電流鉗172g；接收機370g(帶電池) |
||
|
耐 壓 |
AC2000V/rms(外殼前后兩端之前) |
||
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
||
