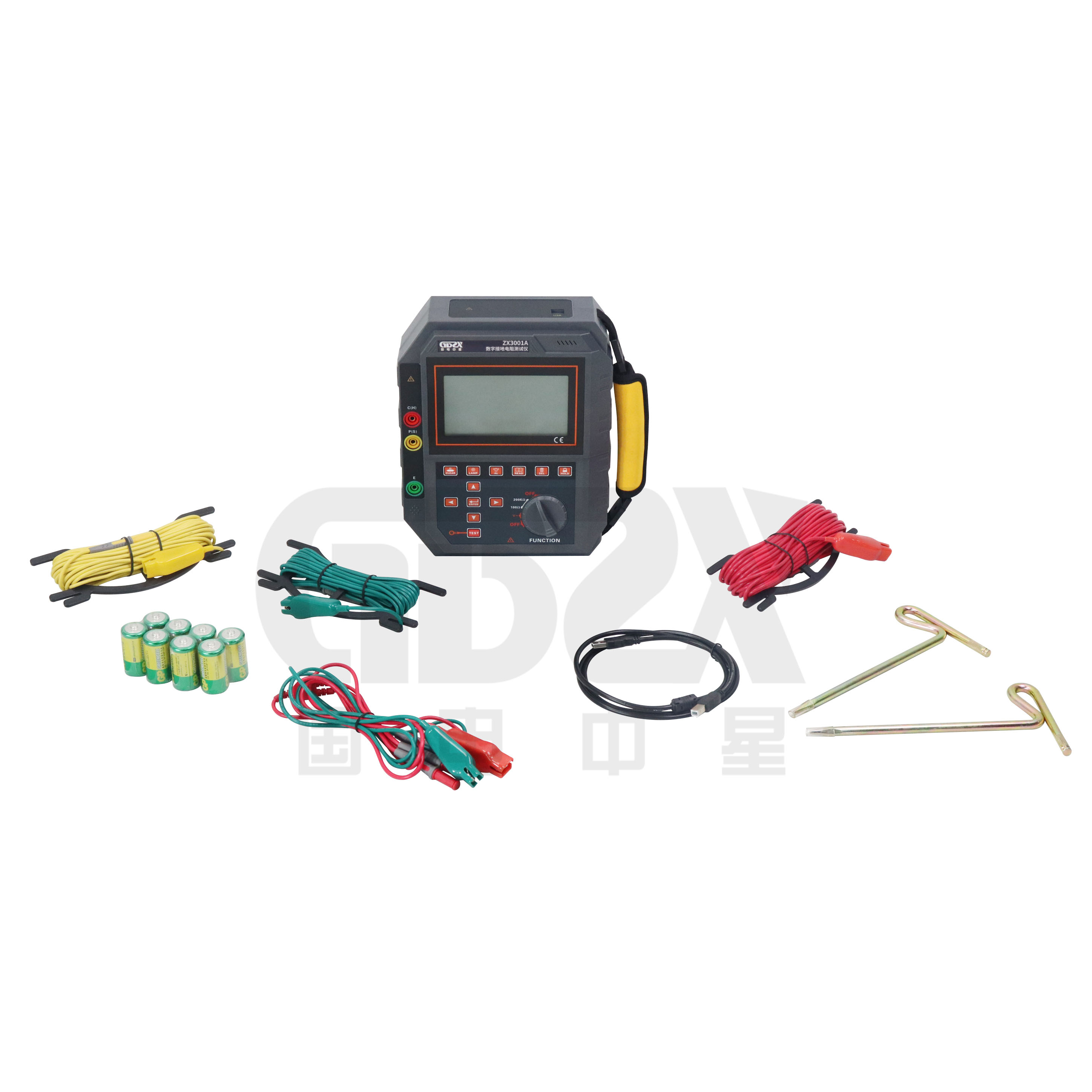

ZX3001A數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、采用數字濾波算法、具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器具有獨特的線阻校驗功能，對現場低值接地電阻測量更精確，能避免因測試線長時間使用線阻變化引起的誤差；能避免因測試線未完全插入儀表接口或接觸不良引起的誤差；能避免因用戶更換或加長測試線引起的誤差等。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。
性能特點
具有獨特的線阻校驗功能，能避免因測試線長時間使用導致線阻變化引起的誤差；能避免因測試線未完全插入儀表接口或接觸不良引起的誤差；
能避免因用戶更換或加長測試線引起的誤差等，使儀器對現場低值接地電阻測量更精確。
主機采用一體化手持式設計，具有密度小、重量輕的優點，在強度、剛度、硬度、耐磨性、耐熱性、絕緣性方面更顯優越，確保各種環境測試的高精度、高穩定性和高可靠性。
主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲300組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
技術參數
|
功能 |
接地電阻、接地電壓、低值電阻測量 |
|
電源 |
12V DC（8節2號干電池） |
|
背光 |
可控白屏背光，適合昏暗場所使用 |
|
測量方式 |
精密三線法、簡易二線法測量接地電阻 |
|
測量方法 |
接地電阻測量：額定電流變極法 |
|
|
對地電壓：平均值整流(P-E接口間) |
|
量程 |
接地電阻： 0.000Ω～200KΩ |
|
|
接地電壓： 0.000V～600V（50Hz/60Hz） AC |
|
分辨率 |
0.001Ω; 0.001V |
|
精度 |
二三線法測量接地電阻(R)： 1. 0.000Ω～10.00KΩ：±2%rdg±5dgt 2. 10.0K~100.0KΩ： ±3%rdg±5dgt 3. 100.0K~200.0KΩ： ±3.5%rdg±5dgt 注：干擾電壓5V時的附加誤差≤±5%rdg±5dgt |
|
|
接地電壓：±2%rdg±5dgt（50Hz/60Hz） |
|
測試電壓波形 |
正弦波 |
|
測試頻率 |
412Hz、825Hz、1280Hz |
|
測試電流 |
0.001Ω~200.0Ω檔：約20mA恒流 200Ω~10.00KΩ檔：約3.0mA恒流 10.0KΩ~200.0KΩ檔：約0.25mA恒流 |
|
開路測試電壓 |
AC 90V max |
|
顯示模式 |
超大LCD顯示 |
|
測量指示 |
測量中LED閃爍指示，LCD倒計數顯示 |
|
LCD尺寸 |
140mm×85mm |
|
LCD顯示域 |
123mm×66mm |
|
產品尺寸 |
儀表尺寸：266mm(長)×220mm(寬)×90mm(高) |
|
|
外包裝尺寸：315mm(長)×210mm(寬)×275mm(高) |
|
測量時間 |
對地電壓：約2次 /秒 接地電阻：約5秒/次 |
|
測量次數 |
5000次以上(短路測試，測1次，停30秒再測) |
|
線路電壓 |
AC 600V以下測量 |
|
通訊接口 |
具有USB接口，存儲數據可以通過軟件上傳電腦 |
|
數據保持 |
保持數據時“HOLD”符號指示 |
|
數據存儲 |
300組，“HOLD”存儲指示，存儲已滿顯示“FULL”符號 |
|
數據查閱 |
查閱數據時“READ”符號指示 |
|
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
干擾測試 |
自動識別干擾信號；測量時P-E間干擾信號電壓高于5伏LCD顯示“NOISE”符號 |
|
報警功能 |
測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
|
電池電壓 |
當電池電量不足時，儀器低電報警，顯示電池電壓低符號，提醒用戶及時更換電池 |
|
自動關機 |
沒有任何操作時，約15分鐘后自動關機 |
|
功耗 |
背光：25mA max(單獨背光耗電) |
|
|
待機：35mA max(開機后背光關閉) |
|
|
測量：150mA max(背光關閉) |
|
質量 |
儀表：約1.55kg(含電池) |
|
|
總質量：約4.12kg(含包裝) |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
過壓保護 |
C-E端口間 AC 600V P-E端口間 AC 600V P-C端口間 AC 600V |
|
絕緣電阻 |
>500MΩ (測試線與機殼間) |
|
耐壓 |
AC 10.0kV/50Hz 1min |
|
電磁特性 |
IEC61326(EMC) |
|
適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；JJG 366-2004(接地電阻表)。 |
