產品簡介

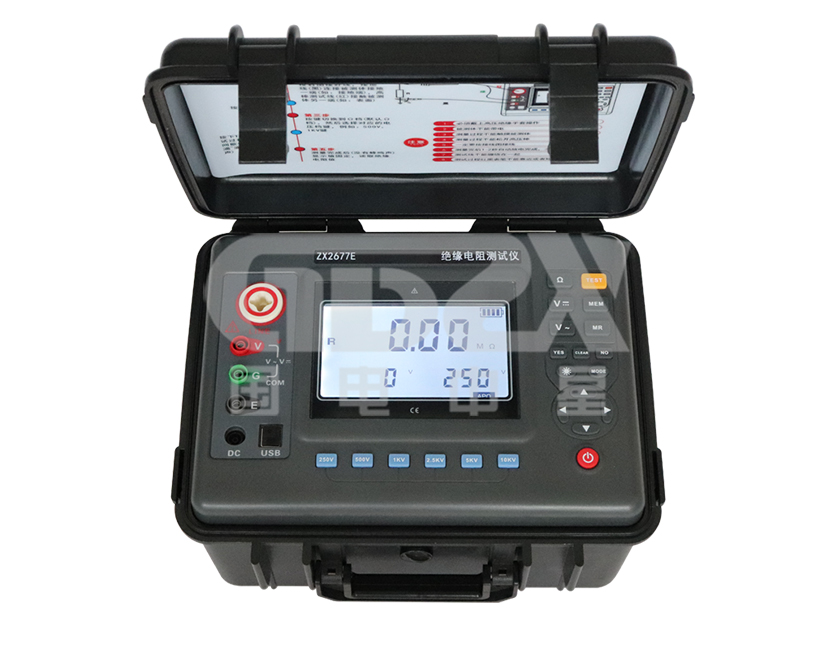

ZX2677E絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。 額定絕緣測試電壓范圍250V～10kV,絕緣電阻測量范圍0.01MΩ～2000GΩ。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
性能特點
1. 本儀表適用于高壓電力設備,電纜,變壓器,電力電容和高壓開關等電氣測試設備的絕緣測試.
2. 本儀表采用電池供電,具有體積小,重量輕,便于攜帶等優點,儀表內部自動量程轉換電路的運用大大提高了儀表的測量上限值.
3. 硬質的包裝機殼作為必要的配件,儀表各探頭的外殼都是塑料的緊密結構,具有很好的密封性和防水性.
4. 采取低功耗設計,消耗電流為80mA,8節1.5V五號電池在負載時能夠連續工作7小時,或者最小負載時,工作12小時
5. 帶有充電電池的新型表具有交、直流兩用功能,配備大容量鋰電池。專業制作的鋰電池充電器，具有過壓、過流充電自動保護功能。充滿電后充電器由紅燈轉換成綠燈。無需守候。充電速度快，提高工作效率。
技術參數
|
功能 |
絕緣電阻測試，電壓測試 |
|
|
基準條件 |
23℃±5℃，75%rh以下 |
|
|
額定電壓(V) |
250；500；1000；2500；5000V；10KV |
|
|
測量電壓(V) |
額定電壓×（1±10%） |
|
|
絕緣電阻量程（GΩ） |
0.01MΩ～2000GΩ |
分辨率: 0.01MΩ |
|
直流電壓量程 |
0～1000V |
分辨率: 0.1V |
|
交流電壓量程 |
0～750V |
分辨率: 0.1V |
|
輸出短路電流 |
≥5mA(10KV) |
|
|
吸收比和極化指數測量 |
有 |
|
|
電源 |
12.6V充電鋰電池 |
|
|
背光 |
可控灰白屏背光，適合昏暗場所使用 |
|
|
顯示模式 |
4位超大LCD顯示，灰白屏背光 |
|
|
LCD顯示尺寸 |
108mm×65mm |
|
|
儀表尺寸 |
長寬高：277.2mm×227.5mm×153mm |
|
|
USB接口 |
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
|
通 訊 線 |
USB通訊線1條 |
|
|
測試線 |
高壓棒紅色3米，高壓測試線黑色1.5米，綠線1.5米 |
|
|
數據存儲 |
500組，閃爍顯示“FULL”符號表示存儲已滿 |
|
|
數據查閱 |
數據查閱功能：“MR”符號顯示 |
|
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
|
報警功能 |
測量值未超過報警設定值時發出報警提示 |
|
|
功耗 |
待機: 30mA Max(背光關閉), 開機開背光: 42mA Max， 測量：300mA Max(背光關閉) |
|
|
儀表質量 |
2750g(含電池) |
|
|
電池電壓 |
電池電壓不足，顯示低電符號 |
|
|
自動關機 |
儀表無操作15分鐘關機 |
|
|
絕緣電阻 |
≥50MΩ(測量線路與外殼間) |
|
|
耐壓 |
AC3kV/50Hz 1min |
|
|
工作溫度和濕度 |
－10℃～+50℃＜85%RH |
|
|
貯存溫度和濕度 |
－15℃～+55℃＜90%RH |
|
|
適合安規 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
|
