產品概述

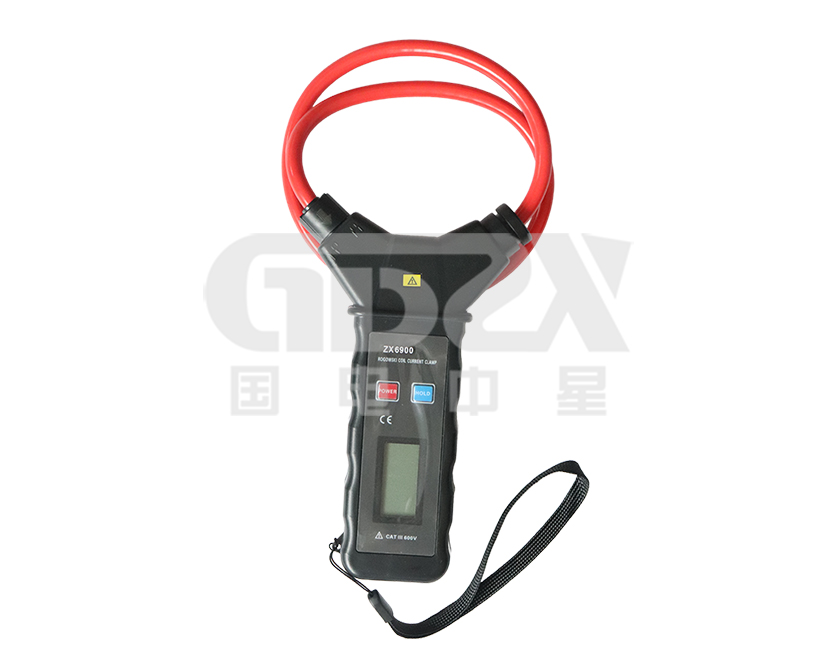

ZX6900柔性大電流鉗表是為現場測試交流大電流而精心設計制造的。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
性能特點
采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。
輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。
柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
具有峰值保持、數據保持、數據存儲等功能，使用方便，是電工安全檢測的必備工具。
技術參數
|
功 能 |
交流大電流 |
|
電 源 |
鋅錳干電池 6F22 9V |
|
測試方式 |
柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。 |
|
線圈內徑 |
內徑φ200mm |
|
量 程 |
AC 0.00A～9999A |
|
分 辨 率 |
AC 10mA |
|
精 度 |
±2%rdg±3dgt(導線處于柔性線圈中心位置，23℃±2℃) |
|
線圈長度 |
長度628mm |
|
線圈粗細 |
φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
|
被測電流頻率 |
50Hz/60Hz(自動識別) |
|
儀表尺寸 |
寬高厚190mm×370mm×40mm |
|
LCD尺寸 |
35mm×21.5mm；顯示域：32mm×15mm |
|
背 光 |
有背光，方便昏暗場使用 |
|
質 量 |
200g(含電池)； |
|
電場干擾 |
無磁滯效應，抗干擾能力較強 |
|
位置誤差 |
被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
|
采樣速率 |
2次/秒 |
|
數據存儲 |
99組，閃爍顯示“FULL”符號表示存儲已滿 |
|
峰值保持 |
峰值捕獲保持功能，測試中長按POWER不放手顯示峰值 |
|
數據保持 |
數據保持功能：“DH”符號顯示 |
|
線路電壓 |
AC600V以下線路測試 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
電池電壓 |
當電池電壓降到約7.2V時，電池電壓低符號，提醒更換電池。 |
|
額定電流 |
約8mA |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣電阻 |
100MΩ或更大,1000V |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |
