GB42296電動自行車充電器測試儀

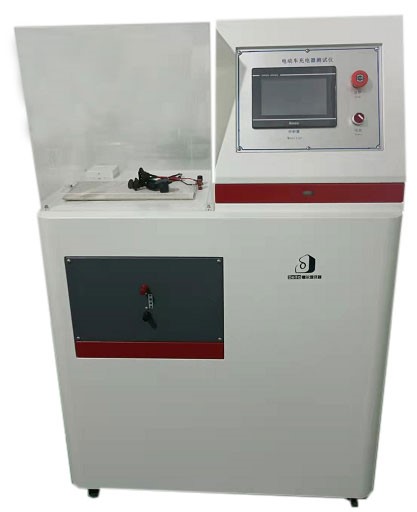

（參考圖片）
一、設備用途：
GB42296電動自行車充電器測試儀適用于電動自行車用充電器過充切斷和延時切斷性能檢測。在充電器輸出端串接直流電參數測量儀后與電子負載連接，接通電源，對電子負載進行模擬充電。記錄充電器在高效充電區電子負載的充電量，轉人涓流充電狀態時或切斷的時間。當充電器進人涓流充電區時，記錄輸出電流切斷，或者當電流表的讀數下降到小于5 mA時候的時間。在充電器對電池在高壓充電區充電時，持續時間不應超過180 min，電池充入電量不超過1.20C（額定容量）時，充電器應自動轉人下一個充電階段（狀態），或者切斷輸出電流。當充電器進人涓流充電階段，持續時間不超過180 min，應自動切斷輸出電流。
二、符合標準：
GB42296-2022《電動自行車用充電器安全技術要求》標準中6.4.2超溫保護、6.4.3過充切斷、6.4.4延時切斷章節試驗要求。
GB42296-2022《電動自行車用充電器安全技術要求》標準的技術內容主要測試項目有：充電器的機械安全及結構的外殼沖擊、跌落、振動、結、內部布線；充電器的電氣安全的泄露電流、電氣強度、電氣間隙、爬電距離和固體絕緣、防觸電保護、非正常工作、熔斷器、充電參數、電源軟線和輸出線、接地措施；充電器的環境適應性的低溫、高溫、恒定濕熱、防異物侵入、防水；充電器的發熱與熱失控中溫升、超溫保護、過充切斷、延時切斷性能檢測等指標。
三、主要技術參數：
|
1、通道信息 |
|||
|
控制方式 |
PLC 觸摸屏控制 |
||
|
試驗通道 |
1個通道 |
||
|
循環次數 |
1～99999次 |
||
|
設定時間 |
1～99999s |
||
|
電流切斷時間 |
1～99999s |
||
|
時間精度 |
±1s |
||
|
2、饋電式變頻電源 |
|||
|
容量 |
0～20KW |
||
|
輸出電壓 |
低檔:1.0～150.0V； 最大電流25A 高檔:150.1V～300.0V； 最大電流12.5A |
||
|
輸出頻率 |
調頻:45Hz～400Hz 定頻:50Hz、60Hz、400Hz |
||
|
過載能力 |
1.0Ie＜ I輸出≤1.1Ie，延時15s切斷輸出 1.1Ie≤ I輸出≤1.2Ie，延時5s切斷輸出 |
||
|
3、高性能電子負載 |
|||
|
輸入電壓 |
0～120V |
||
|
輸入電流 |
0～60A |
||
|
功率回讀值 |
量程 |
750W |
|
|
分辨率 |
10mW |
||
|
精確度 |
±(0.2%+0.2%FS) |
||
|
4、智能化數字功率計 |
|||
|
項目 |
電壓 |
電流 |
|
|
輸入量程(RMS) |
直接輸入： CF=3： 15V/30V/60V/150V/300V/600V CF=6： 7.5V/15V/30V/75V/150V/300V |
直接輸入： CF=3： 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A CF=6： 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A |
|
|
外部輸入： CF=3：2.5V/5V/10V CF=6：1.25V/2.5V/5V |
|||
|
濾波器 |
線路濾波：可選擇OFF、50Hz或5kHz |
||
|
頻率濾波：可選擇OFF、50陽z或5kHz |
|||
