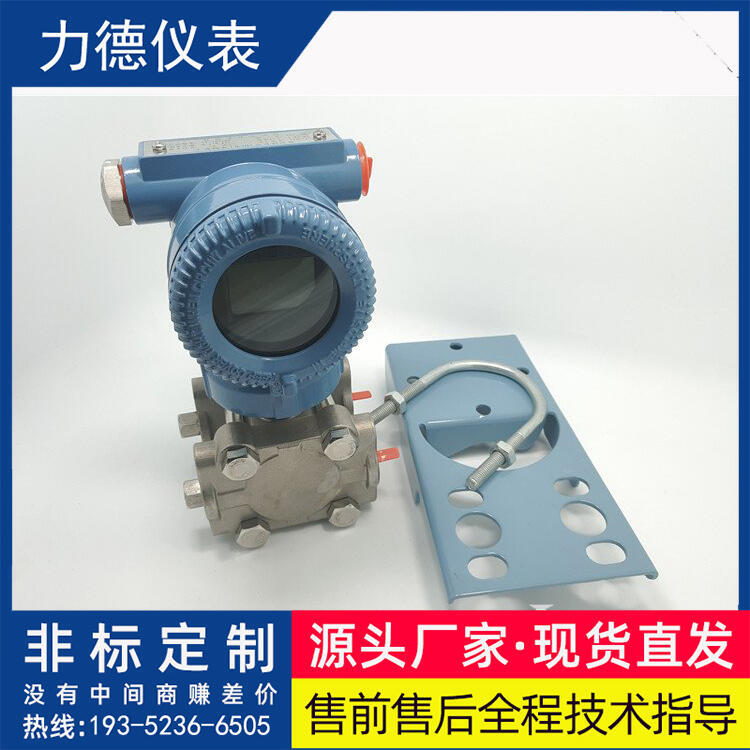

1151壓力變送器/1151差壓變送器產品概述：
1151/3351DP變送器的關鍵原材料、元器件和零部件均源自進口或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理*、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上*融合了目前為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
1151壓力變送器/1151差壓變送器產品特點：
超級的測量性能，用于壓力、差壓、液位、流量測量
精度高：數字精度+（-）0.05%；模擬精度+（-）0.5%~+（-）0.1%F.S
量程、零點外部連續可調，量程比100：1
正遷移可達500%、負遷移可達600%
穩定性能好，穩定性：0.25% 60個月
耐過壓
固體傳感器設計
全系列統一結構、互換性強
接觸介質的膜片材料可選
低壓澆鑄鋁合金殼體
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現佳測量
采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級
技術參數
使用對象：液體、氣體;和蒸汽
供電電壓：12～36V DC，標準值24VDC；
輸出信號：4～20mADC；(特殊可為四線制220V AC供電0-10mA DC輸出)
環境溫度：－25～70℃（一般變送器），－15～70℃（帶現場指示器）
測量溫度：-40-104℃，法蘭灌充硅油-40-104℃，灌充高溫硅油15-315℃
儲藏溫度：－40～100℃；
相對溫度：0-RH
防護等級：dⅡBT4，iaⅡCT5；
電源影響：小于輸出范圍的±0.005%/V；
振動影響：在任何方向上振動200Hz，引起的誤差為zui大范圍的0.05%／g（微差壓為0.25%／g）；
安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于0.24Pa的零位誤差，誤差可通過調整零位來消除，對量程無影響；
穩定性：六個月內不超過變送器的精度；
指示器：線性指示0～；3-1/2位LCD液晶顯示
量程和零位：外部連續可調；
正負遷移：zui大正遷移量為500%，zui大負遷移量為600%
材料隔離膜片：316L不銹鋼，哈式合金-C，蒙耐爾合金，鉭
排氣/排液閥：316L不銹鋼，哈式合金-C，蒙耐爾合金
法蘭和接頭：316L不銹鋼，哈式合金-C，蒙耐爾合金
"O"型圈：氟橡膠
灌充液：硅油惰性油
螺栓：316L不銹鋼
電子殼體：低銅鋁合金
產品選型
|
1151/3351DP變送器 |
說明 |
||||||||
|
量程范圍 |
2 |
|
0~0.125-1.5KPa |
||||||
|
3 |
|
0~1.3-7.5KPa |
|||||||
|
4 |
|
0~6.2-37.4 KPa |
|||||||
|
5 |
|
0~31.1-186.8 KPa |
|||||||
|
6 |
|
0~117-690 KPa |
|||||||
|
7 |
|
0~345-2068 KPa |
|||||||
|
8 |
|
0~1170-6890 KPa |
|||||||
|
9 |
|
0~3450-20680 KPa |
|||||||
|
0 |
|
0~6890-41370 KPa |
|||||||
|
輸出 |
E |
|
4-20mADC |
||||||
|
F |
|
智能式Hart協議 |
|||||||
|
J |
|
4-20mADC為輸入壓力平方根 |
|||||||
|
接液零件材料 |
|
|
法蘭接頭 |
排氣/排氣閥 |
隔離膜片 |
灌充液體 |
|||
|
22 |
|
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
23 |
|
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
硅油 |
||||
|
24 |
|
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
硅油 |
||||
|
25 |
|
316不銹鋼 |
316不銹鋼 |
鉭 |
硅油 |
||||
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
||||
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
||||
|
44 |
|
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
硅油 |
||||
|
附加功能 |
M1 |
0-線性指示表 |
|||||||
|
M2 |
0-平方根指示表 |
||||||||
|
M3 |
31/2液晶數字顯示 |
||||||||
|
|
不帶表頭 |
||||||||
|
B1 |
管裝彎安裝板 |
||||||||
|
B2 |
板裝彎安裝板 |
||||||||
|
B3 |
管裝平安裝板 |
||||||||
|
|
不帶安裝板 |
||||||||
|
D1 |
排泄閥在壓力室上部 |
||||||||
|
D2 |
排泄閥在壓力室下部 |
||||||||
|
C1 |
1/2-14NPT引壓接頭后部焊Ф14引壓管 |
||||||||
|
C2 |
M20×1.5丁字形陽螺紋連接頭 |
||||||||
|
C3 |
M20×1.5丁字形陽螺紋連接塊另加丁字形接頭 |
||||||||
|
C4 |
1/2-14NPT錐管陰螺紋連接頭 |
||||||||
|
d |
隔爆型ExdⅡBT4 |
||||||||
|
i |
本安型iaⅡCT6 |
||||||||
|
|
|
靜壓1MPa |
|||||||
|
|
靜壓4MPa |
||||||||
|
H1 |
靜壓10MPa |
||||||||
|
H2 |
靜壓14MPa |
||||||||
|
H3 |
靜壓25MPa |
||||||||
|
H4 |
靜壓32MPa |
||||||||
