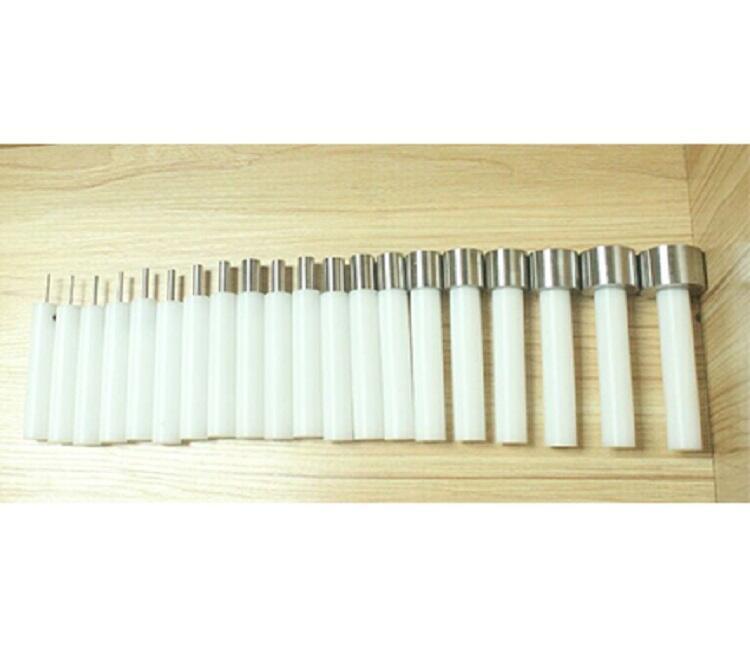

圓導體的可插入性量規，測試項目：最大橫截面積的導體的插入能力；執行標準：GB/T 20234.1-2023 標準條款 6.3.8.1；GB/T 11918.1-2014 標準條款 11.2.1。
主要技術參數：
1、測試項目：最大橫截面積的導體的插入能力；
2、執行標準：GB/T 20234.1-2023 標準條款 6.3.8.1；GB/T 11918.1-2014 標準條款 11.2.1；
3、設備構造：參考圖 8 示意圖；
圖 8 用以檢查最大規定橫截面積的未經處理的圓導體的可插入性的量規
4、材料：優質的 SuS304 號不銹鋼；
5、量規規格：φ1.6mm~φ41mm，詳見表 1；
6、數量：共 20 件。
表 1 導體的最大橫截面積與對應的量規規格
|
導線橫截面積 |
可插入性量規 |
||
|
軟 mm2 |
硬 單芯或絞股，mm2 |
直徑a mm |
a的偏差 mm |
|
1 |
1 |
1.6 |
0/-0.05 |
|
1.5 |
1.5 |
1.9 |
0/-0.05 |
|
2.5 |
4 |
2.8 |
0/-0.05 |
|
4 |
6 |
3.4 |
0/-0.06 |
|
6 |
10 |
4.3 |
0/-0.06 |
|
10 |
16 |
5.4 |
0/-0.06 |
|
16 |
25 |
6.7 |
0/-0.07 |
|
25 |
35 |
8.0 |
0/-0.07 |
|
35 |
50 |
10.0 |
0/-0.07 |
|
50 |
70 |
12.0 |
0/-0.08 |
|
70 |
95 |
14.0 |
0/-0.08 |
|
95 |
120 |
16.0 |
0/-0.08 |
|
120 |
150 |
18.0 |
0/-0.08 |
|
150 |
185 |
20.0 |
0/-0.08 |
|
185 |
240 |
25.0 |
0/-0.08 |
|
240 |
300 |
28.0 |
0/-0.08 |
|
300 |
400 |
28.5 |
0/-0.08 |
|
400 |
500 |
33.0 |
0/-0.08 |
|
500 |
630 |
37.0 |
0/-0.08 |
|
630 |
800 |
41.0 |
0/-0.08 |
