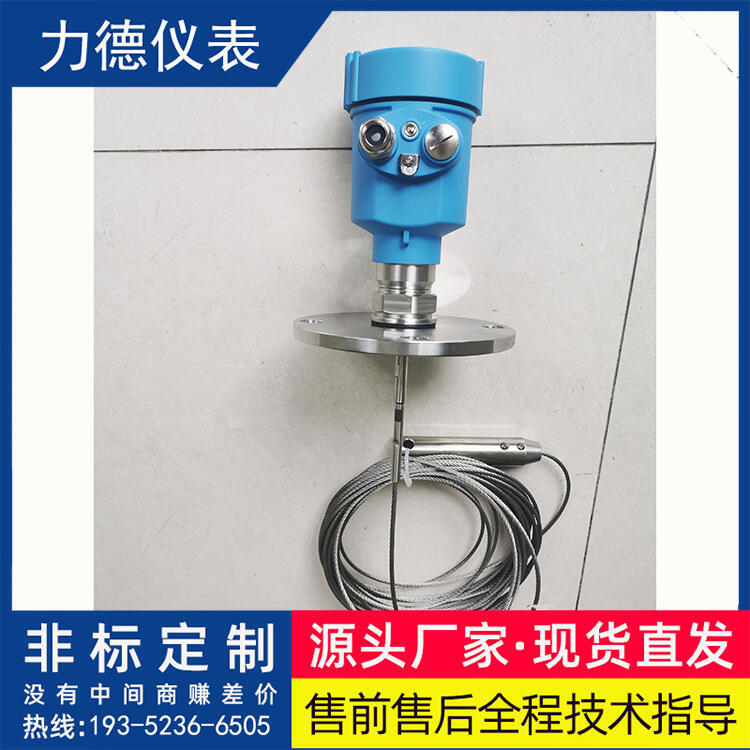

汽鼓導波雷達物位計產品概述
雷達物位計是基于時間行程原理的測量儀表。雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。傳感器發射出脈沖并沿纜式或桿式傳導，當脈沖波遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。

汽鼓導波雷達物位計產品介紹：
應    用：液體、固體粉末
測量范圍：30米
過程鏈接：法蘭
過程溫度：-40～250℃
過程壓力：-0.1～2Mpa
精    度：±3mm
頻率范圍：100MHZ～1.8GHZ
防爆/防護等級 Exib IIC T6 Gb/IP67
信號輸出：4～20mA/HART
安裝指南
下述的安裝指南適用于纜式和桿式探頭測量固體粉料和液體物體。同軸管式探頭只適用于液體物體。
安裝位置：
● 盡量遠離出料口和進料口。
● 對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。
● 建議安裝在料倉直徑的1/4處。
● 纜式探頭或桿式探頭離罐壁*小距離不小于300mm，建議大于等于500mm。
● 探頭底部距罐底大約30mm。
● 探頭距罐內障礙物*小距離不小于200mm。
● 如果容器底部是錐型的，傳感器可以安裝在罐頂中央，這樣可以一直測量到罐底。


下圖為桿式雷達安裝圖，主要用于液體液位測量。
● 可以測量介電常數大于等于1.9的任何介質。
● 一般用于測量粘度≤500cst而且不容易產生粘附的介質。
● 桿式雷達*大量程可以達到6米。
● 對蒸汽和泡沫有很強的抑制能力，測量不受影響。


下圖為同軸管式雷達安裝圖，主要用于液體液位的測量。
● 介電常數比較小的液體物料可以采用同軸管式測量方式，以保障良好的準確測量。
● 可以測量介電常數大于等于1.6的任何介質。
● 一般用于測量粘度≤500cst而且不容易產生粘
附的介質。
● 同軸管雷達*大量程可以達到6米。
● 對蒸汽和泡沫有很強的抑制能力，測量不受影響。


安裝方法
● 合理安裝能確保儀表長期可靠而**的測量。
 儀表可采用螺紋連接，螺紋安裝管高度不要超過100mm，還可以采用在短管上安裝。安裝短管直徑在2″至6″則安裝短管高度應≤100mm，若安裝于較長的短管上，應底部固定纜式探頭或選用對中支架以避免與短管末端接觸。


● DN200或DN250的安裝于短管內安裝
當儀表需要安裝于直徑大于200mm短管時，短管內壁產生回波，在介質介電常數較低的情況下會引起測量誤差。因此，對于一個直徑為200mm或250mm的短管，需要選一個帶“喇叭接口"的特殊法蘭。
