一，閃光報警儀產品概述：

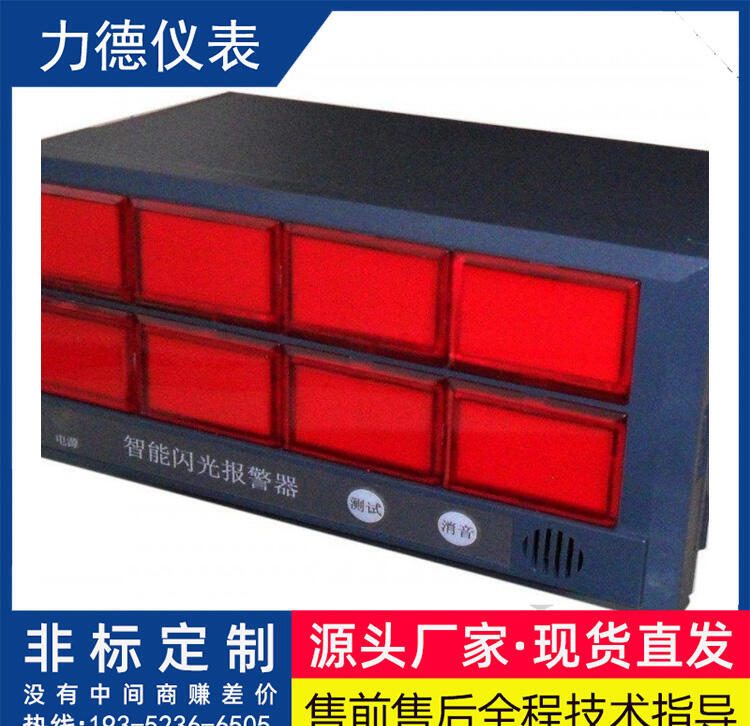

LD-700智能與各種有電壓開關或無電壓接點開關的控制檢測儀表配合使用，當生產過程中的參數超極限值，發出聲光報警信號，并輸出報警接點，以引起操作人員注意，并采取措施。
功能特點：
LD-700智能路輸入信號，對應八個高亮度數碼管或發光模塊分別顯示各通道的當前狀態。測試功能由外部接點開關或面板按鍵啟動。消音功能由外部接點開關或面板按鍵控制。
二，閃光報警儀技術指標：
輸入信號：無電壓開關接點或電壓信號 ，電壓輸入允許范圍為4-24VDC
顯示方式： 八個0.8英寸高亮度數碼管或發光模塊分別顯示各通道的當前狀態
報警輸出：1個繼電器報警輸出，觸點容量為 AC220V/3A
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下
按鍵功能：
SET--復位鍵
▲---測試鍵
▼---報警輸出清除鍵
CLR---消音鍵
端子接線圖
無電壓開關接點輸入 電壓信號輸入
|
內
容
|
代碼說明 | ||||||
| XSSG/ |
8點輸入，1點繼電器輸出。測試、消音控制輸入。0.8″紅色數碼顯示。
儀表電源220V AC或（9~30）V DC
|
||||||
| 外形尺寸 | A－ | 橫式160(W)×80(H)×125(L) | |||||
| 輸入信號 | 1 | 無電壓開關接點 | |||||
| 2 | 4~12V電壓 | ||||||
| 外供電源 | B0 | 無外供電源，可省略 | |||||
| B1 | 外供24VDC | ||||||
| B2 | 外供12VDC | ||||||
| 通訊接口 | S0 | 無通訊接口，可省略 | |||||
| S1 | RS232接口 | ||||||
| S2 | RS485接口 | ||||||
| 儀表電源 | V0 | AC220V,可省略 | |||||
| V1 | DC24V | ||||||
| V2 | 其它 | ||||||
|
內
容
|
代碼說明 | ||||||
| XSSG/ |
8點輸入，1點繼電器輸出。測試、消音控制輸入。0.8″紅色數碼顯示。
儀表電源220V AC或（9~30）V DC
|
||||||
| 外形尺寸 | A－ | 橫式160(W)×80(H)×125(L) | |||||
| 輸入信號 | 1 | 無電壓開關接點 | |||||
| 2 | 4~12V電壓 | ||||||
| 外供電源 | B0 | 無外供電源，可省略 | |||||
| B1 | 外供24VDC | ||||||
| B2 | 外供12VDC | ||||||
| 通訊接口 | S0 | 無通訊接口，可省略 | |||||
| S1 | RS232接口 | ||||||
| S2 | RS485接口 | ||||||
| 儀表電源 | V0 | AC220V,可省略 | |||||
| V1 | DC24V | ||||||
| V2 | 其它 | ||||||
