雷達物位天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。(因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的)
注：使用雷達物位計時，務必保證*高料位不能進入測量盲區(圖中D所示區域）。
三、特點
◆雷達物位計采用了高達26GHz的發射頻率，因而具有：非接觸雷達，無磨損，無污染
◆天線尺寸小，便于安裝。
◆波長更短，對在傾斜的固體表面有更好的反射。
◆測量盲區更小，對于小罐測量也會取得良好的效果。
◆波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。幾乎不受腐蝕、泡沫影響。幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
◆嚴重粉塵環境不會影響電磁波工作
◆高信噪比，即使在波動的情況下也能獲得更優的性能。
◆高頻率，是測量固體和低介電常數介質的*選擇。

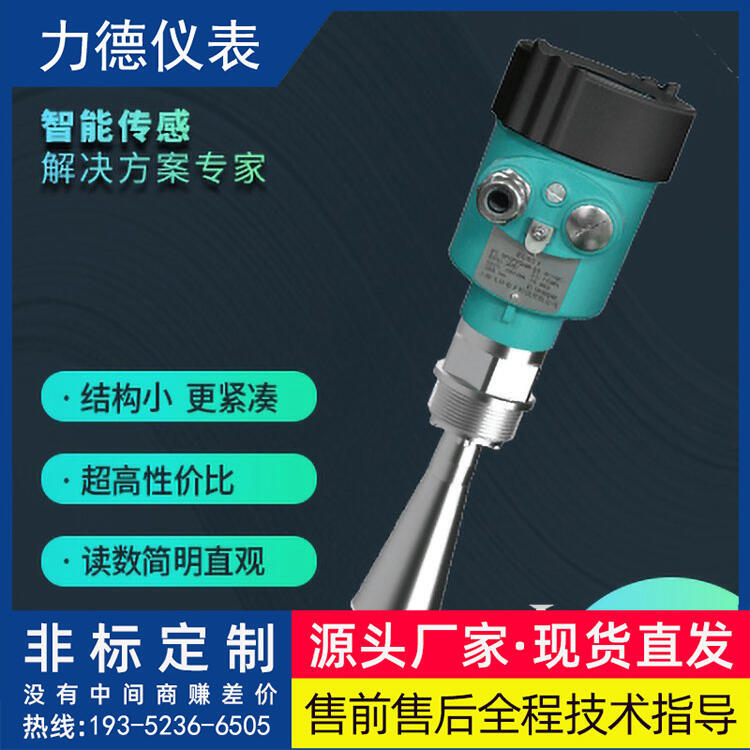

棒式防腐雷達物位計技術參數
特 點： 防腐型一體式雷達天線，盲區小、安裝簡單、高精度。
應 用： 主要應用于化工、冶煉、食品加工、污水等行業的各種腐蝕性液體（例如:鹽酸、硝酸、硫酸、堿液等）儲罐液位高度測量。
*量程: 20米
過程溫度：(-60～120)℃
過程壓力：(-0.1～0.3）MPa
精 度：±3mm
重 復 性：±1mm
過程連接：螺紋、法蘭
頻率范圍：26GHz
信號輸出：（4~20)mA/HART協議（24V DC 兩線制/四線制）/（4~20)mA/HART協議（220V AC 四線制）
防爆等級：Exia IIC T6 Ga
防護等級：IP 67
