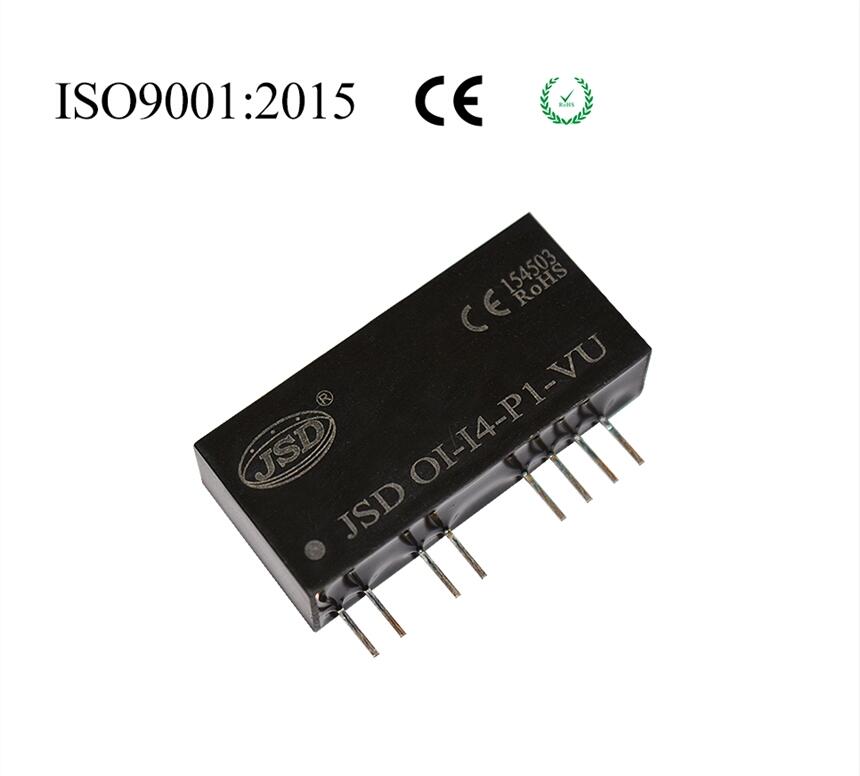

兩線制無源4-20mA隔離放大器模塊
|
特征： |
應用： |
|
◆低成本、小體積、SIP封裝,符合UL94-V0阻燃標準 ◆信號輸入、信號輸出相互之間3000VDC隔離 ◆產品無需外部提供工作電源，無需外接元件 ◆4-20mA/0-20mA電流輸入0-20mA /4-20mA電流輸出 ◆工業級溫度范圍: -45-+85 ℃
◆全量程范圍內極高的線性度（非線性度<0.2%） ◆超寬范圍電壓輸入(7.5-32VDC) ◆低阻抗(壓降<3V) |
◆模擬信號數據隔離、采集 ◆工業現場信號隔離 ◆遠程長線無失真傳輸 ◆模擬信號地線干擾抑制 ◆4-20mA隔離信號傳輸 ◆儀器儀表與傳感器信號收發
◆電力監控、醫療設備隔離安全柵
|
產品概述：
捷晟達科技的JSD TAW-100L系列隔離放大器是4-20mA電流環隔離模塊,該隔離器模塊是兩線制隔離接口,前級輸入4-20mA,后級輸出4-20mA,并無需工作電源供電,有效的解決了電流信號對工作電源的依賴,實現了4-20mA標準信號的高精度及高線性度的隔離. 從而實現信號遠距離、無失真傳輸的需要。本模塊輸入輸出兩端能達到3KVDC隔離電壓。 JSD TAW-100L系列產品使用非常方便無需外接任何元件即可實現 4-20mA電流環隔離等變送功能。
捷晟達科技的JSD TAW-100L系列隔離放大器有PCB板上焊接和國際標準DIN35導軌卡槽固定兩種安裝方式，導軌安裝的可以實現模擬信號一進一出、二進二出、三進三出，四進四出的功能,用戶購買后只需按產品技術資料接線即可,方便用戶安裝使用。
捷晟達科技的JSD TAW-100L系列隔離放大器產品使用非常方便，無需外接任何元件，即可實現工業現場信號的隔離轉換功能, 并實現信號長線無失真傳輸。該產品簡化了用戶的設計,大大的提高了PCB板空間的利用率。
選型表：
|
產品選型參數一覽表: |
|
|
信號輸入： |
信號輸出： |
|
電流(mA) |
電流(mA) |
|
4-20mA |
4-20mA |
|
0-20mA |
0-20mA |
|
|
|
|
|
|
型號舉例：
例1： 信號輸入：4-20mA； 信號輸出：4-20mA； 產品型號：JSD TAW-100L
例2： 信號輸入：0-20mA； 信號輸出：0-20mA； 產品型號：JSD TAW-100L
特性參數：
|
特性標識 |
參數名稱 |
測試條件 |
最小 |
典型值 |
MAX
|
單位 |
||
|
隔離特性 |
隔離電壓 |
AC,50Hz,時間為1分鐘, 濕度<70%,漏電流<1mA |
|
3000 |
|
V(rms) |
||
|
絕緣電阻 |
500VDC（輸入與輸出） |
|
100 |
|
MΩ |
|||
|
傳輸特性 |
增益溫漂 |
|
|
±50 |
|
ppm/℃ |
||
|
非線性度 |
|
|
±0.1 |
±0.2 |
%FSR |
|||
|
信號輸入電壓范圍 電流 |
|
7.5 |
|
32 |
V |
|||
|
信號輸入 |
電流 |
|
4 |
|
20 |
mA |
||
|
信號輸出 |
電流 |
|
4 |
|
20 |
mA |
||
|
負載能力 |
電流 |
|
|
250 |
300 |
Ω |
||
|
頻率響應 |
(小信號帶寬)Io=20mA
|
|
2 |
|
KHz |
|||
|
信號輸出紋波 |
|
|
10 |
30 |
mVRMS |
|||
|
電源輸 入特性 |
工作電源 |
電壓 |
|
―― |
―― |
―― |
VDC |
|
|
功耗 |
|
―― |
―― |
―― |
W |
|||
|
范圍 |
|
―― |
―― |
―― |
% |
|||
|
其它特性 |
焊接溫度 |
焊點距外殼1.5mm,10秒 |
|
|
300 |
℃ |
||
|
工作環境溫度 |
|
-45 |
|
85 |
℃ |
|||
|
貯存環境溫度 |
|
-55 |
|
105 |
℃ |
|||
|
產品重量 |
|
7.5 |
8 |
|
g |
|||
|
備注: |
常規產品負載≤300Ω，如有特殊要求，也可定做。 |
|||||||
引腳功能說明：
|
信號輸出類型 |
Pin腳描述 |
功能描述 |
Pin腳描述 |
功能描述 |
封裝方式 |
|
無源4-20mA |
1 |
信號輸入Iin+ |
7 |
空腳 |
單列 直插
SIP |
|
2 |
信號輸入Iin- |
8 |
空腳 |
||
|
3 |
空腳 |
9 |
信號輸出Io- |
||
|
4 |
空腳 |
10 |
信號輸出Io- |
||
|
5 |
空腳 |
11 |
信號輸出Io+ |
||
|
6 |
空腳 |
12 |
信號輸出Io+ |
接線應用圖:
使用注意事項：
1、使用前，請仔細閱讀產品說明書，如有疑問，請與本公司技術支持或售后服務聯系；
2、請不要將產品安裝在危險區域使用，產品工作電源為直流電源，嚴禁使用220V交流電源給產品做為工作電源，“NC”腳不能與任何外部電路連接，否則會損傷產品本身；
3、本文產品布板尺寸圖均以“mm”和“英寸”為單位，“[ ]”內是英寸；
4、產品質保3年，從發貨之日計算，質保期間，產品正常使用過程中出現產品質量問題均由本公司免費維修或更換；
5、嚴禁私自拆裝產品，防止產品失效或發生故障；
6、本文參數除特殊說明外，都是在Ta=25℃，濕度<75%，輸入標稱參數和輸出額定負載時測得；
7、本文所有指標測試方法均依據本公司企業標準；
