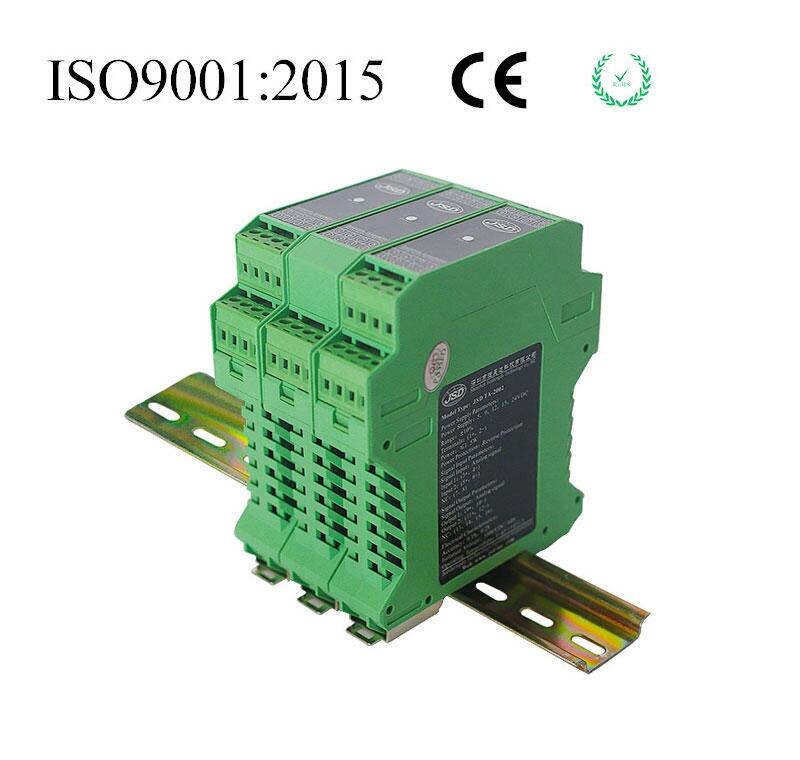

模擬量兩線制4-20mA信號隔離變送器? ? ??四入四出模擬量兩線制無源4-20mA隔離變送器
|
特征： |
應用： |
|
◆薄體積，低成本，國際標準DIN35mm導軌安裝方式 ◆多端隔離(輸入、輸出間相互隔離) ◆四通道輸入四通道輸出,通道間相互隔離 ◆高精度等級（0.1%,0.2% F.S） ◆高線性度（0.1% F.S） ◆高隔離電壓（3000VDC/60S） ◆極低溫度漂移(35PPM/℃） ◆工業級溫度范圍( -45-+85 ℃） ◆產品性能可靠（MTBF＞50萬小時） ◆低阻抗（壓降<3V，20mA時） ◆超寬范圍電壓輸入（7.5-32V） ◆國際標準信號輸入與輸出(4-20mA/0-20mA) |
◆直流電流/電壓信號隔離、轉換及放大 ◆模擬信號地線干擾抑制及模擬量隔離、采集 ◆ 4-20mA/0-20mA等傳感器信號的隔離、變換并能實現信號分配變換功能??????
◆儀器儀表與傳感器信號收發 ◆電量隔離測控的工業現場 ◆模擬信號數據隔離、采集、變換及遠傳 ◆工業現場信號隔離及變換及遠程無失真?zhèn)鬏?span> ◆電力監控、醫療設備隔離安全柵 ◆克服變頻器、大型電機、功率設備、采集系統、?????? DCS及PLC現場的干擾 |
概述：
深圳捷晟達科技JSD TAW-4004-100L四通道模擬量兩線制無源4-20mA隔離變送器，是將輸入與輸出之間電氣絕緣的模擬信號進行隔離的小型儀表設備，該設備接收現場儀表的各種模擬量信號輸入，通過模擬量信號隔離變送器進行信號隔離調理，以標準模擬量信號的形式傳輸?shù)娇刂剖一騊LC、PC及DCS系統。本產品的輸入、輸出、通道間相互隔離，隔離電壓高達3000VDC，在電量隔離測控的工業現場、電力監控、醫療電子設備、模擬量4-20mA信號隔離及采集,遠程信號長線無失真?zhèn)鬏數确矫鎻V泛應用。該模擬量信號隔離變送器采用電磁隔離技術,具有高輸出精度、極低溫飄特性、高線性度,適合在震動，潮濕的工業應用現場，產品無需工作電源供電，國際標準DIN35mm導軌安裝方式，方便使用時安裝便捷等特點。如需單通道小體積的隔離變送器請選購:DIN35 1*1 MI 4-20mA 或選購JSD TAW-1001-100L系列隔離變送器.
特性參數：
|
特性標識 |
參數名稱 |
測試條件 |
最小 |
典型值 |
MAX |
單位 |
||
|
隔離特性 |
隔離電壓 |
AC,50Hz,時間為1分鐘, 濕度<70%,漏電流<1mA |
|
3000 |
|
V(rms) |
||
|
絕緣電阻 |
500VDC（輸入與輸出） |
|
100 |
|
MΩ |
|||
|
傳輸特性 |
增益溫漂 |
|
|
35 |
|
ppm/℃ |
||
|
非線性度 |
|
|
±0.1 |
±0.2 |
%FSR |
|||
|
信號輸入電壓范圍 |
|
7.5 |
|
32 |
V |
|||
|
信號輸入 |
電流 |
|
4 |
20 |
30 |
mA |
||
|
信號輸出 |
電流 |
|
4 |
20 |
30 |
mA |
||
|
負載能力 |
電流 |
|
|
250 |
300 |
Ω |
||
|
頻率響應 |
(小信號帶寬)Io=20mA
|
|
2 |
|
KHz |
|||
|
信號輸出紋波 |
|
|
10 |
30 |
mVRMS |
|||
|
電源輸 入特性 |
工作電源 |
電壓 |
|
―― |
―― |
―― |
VDC |
|
|
功耗 |
|
―― |
―― |
―― |
W |
|||
|
范圍 |
|
―― |
―― |
―― |
% |
|||
|
其他特性 |
工作環境溫度 |
|
-45 |
|
85 |
℃ |
||
|
貯存環境溫度 |
|
-55 |
|
105 |
℃ |
|||
|
產品重量 |
|
|
|
160 |
g |
|||
|
產品尺寸 |
|
115*100*23 |
mm |
|||||
選型及定義：
|
選型參數一覽表: |
|
|
信號輸入： |
信號輸出： |
|
電流(mA) |
電流(mA) |
|
4-20mA |
4-20mA |
|
0-20mA |
0-20mA |
|
|
|
? ? ? ? ?
選型舉例：
例：輸入1:4-20mA; 輸出1:4-20mA; 輸入2:4-20mA; 輸出2:4-20mA; 輸入3:4-20mA?輸出3:4-20mA; 輸入4:4-20mA; 輸出4:4-20mA; 產品型號:JSD TAW-4004-100L
引腳功能說明：
|
輸出類型 |
Pin腳描述 |
功能描述 |
Pin腳描述 |
功能描述 |
封裝方式 |
|
三通道電 流輸出型 |
1 |
信號輸入Signal In+ 1 |
9 |
信號輸出Signal Out+ 1 |
國際 標準 DIN35mm 導軌 安裝 |
|
2 |
信號輸入Signal In- 1 |
10 |
信號輸出Signal Out- 1 |
||
|
3 |
信號輸入Signal In+ 2 |
11 |
信號輸出Signal Out+ 2 |
||
|
4 |
信號輸入Signal In- 2 |
12 |
信號輸出Signal Out- 2 |
||
|
5 |
信號輸入Signal In+ 3 |
13 |
信號輸出Signal Out+ 3 |
||
|
6 |
信號輸入Signal In- 3 |
14 |
信號輸出Signal Out- 3 |
||
|
7 |
信號輸入Signal In+ 4 |
15 |
信號輸出Signal Out+ 4 |
||
|
8 |
信號輸入Signal In- 4 |
16 |
信號輸出Signal Out- 4 |
|
|
使用注意事項：
1、使用前請仔細閱讀產品說明書,如有疑問,請與本公司技術支持或售后服務聯系；
2、請不要將產品安裝在危險區域使用,產品為直流工作電源或無源,嚴禁使用220V交流電源給產品做工作電源,
“NC”腳不能與任何外部電路連接,否則會損傷產品本身；
3、產品質保3年,從發貨之日計算,質保期間,產品正常使用過程中出現產品質量問題均由本公司免費維修或更換；
4、嚴禁私自拆裝產品,防止產品失效或發生故障；
5、本文參數除特殊說明外,都是在Ta=25℃,濕度<75%,輸入標稱參數和輸出額定負載時測得；
6、本文所有指標測試方法均依據本公司企業標準；
