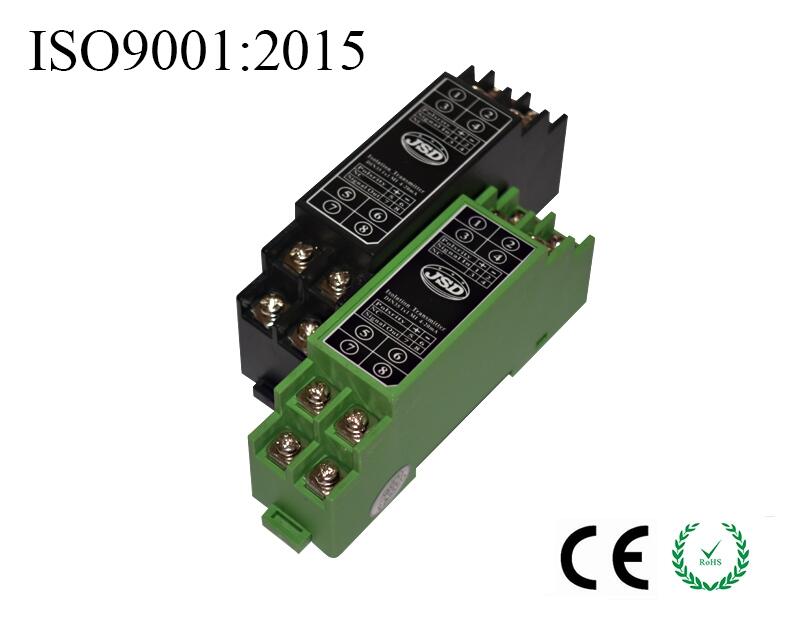

開關量轉模擬量信號隔離變送器 一進一出開關量轉模擬量信號隔離變送器
捷晟達科技JSD TAK-1001D系列開關量信號隔離變送器是將開關量信號隔離,轉換,變送及無失真遠傳到工業現場的標準模擬量電壓電流信號小型儀表設備,產品主要用于開關量信號控制工業現場設備的場合,也可當DA轉換器應用,該設備內置了多組微功耗高隔離的DC-DC電源和一組高隔離的光電耦合電路,內部SMD貼片工藝及新隔離技術，爬電距離能使產品輸入、輸出、工作電源間相互隔離,隔離電壓高達3000VDC,能夠有效的抑制工控系統復雜的現場環境下的強電及強磁場干擾,為工業自動化控制系統保駕護航。
深圳捷晟達科技(JSD)的JSD TAK-1001D系列一入一出開關量信號隔離變送器采用新型光耦隔離技術,比磁電隔離變送器具有更強的抗EMC電磁干擾的特性,輸出模擬量時可校準調節,溫飄特性小和線性度好,適合在震動潮濕的工業現場,具有成本低,使用方便,性能可靠穩定,廣泛應用在石油開采,化工,水工業,液壓傳動,過程控制,工業自動化等相關領域,產品國際標準DIN35mm導軌安裝方式,方便用戶直接接線安裝等特點。
|
特征： |
應用： |
|
◆開關量信號轉模擬量信號 ◆產品分辨靈敏,響應時間快 ◆三端隔離(輸入、輸出、工作電源間相互隔離) ◆高隔離耐壓(3000VDC/60S) ◆低成本、小體積，使用方便，可靠性高 ◆國際標準DIN35 導軌式安裝 ◆工業溫度范圍( -40~+85 ℃) ◆產品性能可靠(MTBF＞50萬小時) ◆輸入信號：5V、12V、15V或24V等開關量信號 ◆輸出信號: 0-3.3V, 0-5V, 0-10V, 4-20mA,0-20mA等 ◆工作電源:5V、12V、15V、24V、5-30V或220VAC等 |
◆開關量信號隔離,變送,長線無失真傳輸 ◆工業現場PLC控制及變頻器控制 ◆工業現場各種控制信號變送,轉換及控制 ◆工業鍋爐爐溫的自動選擇控制 ◆各種設備地線干擾抑制 ◆DA變換,工業開關設備控制系統
◆智能樓宇控制,安防工程應用 ◆設備運行調試與控制系統 ◆智能控制系統 |
選型定義：
|
選型參數一覽表 |
|||||
|
信號輸入代碼 |
工作電源代碼 |
信號輸出代碼 |
|||
|
1： |
高電平24V |
W: |
5-30VDC |
1： |
4-20mA |
|
2： |
高電平15V |
1： |
24VDC |
2： |
0-20mA |
|
3： |
高電平12V |
2： |
15VDC |
3： |
0-10mA |
|
4： |
高電平5V |
3： |
12VDC |
4： |
0-5V |
|
U： |
用戶自定義 |
4： |
5VDC |
5： |
0-10V |
|
|
|
5： |
220VAC |
6： |
1-5V |
|
|
|
U： |
用戶自定義 |
7： |
0-3.3V |
|
|
|
|
|
U： |
用戶自定義 |
|
備注： |
如需要特殊參數，可為您專業訂制生產。 |
||||
選型舉例：
例1：輸入：開關量高電平24V；工作電源：24V；輸出：0-5V；產品型號：JSD TAK-1001D-114
例2：輸入：開關量高電平5V；工作電源：220V；輸出：4-20mA；產品型號：JSD TAK-1001D-451
例3：輸入：開關量高電平15V；工作電源：24V；輸出：0-20mA；產品型號：JSD TAK-1001D-212
特性參數：
|
特性標識 |
參數名稱 |
測試條件 |
最小 |
典型值 |
MAX |
單位 |
|
|
隔離特性 |
隔離電壓 |
AC,50Hz,時間為1分鐘,濕度<70%,漏電流<1mA |
|
3000 |
|
V(rms) |
|
|
輸入特性 |
開關量高電平 |
5,12,15,24 |
V |
||||
|
開關量低電平 |
0(默認0V) 10 500 |
V |
|||||
|
輸出特性 |
信號輸出 |
電壓 |
|
0 |
10 |
|
V |
|
電流 |
|
0 |
20 |
22 |
mA |
||
|
精度 |
|
±0.1 |
±0.2 |
|
% |
||
|
負載能力 |
電壓 |
|
2 |
|
|
KΩ |
|
|
電流 |
|
|
500 |
|
Ω |
||
|
響應時間 |
-3DB |
|
≤1 |
|
mS |
||
|
信號輸出紋波 |
不濾波 |
10 |
20 |
|
mVRMS |
||
|
信號電壓溫漂 |
-40~+85 ℃工作范圍內 |
0.2 |
|
|
mV/℃ |
||
|
電源輸 入特性 |
工作電源 DC電源 |
電壓 |
|
5 |
12 |
24 |
VDC |
|
功耗 |
|
|
1 |
|
W |
||
|
范圍 |
|
-10 |
|
+10 |
% |
||
|
工作電源 AC電源 |
電壓 |
|
90 |
220 |
264 |
VAC |
|
|
功耗 |
|
|
2 |
|
W |
||
|
其他特性 |
工作環境溫度 |
|
-45 |
|
85 |
℃ |
|
|
貯存環境溫度 |
|
-55 |
|
105 |
℃ |
||
|
產品重量 |
|
|
125 |
|
g |
||
|
產品尺寸 |
|
94x41x25.5mm |
mm |
||||
引腳功能：
|
引腳描述 |
功能描述 |
引腳描述 |
功能描述 |
封裝方式 |
|
1 |
開關量輸入正Signal In + |
5 |
信號輸出正 Signal Out + |
國際標準 DIN35 導軌安裝 |
|
2 |
開關量輸入負Signal In - |
6 |
信號輸出負 Signal Out - |
|
|
3 |
空腳(NC) |
7 |
工作電源正 Power+/AC- L |
|
|
4 |
空腳(NC) |
8 |
工作電源負 Power-/AC-N |
使用注意事項：
1、使用前，請仔細閱讀產品說明書，如有疑問，請與本公司技術支持或售后服務聯系；
2、請不要將產品安裝在危險區域使用，產品工作電源為直流電源，嚴禁使用220V交流電源給
產品做為工作電源，“NC”腳不能與任何外部電路連接，否則會損傷產品本身；
3、本文產品布板尺寸圖均以“mm”和“英寸”為單位，“[ ]”內是英寸；
4、產品質保3年，從發貨之日計算，質保期間，產品正常使用過程中出現產品質量問題均由本
公司免費維修或更換；
5、嚴禁私自拆裝產品，防止產品失效或發生故障；
6、本文參數除特殊說明外，都是在Ta=25℃，濕度<75%，輸入標稱參數和輸出額定負載時測得；
7、本文所有指標測試方法均依據本公司企業標準；
