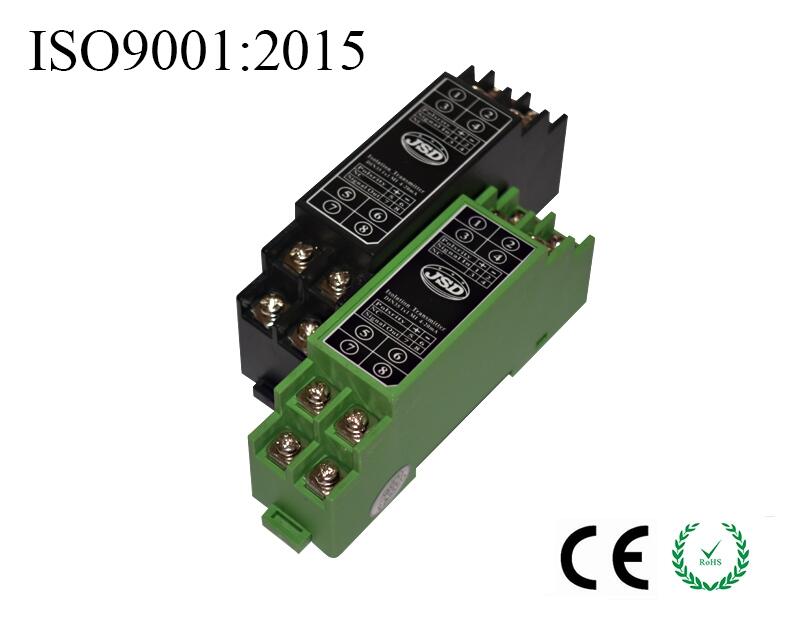

電壓輸入兩線制模擬量4-20mA環路隔離變送器
概述：捷晟達科技的JSD TAW-1001D-100L-V系列隔離變送器是電壓信號輸入,兩線制4-20mA電流輸出回路供電的小型儀表設備,該設備是通過后級電流回路饋電方式給前端設備供電,并接收前端設備輸出的模擬量電壓信號,經該儀表隔離后輸出標準的兩線制4-20mA電流信號,本產品采用獨有的隔離方式及高效能的饋電技術,實現電壓信號到電流信號的精準轉換,并與當前流行的模擬量輸入接口板(上位機)、PLC、DCS、PC或其他儀表的模擬量輸入端口相匹配。內部的SMD貼片工藝、印刷電阻工藝及新技術隔離措施使器件能達到3000VDC絕緣電壓和工業級寬溫度，能在潮濕、震動的惡劣的環境中工作，滿足工業級環境要求。
型號舉例：
例1：信號輸入:0-10VDC；信號輸出:4-20mA；兩線制輸出回路供電:-V 型號：JSD TAW-1001D-100L-V
例2：信號輸入:0-3.3V；信號輸出:4-20mA；兩線制輸出回路供電:-V 型號：JSD TAW-1001D-100L -V
例3：信號輸入:0-5V；信號輸出:4-20mA；兩線制輸出回路供電:-V 型號：JSD TAW-1001D-100L -V
例4：信號輸入:0-200V；信號輸出:4-20mA；兩線制輸出回路供電:-V 型號：JSD TAW-1001D-100L -V
例5：信號輸入:0-100V；信號輸出:4-20mA；兩線制輸出回路供電:-V 型號：JSD TAW-1001D-100L -V
|
特性標識 |
參數名稱 |
測試條件 |
最小 |
典型值 |
MAX |
單位 |
||
|
隔離特性 |
隔離電壓 |
AC,50Hz,時間為1分鐘, 濕度<70%,漏電流<1mA |
|
3000 |
|
V(rms) |
||
|
絕緣電阻 |
500VDC（輸入與輸出） |
|
100 |
|
MΩ |
|||
|
傳輸特性 |
增益溫漂 |
|
|
±50 |
|
ppm/℃ |
||
|
非線性度 |
|
|
±0.1 |
±0.2 |
%FSR |
|||
|
信號輸入 |
電壓 |
|
2 |
10 |
200 |
VDC |
||
|
輸入阻抗 |
電壓 |
|
1 |
10 |
|
MΩ |
||
|
信號輸出 |
電流 |
|
4 |
20 |
|
mA |
||
|
負載能力 |
供電電壓 |
|
16 |
24 |
30 |
V |
||
|
回路電壓電 |
RL≤250R |
16 |
|
|
V |
|||
|
回路電壓電 |
RL≤350R |
18 |
|
|
V |
|||
|
回路電壓電 |
RL≤500R |
24 |
|
|
V |
|||
|
回路電壓 |
RL≤650R |
30 |
|
|
V |
|||
|
頻率響應 |
(小信號帶寬)Io=20mA
|
500 |
|
|
Hz |
|||
|
響應時間 |
|
5 |
|
|
mS |
|||
|
信號輸出紋波 |
20MHz(RL:250R) |
|
30 |
|
mVRMS |
|||
|
電源輸 入特性 |
工作電源 |
電壓 |
|
―― |
―― |
―― |
VDC |
|
|
功耗 |
|
―― |
―― |
―― |
W |
|||
|
范圍 |
|
―― |
―― |
―― |
% |
|||
|
其他特性 |
工作環境溫度 |
|
-45 |
|
85 |
℃ |
||
|
貯存環境溫度 |
|
-55 |
|
105 |
℃ |
|||
|
產品重量 |
|
|
60 |
|
g |
|||
|
產品尺寸 |
|
94.5*25.5*41 |
mm |
|||||
型號定義一覽表
JSD
TAW
1001D
100L
-V
公司簡稱
隔離無源系列
一入一出
兩線制4-20mA輸出
輸出回路供電
備注:
輸入電壓范圍可根據需求訂制,MAX輸入電壓為200VDC
特征：
應用：
◆低成本,小體積,符合UL94-V0阻燃標準,通過CE認證
◆兩端隔離(信號輸入、信號輸出相互之間3000VDC隔離)
◆電壓信號入(0-200V/0-100V/0-50V/0-10V/0-5V/0-3.3V)
◆精度等級：0.1%F.S.、0.2%F.S.級；高線性度0.1%F.S.；
◆兩線制4-20mA信號輸出,輸出回路供電模式
◆超寬范圍電壓輸入(16-30VDC)
◆極低溫飄:≤50PPM/℃
◆電壓信號采集、隔離、轉換、變送
◆模擬信號數據隔離、采集
◆工業現場信號隔離
◆遠程長線無失真傳輸
◆模擬信號地線干擾抑制
◆兩線制4-20mA隔離信號傳輸
◆儀器儀表與傳感器信號收發
◆電力監控、醫療設備隔離安全柵
◆安裝方式采用國際標準DIN35mm導軌安裝方式
◆克服現場設備間EMC電磁干擾
