標  準：

GB9706.1-2020/ IEC 60601 醫用電氣設備 第一部分 安全通用要求(MD模擬人體阻抗網絡-測量漏電流)

應用范圍：

隨著電流的增加。電流對人體的作用分為4個不同的反應等級。

(1) 感知：即感知閩，通過人體能引起任何感覺的最小電流值，大約幾個 A。

(2) 反應：這個級別的電流，會讓人感覺不舒服，導致推離或反抗。通常認為這個閩值在低頻時為0．5mA，并且5直著頻率的升高，人的神經系統的敏感性下降，閾值相立的升高。

(3) 擺脫：這個等級的電流會使受到電擊的人由于神經功耗的破壞而失去擺脫電源的能力。擺脫閩的平均值為140mA，同樣擺脫閾也隨頻率的升高而升高

(4) 電燒傷：在這個等級，皮膚或組織會被破壞，與其它的影響不同，電燒傷對電流而不是頻率敏感，電燒傷的閾值被認為是電流密度達到300-400mA/cm2

MD 是一個模擬人體阻抗的網絡，是GB9706.1中主要用于測量漏電流的一個裝置，主要測試方法就是用MD串入被測量的電路中，測量MD兩端的電壓有效值，通過計算而獲得漏電流的有效值。

在GB9706．1中所使用的MD是采用了測量感知／反應電流的加權網絡。用1000Ω的阻性負載作為人體阻抗網絡。為了使讀出的漏電流值能與規定限值直接比較，用測量儀表測得的有效值U2除以阻性負載1000Ω即可得到漏電流的有效值，在低頻(<1KHz)時，U2為1000Ω負載上的電壓，在高頻時這個電壓被R、c組成的低通濾波器衰減。

隨著頻率的升高，由MD測得的漏電流比實際值小得多，這正是和高頻時，人體的感知／反應閾值升高相一致的。所以可以得到對于電流或電流分量的評價。允許用單個儀器測量所有頻率的總效應。當出現頻率超過1KHz，數值超過10mA的電流和電流分量，就認為超過了感知／反應閾值，所以要用其他適當的手段來測量。

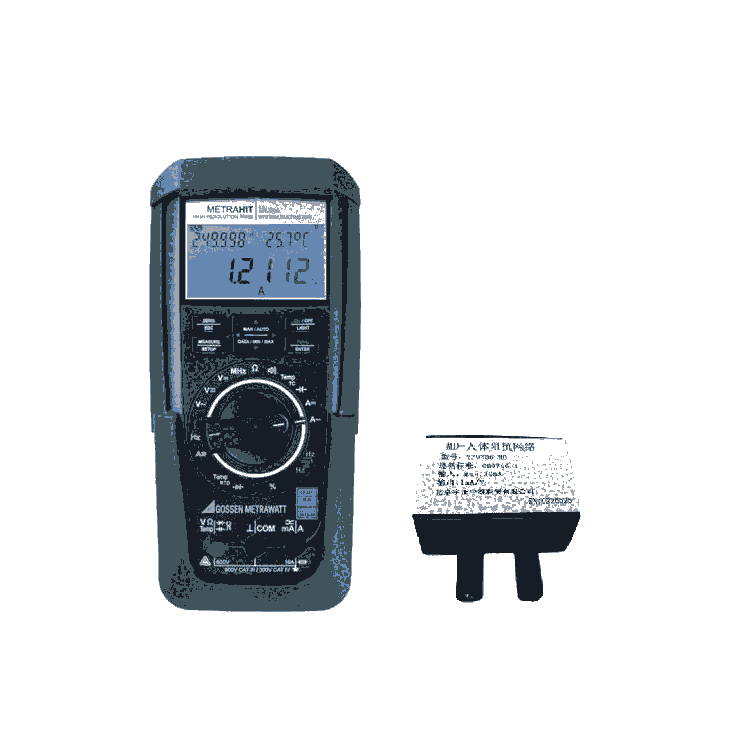

MD醫用漏電流測量裝置產品連接測試圖

產品簡介：

MD 是GB9706.1電氣安規中說明的模擬人體阻抗的網絡器件

技術參數:

R1=10KΩ±5%

R2=1KΩ±1%

C1=0.015uF±5%

為保證測量結果的準確性，對配套的測量儀表有如下要求：

對從直流到小于或等于1MHz頻率交流都必須有約1兆歐或者更高的阻抗，它必須指示測量阻抗兩端的直流、交流、或有頻率從直流到小于或等于1MHz頻率分量的復合波形電壓的真正有效值，指示的誤差不得超過指示值的+/-5%

儀表需可測量最少10V的DC和AC電壓的均方根值電壓， 具有至少0.1mV的分辨率，以便仍可以足夠精確地獲得最小的允許泄漏電流和10 mA的患者輔助電流。 1μA的測量電流對應于1 mV的顯示值。 儀表輸入插座應具有19mm的標準距離，以便可以便捷地安裝泄漏電流測量裝置。

商品詳情：

推薦適合的萬用表包括：

1、ultra 手持式真有效值數字多用表 (30V 0.1mV- 30mA) ，精度±(0.02%讀數 +0.005 %量程 +5 d)

2、30M 手持式真有效值數字多用表(100V 0.1mV- 100mA)，精度± ±(0.0030 %讀數. +  0.0006% 量程
