不可型變色測溫貼片
使用說明書
一、不可逆型測溫貼片的性能與用途
不可逆型變色測溫貼片具有獨特的變色示溫、醒目顯示及溫度記錄功能，自身帶有壓敏膠，應用于變電所母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電容器、電機等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監測部位的溫度達到或超過測溫貼片的額定溫度，變色測溫貼片便快速變色。該測溫貼片超溫后顏色由白變黑，顏色變化醒目。無論是白天還是夜間，都很容易被人在巡視中發現監測部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。如果監測部位因溫度過高造成測溫貼片超溫變色，冷卻下來后測溫貼片并不恢復原來的白色，呈現記錄狀態。
二、不可逆型測溫貼片的種類及特性
1.不可逆型測溫貼片的基本型號及特性請見背面表格。
2.現有產品型號、溫度、尺寸、顏色已確定，客戶可以參照測溫貼片型號溫度表選擇適合自己使用的型號。若客戶有特殊需求，可根據客戶要求進行制作。
3.變色測溫貼片變色溫度與額定溫度的誤差為±3℃以內。
三、不可逆型測溫貼片的使用方法
1.不可逆型測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，最好用砂紙打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶劑清洗擦拭一遍。粘貼時要用力摁牢。
2.使用時如要知道監測部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片，亦可使用多個溫度組合型等貼片（每片中含多種額定溫度）。
3.注意事項：粘貼變色測溫貼片需在母線或其它監測部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。
1.不可逆型變色測溫貼片貯存于室內常溫下即可。其無毒、無味、對皮膚無刺激。不可逆型變色測溫貼片應遠離光源和熱源。
2.由于考慮到變色測溫貼片的使用現場的復雜性，當變色測溫貼片貼在監測部位后，在正常溫度、正常環境下使用，且保持白色未超溫，室內可用4-6年，室外可用2年（具體以實際使用環境測試效果為準）。已超溫變色的貼片應隨檢修及時更換。
|
產品型號 |
尺寸規格 |
顏色變化 |
每版數量 |
|
產品型號 |
尺寸規格 |
顏色變化 |
每版數量 |
|
HQW1-50 |
25×21mm |
50℃白變紅 |
25貼/張 |
HWDJ-38 |
12×12mm |
38℃白變黑 |
20貼/張 |
|
|
HQW1-60 |
25×21mm |
60℃白變紅 |
25貼/張 |
HWDJ-40 |
12×12mm |
40℃白變黑 |
20貼/張 |
|
|
HQW1-70 |
25×21mm |
70℃白變紅 |
25貼/張 |
BCW1-50 |
25×21mm |
50℃白變黑 |
25貼/張 |
|
|
HQW1-80 |
25×21mm |
80℃白變紅 |
25貼/張 |
BCW1-60 |
25×21mm |
60℃白變黃 |
25貼/張 |
|
|
HQW1-90 |
25×21mm |
90℃白變紅 |
25貼/張 |
BCW1-70 |
25×21mm |
70℃白變綠 |
25貼/張 |
|
|
HQW1-100 |
25×21mm |
100℃白變紅 |
25貼/張 |
BCW1-80 |
25×21mm |
80℃白變紅 |
25貼/張 |
|
|
HQW1-110 |
25×21mm |
110℃白變橙 |
25貼/張 |
BCW1-90 |
25×21mm |
90℃白變黑 |
25貼/張 |
|
|
HQW1-120 |
25×21mm |
120℃白變黑 |
25貼/張 |
BCW1-100 |
25×21mm |
100℃白變藍 |
25貼/張 |
|
|
HQW1-130 |
25×21mm |
130℃白變紅 |
25貼/張 |
BCW2-60 |
30×26mm |
60℃白變黃 |
16貼/張 |
|
|

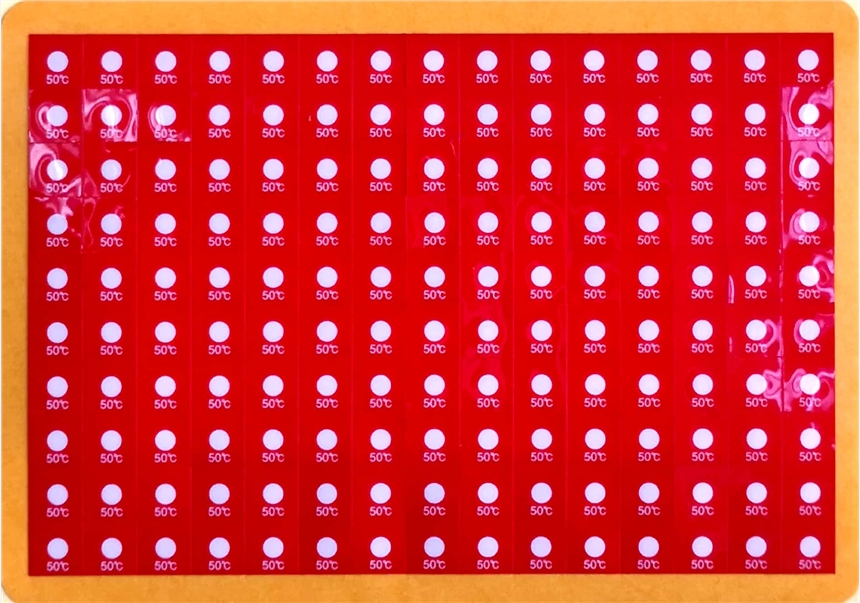

HQS1-50 |
7.5×7.5mm |
50℃白變黑 |
150貼/張 |
BCW2-70 |
30×26mm |
70℃白變綠 |
16貼/張 |
|
|
HQS1-53 |
7.5×7.5mm |
60℃白變黑 |
150貼/張 |
BCW2-80 |
30×26mm |
80℃白變紅 |
16貼/張 |
|
|
HQS1-60 |
7.5×7.5mm |
60℃白變黑 |
150貼/張 |
BCW2-90 |
30×26mm |
90℃白變黑 |
16貼/張 |
|
|
HQS1-70 |
7.5×7.5mm |
70℃白變黑 |
150貼/張 |
BCW2-100 |
30×26mm |
100℃白變藍 |
16貼/張 |
|
|
HQS1-80 |
7.5×7.5mm |
80℃白變黑 |
150貼/張 |
BCW3-60 |
40×25mm |
60℃白變黃 |
10貼/張 |
|
|
HQS-50 |
12×12mm |
50℃白變黑 |
100貼/張 |
BCW3-70 |
40×25mm |
70℃白變綠 |
10貼/張 |
|
|
HQS-60 |
12×12mm |
60℃白變黑 |
100貼/張 |
BCW3-80 |
40×25mm |
80℃白變紅 |
10貼/張 |
|
|
HQS-70 |
12×12mm |
70℃白變黑 |
100貼/張 |
BCW3-90 |
40×25mm |
90℃白變黑 |
10貼/張 |
|
|
HQS-80 |
12×12mm |
80℃白變黑 |
100貼/張 |
BCW3-100 |
40×25mm |
100℃白變藍 |
10貼/張 |
|
|
HQ-50 |
25×21mm |
50℃白變黑 |
25貼/張 |
BCW4-60 |
40×40mm |
60℃白變黃 |
9貼/張 |
|
|
HQ-60 |
25×21mm |
60℃白變黑 |
25貼/張 |
BCW4-70 |
40×40mm |
70℃白變綠 |
9貼/張 |
|
|
HQ-65 |
25×21mm |
65℃白變黑 |
25貼/張 |
BCW4-80 |
40×40mm |
80℃白變紅 |
9貼/張 |
|
|
HQ-70 |
25×21mm |
70℃白變黑 |
25貼/張 |
BCW4-90 |
40×40mm |
90℃白變黑 |
9貼/張 |
|
|
HQ-71 |
25×21mm |
71℃白變黑 |
25貼/張 |
BCW4-100 |
40×40mm |
100℃白變藍 |
9貼/張 |
|
|
HQ-77 |
30×26mm |
77℃白變黑 |
25貼/張 |
HTD-1-70 |
40×10mm |
70℃白變黑 |
55貼/張 |
|
|
HQ-80 |
25×21mm |
80℃白變黑 |
25貼/張 |
HTD-2-70 |
50×10mm |
70℃白變黑 |
44貼/張 |
|
|
HQ-82 |
25×21mm |
82℃白變黑 |
25貼/張 |
HTD-3-70 |
60×10mm |
70℃白變黑 |
33貼/張 |
|
|
HQW3-80 |
48*28 mm |
80℃白變紅 |
10貼/張 |
HTD-4-70 |
80×10mm |
70℃白變黑 |
33貼/張 |
|
|
組合型號 |
尺寸規格 |
溫度變化 |
每版數量 |
組合型號 |
尺寸規格 |
溫度變化 |
每版數量 |
|
|
HTD50-80 |
54×18mm |
50/60/70/80 黑 |
12貼/張 |
BCW-678 |
25×54mm |
60黃70綠80紅 |
10片/張 |
|
|
SWY50-80 |
40×8mm |
50/60/70/80黑 |
60貼/張 |
BCW1-678 |
14×42mm |
60黃70綠80紅 |
10片/張 |
|
|
HSW-678 |
35×12mm |
60/70/80黑 |
24貼/張 |
BCW2-678 |
37×32mm |
60黃70綠80紅 |
9片/張 |
|
|
HTD-678 |
55×25mm |
60/70/80黑 |
10貼/張 |
HQW3-678 |
φ33mm |
60黑70綠80紅 |
9貼/張 |
|
|
HTD3-678 |
30×30mm |
60/70/80黑 |
35貼/張 |
BCW-6070 |
38×25mm |
60黃，70綠 |
10片/張 |
|
|
HTD1-7080 |
50×18mm |
70/80黑 |
32貼/張 |
BCW-7080 |
38×25mm |
70綠，80紅 |
10片/張 |
|
|
HTD2-7080 |
40×18mm |
70/80黑 |
36貼/張 |
BCW-6080 |
38×25mm |
60黃80紅 |
10片/張 |
|
|
HTD-4-B |
45×23mm |
60/65/71/77黑 |
10貼/張 |
BCW-789 |
25×54mm |
70綠80紅90黑 |
10片/張 |
