1. 概述

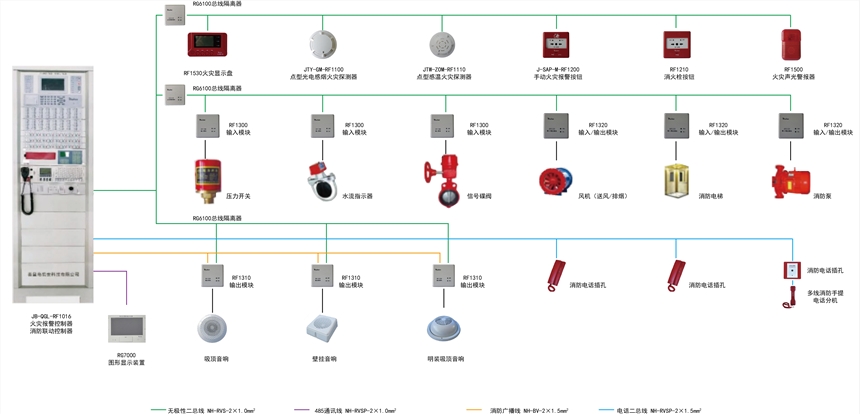

  火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它具有能在火災初期，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器變成電信號，傳輸?shù)交馂?zāi)報警控制器，并同時以聲或光的形式通知整個樓層疏散，控制器記錄火災發生的部位、時間等，使人們能夠及時發現火災，并及時采取有效措施，撲滅初期火災，大限度的減少因火災造成的生命和財產的損失。

  火災自動報警系統由JB-QGL-RF1016火災報警控制器/消防聯動控制器(立柜)、JB-QTL-RF1016火災報警控制器/消防聯動控制器(琴臺)、JB-QBL-RF1001火災報警控制器/消防聯動控制器、JTY-GM-RF1100點型光電感煙火災探測器、 JTW-ZOM-RF1110點型感溫火災探測器（A2）、J-SAP-M-RF1200手動火災報警按鈕、RF1210消火栓按鈕、RF1300輸入模塊、RF1310輸出模塊、RF1320輸入/輸出模塊、RF1500火災聲光警報器、RF1530火災顯示盤等設備組成。整個系統滿足國家相關標準和規范的要求，可廣泛應用于寫字樓、商場、酒店、學校、醫院、工廠等各種場所。

2. 規范要求

  GB 4715-2005 《點型感煙火災探測器》

  GB 4716-2005 《點型感溫火災探測器》

  GB 19880-2005 《手動火災報警按鈕》

  GB 26851-2011《火災聲和或光警報器》

  GB 17429-2011《火災顯示盤》

  GB 4717-2005《火災報警控制器》

  GB 16806-2006《消防聯動控制系統》

  GB 50116-2013《火災自動報警系統設計規范》

3. JTY-GM-RF1100點型光電感煙火災探測器及底座

特點

  采用兩線制總線供電通信，無極性連接

  低功耗設計，內置高性能微處理器

  底座螺釘采用防脫設計，方便安裝接線及維護

  軟硬件濾波技術，提高抗干擾能力

  對環境變化具有自動補償功能

  產品硬件自測試功能

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA。報警電流：≤0.4mA

  總線：二線制，無極性

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：預埋安裝方式

  外觀尺寸：直徑 100.8mm×高 49.8mm（含底座）

  狀態指示燈：紅色，巡檢時閃亮，火警時常亮

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

4. JTW-ZOM-RF1110點型感溫火災探測器及底座

特點

  采用兩線制總線供電通信，無極性連接

  低功耗設計，內置高性能微處理器

  底座螺釘采用防脫設計，方便安裝接線及維護

  軟硬件濾波技術，抗干擾能力強

  對環境變化具有自動補償功能

  產品硬件自測試功能

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA，報警電流：≤0.4mA

  總線：二線制，無極性

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：預埋安裝方式

  外觀尺寸：直徑 100.8mm×高 49.8mm（含底座）

  類別：A2

  狀態指示燈：紅色，巡檢時閃亮，火警時常亮

  外殼防護等級：IP30

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

5. J-SAP-M-RF1200手動火災報警按鈕及底座

特點

  采用兩線制總線供電通信，無極性連接

  內置高性能微處理器

  具有電話插孔，用于連接手提式電話分機

  具有獨立輸出觸點

  采用可復位動作方式，專用工具復位

  軟硬件濾波技術，抗干擾能力強

  底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA，動作電流：≤0.4mA

  總線：二線制，無極性

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：預埋安裝方式

  外觀尺寸：長90.0mm×寬90.0mm×高45.9mm（含底座）

  輸出觸點容量：DC30V/100mA

  手動火災報警按鈕狀態指示燈：

  1）火警：紅色，巡檢時閃亮，火警時常亮

  2）電話：紅色，連接電話線巡檢時閃亮

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

  接線端子：

  1）Z1、Z2：總線接口，無極性

  2）COM、NO：無源常開輸出觸點

  3）TL1、TL2：電話接口，無極性

6. RF1210消火栓按鈕及底座

特點

  采用兩線制總線供電通信，無極性連接

  內置高性能微處理器

  具有有源反饋輸入功能

  具有獨立輸出觸點

  采用可復位動作方式，專用工具復位

  軟硬件濾波技術，抗干擾能力強

  底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA，動作電流：≤0.4mA

  總線：二線制，無極性

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：預埋安裝方式

  外觀尺寸：長90.0mm×寬90.0mm×高45.9mm（含底座）

  輸出觸點容量：DC30V/100mA

  消火栓按鈕狀態指示：

  1）啟動：紅色，巡檢時閃亮，啟動時常亮

  2）回答：綠色，收到回答信號后常亮

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

  接線端子：

  1）Z1、Z2：總線接口，無極性

  2）COM、NO：無源常開輸出觸點

  3）TL1、TL2：有源24V輸入反饋，無極性

7. RF1500火災聲光警報器及底座

特點

  無極性二總線制，低功耗設計，無需外加24V電源

  采用超高亮LED、特殊結構蜂鳴器諧振腔，實現高亮度、高聲壓

  卡扣式安裝方式，現場安裝便捷、可靠

  可設置為編碼模式或非編碼模式

  可設置為聲光同時報警，也可設置聲或光獨立報警

  聲光采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA

  啟動電流：≤5mA

  總線：二線制，無極性

  聲壓級：75dB～95dB（正前方3m）

  閃光頻率：1.0Hz～1.5Hz

  變調周期：1s～3s

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：明裝方式，在普通高度空間下，以據地面2.2m處為宜

  外觀尺寸：長120mm×寬76mm×高43mm（含底座）

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

8. RF1300輸入模塊及底座

特點

  無極性二總線制，低功耗設計

  輸入自帶隔離電路，有效濾除外部干擾

  輸入具有線路檢線功能，輸入可設置為常開、常閉檢測模式

  模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA

  動作電流：≤0.5mA

  總線：二線制，無極性

  指示燈狀態

  故障：紅色，故障時常亮

  輸入：紅色，巡檢時閃亮，輸入時常亮

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：明裝方式

  外觀尺寸：長88mm×寬88mm×高40mm(含底座)

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

  接線端子：

  1）Z1、Z2：總線接口，無極性

  2）K1、K2：輸入反饋，觸點信號

9. RF1310輸出模塊及底座

特點

  無極性二總線制，低功耗設計，無需外加24V電源

  輸入、輸出具有線路檢線功能

  模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA

  動作電流：≤0.6mA

  總線：二線制，無極性

  輸出觸點容量：每個模塊多可以帶負載120W

  指示燈狀態

  輸出：紅色，巡檢時閃亮，輸出時常亮

  故障：紅色，故障時常亮

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：明裝方式

  外觀尺寸：長88mm×寬88mm×高40mm(含底座)

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

  接線端子：

  1）Z1、Z2：總線接口，無極性

  2）K1、K2：消防廣播輸入

  3）I1、I2：背景音樂輸入

  4）COM、NC：接揚聲器

10.RF1320輸入/輸出模塊及底座

特點

  無極性二總線制，低功耗設計，無需外加24V電源

  無源觸點輸出

  輸入、輸出自帶隔離電路，有效濾除外部干擾

  輸入、輸出具有線路檢線功能，輸入可設置為常開、常閉檢測模式

  模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  工作電流：≤0.3mA

  動作電流：≤0.6mA

  總線：二線制，無極性

  輸出觸點容量：DC30V/2A

  指示燈狀態

  輸出：紅色，輸出時常亮，故障時快速閃亮

  輸入：紅色，巡檢時閃亮，輸入時常亮，故障時快速閃亮

  編碼方式：電子編碼，編碼地址范圍1～240

  安裝方式：明裝方式

  外觀尺寸：長88mm×寬88mm×高40mm(含底座)

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

  接線端子：

  1）Z1、Z2：總線接口，無極性

  2）K1、K2：輸入反饋，觸點信號

  3）COM、NO：常開觸點輸出

11. RF1330多線輸出接口及底座

特點

  與多線控制盤配套，用于多線輸出終端使用

  無極性二總線制，低功耗設計

  無源觸點輸出。

  輸入、輸出自帶隔離電路，有效濾除外部干擾

  模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

技術參數

  工作電壓：DC24V

  工作電流：

  監視電流：≤0.6mA

  動作電流：≤9mA

  線制：二線制，無極性

  輸出觸點容量：AC250V 10A /DC30V 10A

  指示燈狀態

  啟動：紅色，啟動輸出時常亮，停動時熄滅，正常工作時周期點亮

  反饋：紅色，接收到輸入反饋信號時點亮

  安裝方式：明裝方式

  外觀尺寸：長88mm×寬88mm×高40mm(含底座)

  使用環境：

  溫度：-10℃～+55℃

  相對濕度：≤95%RH，不凝露

  接線端子：

  1）Z1、Z2：控制接口，無極性，接多線控制盤Cn1、Cn2

  2）K1、K2：輸入反饋，觸點信號

  3）COM、NO：常開輸出，停動輸出接口

  4）COM1、NO1：常開輸出，啟動輸出接口

12. RF1530火災顯示盤及底座

特點

  采用兩線制總線供電通信，無極性連接

  內置高性能微處理器

  采用低功耗設計技術

  具有按鍵編碼和電子編碼兩種編碼方式

  采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

  軟硬件濾波技術，提高抗干擾能力

  報警信息可跨回路顯示

技術參數

  工作電壓：總線24V，允許范圍16V～28V

  總線工作電流：正常監視狀態≤1.5mA，報警狀態≤5mA

  總線：二線制，無極性

  編碼方式：通過自身按鍵操作或電子編碼器編碼，編碼地址范圍1～240

  安裝方式：預埋安裝方式

  外觀尺寸：長 140mm×寬 85mm×高 35mm（含底座）

  存儲信息：1024條

  使用環境：

  溫度：0℃～+40℃

  相對濕度：≤95%RH，不凝露

  存儲信息：1024條

  狀態指示：

  1）火警：紅色，正常時不亮，火警時常亮

  2）通訊：綠色，正常巡檢時閃亮

  3）消音：紅色，正常時不亮，消音時常亮

13. JB-QTL-RF1016火災報警控制器 消防聯動控制器

特點

  采用無極性二總線技術

  配有智能化總線控制盤

  具備模塊的多種故障自動識別

  系統具有重碼檢測功能，可以檢測到重復的地址碼

技術參數

  工作電壓：交流AC220V 50/60Hz

  允許電壓變化范圍：AC187V～AC242V

  液晶屏規格：彩色液晶屏

  系統容量：多16回路，共3840個編碼地址

  U數說明：每個機柜共24U，主機柜可用于配置15U

  多線控制盤：多25個，每個盤帶8個多線控制點，多200個多線控制點，1U標準入柜式

  總線控制盤：多18個，每個盤帶64個總線控制點，多1152個總線控制點，2U標準入柜式

  外形尺寸（長×寬×高）：1050mm×863mm×1273mm

  使用環境：

  溫    度：0℃～+40℃

  相對濕度：≤95%，不凝露

14. JB-QGL-RF1016火災報警控制器 消防聯動控制器

特點

  采用無極性二總線技術

  配有智能化總線控制盤

  具備模塊的多種故障自動識別

  系統具有重碼檢測功能，可以檢測到重復的地址碼

技術參數

  工作電壓：交流AC220V 50/60Hz

  允許電壓變化范圍：AC187V～AC242V

  液晶屏規格：彩色液晶屏

  系統容量：多16回路，共3840個編碼地址

  U數說明：每個機柜共37U，主機柜可用于配置21U

  多線控制盤：多25個，每個盤帶8個多線控制點，多200個多線控制點，1U標準入柜式

  總線控制盤：多18個，每個盤帶64個總線控制點，多1152個總線控制點，2U標準入柜式

  外形尺寸（長×寬×高）：556mm×500mm×1806mm

  使用環境：

  溫    度：0℃～+40℃

  相對濕度：≤95%，不凝露

15. JB-QGL-RF1016/JB-QTL-RF1016外接端子說明

外接端子說明

  AC220V外接端子

  L、N、FG：分別接市電的L、N和地

  回路板組件對外接口

  Z1、Z2：接前端設備，無極性

  CANH、CANL：接CAN總線設備

  485A、485B：接485通信設備

多線輸出板組件對外接口

  C11、C12-C81、C82：為8組多線控制點輸出，無極性，連接多線輸出接口

電源盤組件對外接口

  COM、NO:無源常開觸點，可設置為火警或故障時常閉輸出

  SG+、SG-：接非編碼聲光警報器

  24V+、24V-：分別是24V輸出的正極和負極，大輸出電流2A

布線要求

  CAN通訊線和總線宜使用雙絞線RVS2×1.0mm2，當環境干擾比較大時，CAN通訊線應考慮使用RVSP2×1.0㎜2的雙絞屏蔽線。

  禁止將CAN通訊線和電話線與報警總線布在同一根多芯電纜中。

16. JB-QBL-RF1001火災報警控制器 消防聯動控制器

特點

  采用無極性二總線技術

  配有智能化總線控制盤

  具備模塊的多種故障自動識別

  系統具有重碼檢測功能，可以檢測到重復的地址碼

技術參數

  工作電壓：交流AC220V 50/60Hz，允許電壓變化范圍AC187V～AC242V

  液晶屏規格：LCD液晶屏（256×160點陣）

  系統容量：1回路，共240個編碼地址

  使用環境：

  溫    度：0℃～+40℃

  相對濕度：≤95%，不凝露

  外形尺寸（長×寬×高）：320.0 mm×121.0 mm×430.0 mm

  外殼防護等級：IP30

  安裝方式：壁掛式

  儲存記錄：10000條

外接端子說明

  AC220V外接端子

  L、N、EARTH：分別接市電的L、N和地

其他外接端子

  CANH、CANL：接CAN總線設備

  485A、485B：接485通信設備

  SG+、SG-：接非編碼聲光警報器

  COM、NO:無源常開觸點，可設置為火警或故障時常閉輸出

  Z1、Z2：接前端設備，無極性

  24+、24-：分別是24V輸出的正極和負極，大輸出電流不超過100mA

  C11C12~~C61C62：為6組多線直控點輸出，無極性，連接多線輸出接口

布線要求

  CAN通訊線和總線宜使用雙絞線RVS2×1.0mm2，當環境干擾比較大時，CAN通訊線應考慮使用RVSP2×1.0mm2的雙絞屏蔽線。

  禁止將CAN通訊線和電話線與報警總線布在同一根多芯電纜中。

17. RG7000消防控制室圖形顯示裝置

特點

  火災監控、信息傳輸、消防安全管理功能一體化

  18.5英寸的液晶顯示屏，可視化監控界面，動態顯示監控對象狀態

  提供RS485、CAN、USB、以太網等接口

  具有1路擴展接口，多可擴展6路RS485通信接口

  與火災報警系統，電氣火災監控系統，防火門監控系統等系統配套使用

  火災監控、信息傳輸、消防安全管理功能一體化，操作方便快捷

  安裝方式：壁掛、琴臺、立柜

技術參數

  工作電壓：AC187V-AC242V

  工作電流：≤1.0A

  外殼防護等級：IP30

  外形尺寸：483mm×355mm×73mm

  應用環境：0-40℃，濕度<95%

外接端子說明

  L,N,EARTH: AC220V電源輸入接口

  RS485接口：連接火災報警系統或其他子系統

  以太網接口：連接監控中心

  CAN接口：連接火災報警系統或其他子系統

  RS485擴展接口：連接擴展接線盒

18. RD1002/RD1010/RD1020電源箱

  我公司有RD1002/RD1010/RD1020三款電源箱，專用于為現場設備供電。電源箱有備用電源，在市電斷電后備電能夠自動投入保證整個系統正常運行。電源箱對自身健康情況實時監測，可以在發生主電故障、備電故障、輸出故障等情況下進行聲光報警，同時輸出故障觸點信號。

特點

  主備電自動無間隙切換，保證主電掉電系統能正常工作

  大電流充電及恒壓充電雙模式充電，保證快速穩定充電

  故障信號輸出，方便與監控系統配接

  輸出電壓電流動態顯示，方便客戶使用

  備電欠壓輸出保護，保護蓄電池

技術參數

19. 配套產品

RG8000電子編碼器

  可對系統總線設備進行編碼和參數設置

  液晶顯示、中文菜單提示，快捷鍵直接操作

  2節5號電池供電，更換方便

  功耗低，壽命長，可進行上萬次讀寫操作

  連續5分鐘不操作自動關機

RG6100總線隔離器

  工作電壓：15V-28V，無極性。

  工作電流：≤7mA

  線制：二線制，無極性，總線輸入輸出可對調使用

  負載能力：可隔離32個總線設備

  指示燈：

  1）工作：紅色，閃亮，表示隔離器處于工作狀態，未隔離設備

  2）隔離：紅色，隔離狀態點亮，其他狀態熄滅

RM1210總線中繼器

  工作電壓：

  總線：15V-28V（脈沖電壓），無極性。

  電源：DC20V-28V，無極性

  工作電流：

  總線：≤3.5mA

  電源：≤500mA

  總線輸入距離≤1000m，總線輸出距離≤1000m

  接線說明：

  1)D1、D2：電源24V輸入無極性

  2)ZIN1、ZIN2：總線輸入，無極性

  3)ZOUT1、ZOUT2:總線輸出，無極性

  外形尺寸（長X寬X高）：132mmX39mmX97mm

20. 配套產品

RB-ZX64 總線控制盤

  與RF1016系列配套使用，64個總線聯動操作鍵，每一個按鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/�？刂�，具有64個獨立的標識窗口，外形美觀，安裝方便，2U標準入柜式。

RB-DX08 多線控制盤

  與RF1330多線輸出接口配套使用，用于RF1016系列控制器多線控制點擴展，每個盤帶8個多線控制點，每路輸出兩線制，具有“電平輸出”和“脈沖輸出”兩種模式，外形美觀，安裝方便，1U標準入柜式。

RB-HL01 回路板

  回路板對外端子Z1和Z2，用于擴展總線回路。

RB-LW01 485通信聯網接口板

  485通信板對外端子485A和485B，用于與485設備聯網。

RB-LW02 CAN總線聯網接口板

  CAN通信板對外接口CANH和CANL，用于系統聯網。

21. 消防應急廣播 / 消防電話一體機

特點

  消防應急廣播：

  應急廣播、話筒、MP3、外線四種播音模式

  手動、自動兩種工作模式

  內置存儲芯片可以存儲 10 個小時以上的話筒錄音

  可插 FAT32 分區格式 SD 卡，作為 MP3 放音的音源

  可實時監測并存儲當前揚聲器數量，并對線路短路、斷路情況做報警提示

  消防電話：

  采用二總線控制，多容納 30 個地址編碼

  單路通話輸出線路上多可并接 50 只消防電話插孔

  采用液晶漢字圖形顯示

  可以存儲 9 小時以上的通話錄音，及 500 條記錄

技術參數

  消防廣播部分 ：

  工作電壓 AC220V

  大工作電流 ≤ 1.4A

  空載電流 ≤ 100mA

  失真度 <5% 信噪比 ≥ 70dB

  信號輸出 120V 定壓輸出

  環境溫度 0℃~40 ℃

  相對濕度 ≤ 95%RH

  功率 120W

  消防電話部分：

  工作電壓 DC24V（一體機自帶）

  大工作電流 ≤ 0.5A

  線路總電阻 ≥ 70 歐

  總機容量 30個地址編碼

  話音傳輸損耗 ＜ 5dB

22. HY5723D廣播控制盤

特點

  應急廣播、話筒、MP3、外線四種播音模式

  話筒錄制應急語音模式和應急電子語音導入模式

  999 段的話筒錄音記錄

  9 小時話筒錄音，循環使用 10 萬次

  當有火警或緊急情況發生時，與消防聯動控制設備聯動控制，實現消防自動廣播

  對干線短路、斷路功能及告警，并能獨立區分干線發生的短路故障

  對支線提供故障告警及指示，獨立區分故障區域指示

  檢測功率放大器故障并告警及顯示

  為其它廣播設備提供聯動啟動信號

技術參數

  工作電壓 DC24V

  大工作電流 1.5A

  待機狀態下電流 100mA

  失真度 ＜ 5% 信噪比 ≥ 70dB

  支持大16GB內存SD 存儲卡

  音樂格式 MP3/WMA

  U數說明：3U標準入柜式

23. 功率放大器

特點

  具有自動和手動控制兩種啟動方式

  具有受控自檢功能

  具有音頻輸出電平顯示

  遙控啟動及故障告警功能

  主備供電自動切換，主電優先

  在話筒播音狀態時，監聽能夠自動靜音，以徹底消除音頻回授

  具有外部線路出現異常自動保護功能，并將本機狀態發送到其它廣播設備

技術參數

  工作電壓 AC220V

  額定輸出功率 150W /300W/500W

  定壓輸出 120V

  頻率特性 0Hz ～ 8KHz （90V ～ 145V）

  諧波失真≤ 5％ 噪聲電平＜ 37mV

  瞬態啟動電流 ≤ 5A

  重量 9.5Kg/10Kg/11Kg

吸頂音箱

  輸入電壓：定壓100/120V

  額定功率：3W

  靈敏度：≥ 90dB±3dB

  頻率范圍：110Hz-12000Hz

  外形尺寸：Φ190mm×H78mm

  安裝尺寸：Φ138mm

壁掛音箱

  輸入電壓：定壓100/120V

  額定功率：3W

  靈敏度：≥ 90dB±3dB

  頻率范圍：120Hz-12000Hz

  外形尺寸：159mm ×186mm ×76mm

  安裝尺寸：175mm

明裝吸頂音箱

  輸入電壓：定壓100/120V

  額定功率：3W

  靈敏度：≥ 90dB±3dB

  頻率范圍：100Hz-12000Hz

  外形尺寸：Φ234mm×65mm

  安裝尺寸：Φ210mm×3-Φ3.2mm

24. 消防電話總機

特點

  總機采用二總線輸出，方便工程現場接線

  總機可容納 99 個地址編碼，借助中繼器，大傳輸距離可達 4500m

  總機可與分機進行全雙工通話。同時通話 / 呼叫的分機數可達 5 部

  總機可實時進行短路、斷路的故障報警

  總機采用液晶漢字圖形顯示，可以直觀地了解各種功能操作及工作狀態

  總機具有自動錄音功能。可以存儲 9 小時以上通話錄音及 500 條記錄

  單路通話輸出線路上多可并接 50 只 HY2714D 消防電話插孔

技術參數

  工作電壓：DC24V

  大工作電流：0.5A

  總線線路電阻：≤ 70歐姆

  總線容量：多99個編碼地址

  話音傳輸損耗：＜ 5dB

  環境溫度：0～40℃

  相對濕度：≤ 95%RH

  U數說明：3U

25. 消防電話總機

特點

  壁掛式安裝

  總機可容納 30 個地址編碼（范圍 1-30），大傳輸距離可達 1500m

  總機可與分機進行全雙工通話。同時通話 / 呼叫的分機數可達 5 部

  總機可實時進行短路、斷路的故障報警

  總機采用液晶漢字圖形顯示，可以直觀地了解各種功能操作及工作狀態

  總機具有自動錄音功能。可以存儲 9 小時以上通話錄音及 500 條記錄

  總機具有主備電自動切換功能

技術參數

  工作電源：AC220V（內部直流備電 DC24V）

  大工作電流：0.13A

  總線線路電阻：≤ 70歐姆

  總線容量：多 30 個

  話音傳輸損耗：＜ 5dB

  外形尺寸：500mm×114mm×350mm

  環境溫度：0～40℃

  相對濕度：≤ 95%RH

消防電話分機

  環境溫度 0 ～ 40℃

  相對濕度 ≤ 95％ RH

  環境噪聲 ≤ 60dB

  振鈴聲級 ≥ 70dB

  待機狀態耗電 ＜ 1mA

  通話狀態耗電 ＜ 25mA

多線消防手提電話分機

  環境溫度 0 ～ 40℃

  相對濕度 ≤ 95％ RH

  環境噪聲 ≤ 60dB

  失 真 度 ＜ 10%

  工作電流 17mA ～ 31mA

消防電話插孔

  環境溫度 0 ～ 40℃

  相對濕度 ≤ 95%RH

  環境噪聲 ≤ 60dB

  振鈴聲級 ≥ 70dB

  待機狀態耗電 ＜ 3mA

  通話狀態耗電 ＜ 25mA

26. 火災自動報警系統圖
