  1概述

  在我國大部分地區由于雷擊、短路故障重合閘、企業外部或內部電網故障、大型設備起動等原因，可能造成供電電壓有效值快速下降至額定值的 90%~10%，持續時間為 10ms 到 1min，這種現象稱為“電壓跌落”, 又稱“晃電”,接觸器在電壓跌落期間觸頭可能彈開，并引起相關聯鎖設備動作，導致生產線停車，使企業造成巨大的經濟損失，電壓跌落作為一種特殊的故障，危害很大，特別是對連續性運行的企業。安科瑞晃電保護儀 用于115A 以下交流接觸器

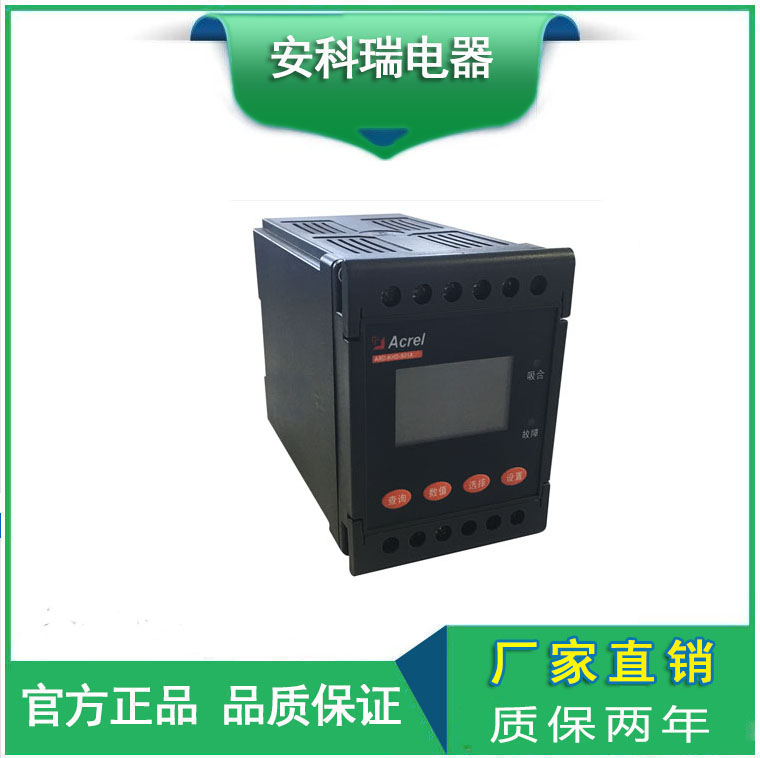

  針對以上情況，我公司經過多年經驗積累成功開發了 ARD-KHD-S01 系列晃電保護儀，該產品能有效地預防接觸器因晃電時電壓降低而引起的脫扣，讓接觸器在晃電時保持吸合，躲過晃電保持設備的連續性運行。產品經過多年的運行和改進，已在石油、化工、冶金、礦山、電力、環保、等領域得到廣泛應用，并形成了一大批穩定信賴的忠實客戶，深受用戶的一致好評!安科瑞晃電保護儀 用于115A 以下交流接觸器

  2技術特點和優勢

  1)接線方式簡單方便，不需更改線路

  2)正常起動和停止不會延時，只有晃電時接觸器才延時。

  3)采用超級電容，用作電壓跌落故障時模塊的后備電源，相對于其他廠家的鎳氫電池和鎳鎘電池后備電源方案，具有充電時間短，放電電流大，循環充放電次數多，無記憶效應、充電控制電路簡單等優點;安科瑞晃電保護儀 用于115A 以下交流接觸器

  4)具有硬件晃電/斷電識別電路用于區別電壓跌落故障和正常斷電。

  5)具有晃電記錄查尋功能，可記錄最近 10 次晃電時間。

  6)帶有一組輔助信號輸出，用來晃電時保持其他需要保持接通的信號

  3儀表主要功能

  該儀表額定輸入電壓為交流 220V，可以通過面板設置抗晃電時間并進行模塊狀態顯示，實現以下功能：

  1)用戶根據自身需要設定延時時間 0s～4s，時間梯度為 0.1s。

  2)使交流接觸器按設定時間精確延時脫扣，有效抵御“晃電”，當按下分斷按鈕時接觸器立即分斷。

  3)可查詢最近 10 次晃電記錄。

  4)面板顯示多行工作數據。

  5)故障時面板指示及蜂鳴器提醒。

  4工作參數

  ·工作電壓：AC220V +15%～-30%

  ·使用環境溫度：-20℃～+60℃

  ·延時時間范圍：0s～4s

  ·時間調整級差：0.1s

  ·適用范圍：ARD-KHD-S01A 適用于 115A 以下交流接觸器 (線圈電阻≥20Ω)

  ARD-KHD-S01B 適用于 630A 以下交流接觸器 (線圈電阻≥2Ω)，

  ARD-KHD-S01A(115A 以下容量)最大起動電流 4A，接觸器最大保持電流 0.5A，

  ARD-KHD-S01B(630A 以下容量)最大起動電流 12A，接觸器最大保持電流 2A。

  不能配用在本身帶有電子模塊的接觸器上。

  ·功能設定：按住“設置”按鈕即可連續調節儀表抗晃電時間。

  5接線說明

  晃電保護儀接線示意圖

  圖 4-1 ARD-KHD-S01A 晃電保護儀接線示意圖

  圖 4-2 ARD-KHD-S01B 晃電保護儀接線示意圖

  儀表接線如上圖所示，接線與加裝控制模塊之前基本相同，接線簡單，無需對原來的電氣回路進行改造，

  L1 (火線)從啟動信號后接入儀表的 7 號端子，零線N 接 9 號端子，接觸器的線圈分別與儀表的 11、12 號端子連接。

  6安裝方式與尺寸

  1.安裝方式：導軌式安裝
