熱電偶簡介

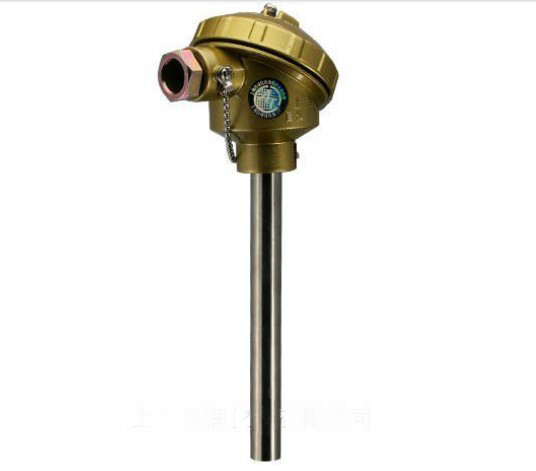

上海自動化儀表三廠WR系列裝配式熱電偶是溫度測量儀表中常用的測溫元件，它可以直接測量各種工業生產過程中從0℃～1800℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是一樣的，因其結構簡單、制造方便、測溫范圍廣、精度高、慣性小和輸出信號便于遠傳等優點，所以在工業生產過程中得到極為廣泛的運用。
熱電偶主要技術參數
◆測量范圍：0-1800℃。
◆精度等級：Ⅰ級，Ⅱ級。
◆熱電偶類別：鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳。
◆熱響應時間：在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需
要的時間稱為熱響應時間，用T0.5表示。
◆熱電偶公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關。
◆熱電偶最小置入深度：應不小于其保護管外徑的8~10倍（特殊產品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa
◆執行標準：JB/T9238-1999
熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。
熱電偶使用選型
WR系列裝配式熱電偶使用選型：
|
W |
R |
3 |
- |
5 |
6 |
7 |
8 |
|
|
W |
溫度儀表 |
|||||||
|
R |
熱電偶 |
|||||||
|
3 測溫元件材料
|
R：鉑銠30—鉑銠6（B分度） P：鉑銠10—鉑（S分度） N：鎳鉻—鎳硅（K分度） E：鎳鉻—銅鎳（E分度） |
|||||||
|
- |
|
|||||||
|
5 安裝固定形式
|
0：熱電偶元件 1：無固定裝置式 2：固定螺紋式 3：活動法蘭式 4：固定法蘭式 5：活動法蘭直角式 6：固定螺紋錐形保護管式 |
|||||||
|
6 接線盒 形式
|
1：熱電偶元件帶接線板 2：防濺式 3：防水式 4：隔爆式 |
|||||||
|
7 保護管
|
0：Φ16mm保護管 1：Φ25mm保護管(高鋁質或剛玉管) 2：Φ16mm保護管(高鋁質或剛玉管) 3：Φ20mm保護管(高鋁質或剛玉管) |
|||||||
|
8 鎧裝內芯
|
K：鎧裝內芯（可選項） 熱電偶內芯可以選擇鎧裝式內芯，鎧裝內芯直徑Φ4mm~8mm可選，訂購時須注明 |
|||||||
型號舉例：
WRN-230表示K分度固定螺紋帶防水接線盒，保護管直徑16mm的裝配式熱電偶
WRE-430 表示E分度固定法蘭帶防水接線盒，保護管直徑16mm的裝配式熱電偶
WRN-120（K）表示K分度鎧裝內芯固定螺紋防濺接線盒，保護管直徑16mm的裝配式熱電偶
另外訂購時還需提供插深，使用溫度及材質等參數
