1 概述

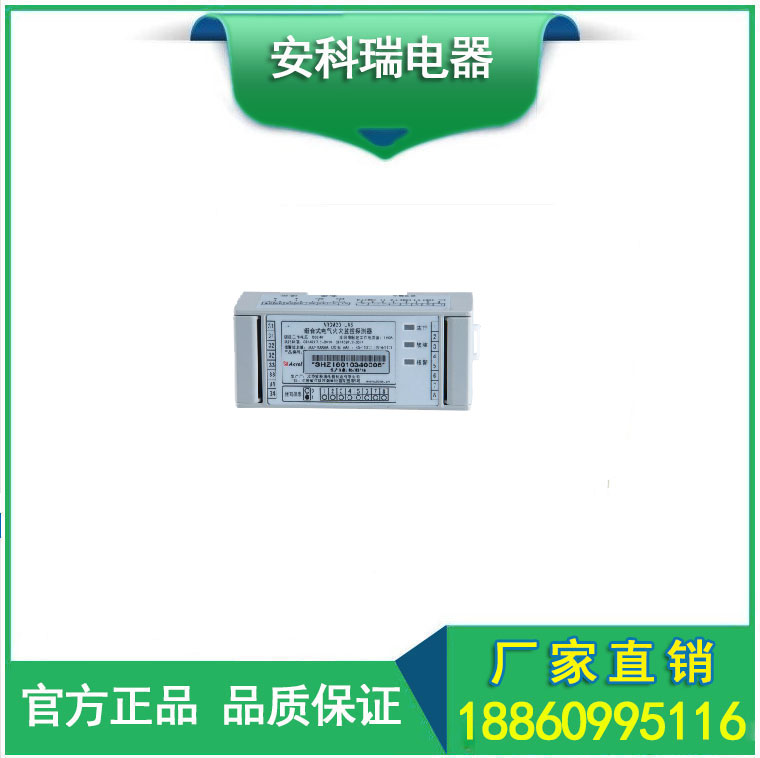

ARCM20-L45 型電氣火災監控探測器具有 1 路剩余電流監測和 4 路溫度監測功能，并能夠實時監測并采集回 路的剩余電流值和溫度值，既可以配合監控單元使用，也可以通過 RS485 通訊直接和電氣火災監控設備連接使用。 探測器可以判斷被監測回路的剩余電流或溫度是否達到報警設定值，如監測數值大于報警設定值，探測器報警指 示燈會常亮，同時監控單元或監控設備經過分析處理后可以指示相應故障類型，并發出聲光報警信號。
2 產品型號
3.技術參數
4.產品外形
4.1產品尺寸
4.2安裝方式
將此設備安裝在標準導軌上即可，無需其它外部零件固定。
5 產品接線要求
5.1 接線端子定義
接線端子說明：31、32 號端子為 DC 24V 電源輸入端;33、34 號端子為 RS485 通訊接口;1~8 號端子為信號輸入端，1、2 為剩余電 流信號接入端，3~8 位溫度信號接入端，其中 2、4、7 號端子分別為 COM1、COM2、COM3 端。
5.2 接線要求
輔助電源接線方式:
通訊 RS 485 接線方式(采用屏蔽雙絞線):
