大功率直流接觸器動作特性測試臺適用于測試高壓、大概率直流接觸器（用于充電樁、電動四輪車、新能源汽車、休閑車、掃地機、制陶瓷機、拉坯車、磚車、清潔車、太陽能船、程控電源和不間斷電源設備）的靜動態特性參數。
測試臺主要功能如下：
a)接觸器靜態絕緣電阻測試功能；
b)接觸器線包供電功能；
c)接觸器動作波形捕獲功能，導通電阻、吸合時間、吸合電流、吸合電壓、斷開時間等性能指標測試功能；
d)動作試驗重復次數可編程，試驗參數設定、試驗數據記錄、試驗結果報表生成等功能。
主要技術參數：
a)主觸點容量：450V/1000A；
b)線包供電電壓：27V/20A，150V/5A；
c)電阻測量精度：0.1mΩ；
d)電壓采集精度：0.1V；
e)絕緣電阻測量范圍＞100MΩ；
f)通斷檢測精度：＜1uS；
g)控制模式：可編程設置。
設備測試軟件特征：
大功率直流接觸器動作特性測試臺操作運行軟件能夠完全控制設備實現自動化測試及測試結果報表的自動生成功能。其界面如圖2所示。
Fig2 測試臺——測試界面示意圖
a)軟件能在WINDOWS XP或WINDOWS 7操作系統平臺下，采用C++Build6開發軟件設計；
b)軟件能夠根據不同功能按模塊化要求進行軟件設計，以提高程序的可讀性、可移植性；
c)軟件代碼具有容錯能力，能夠進行測試結果判斷和錯誤操作提醒；
d)軟件界面美觀，操作容易，測試結果保存為excel文件格式。
測試臺結構特征：
測試平臺及柜體選用2～3個高度≤1.5m的DELTA德爾塔機柜，效果圖如圖1所示，其中一個柜體為操作臺柜體，工控機和測試產品安放在操作臺頂部，另一個或二個柜體裝放標準設備，柜體間的連線通過成型電纜通過航空插頭對接。

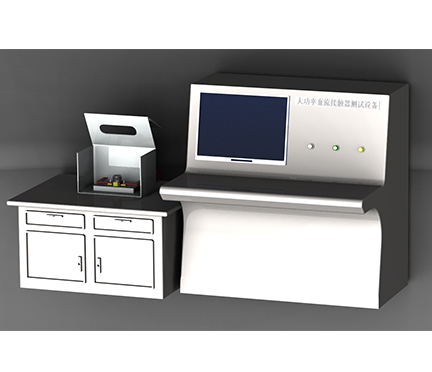

Fig1 大功率直流接觸器動作特性測試臺（效果圖）
設備使用條件：
a)滿足海拔2500m以內的地區使用（室內）；
b)工作環境溫度：0℃～+40℃；相對濕度≤93%；
c)運輸和貯存溫度：0℃～+60℃；相對濕度≤93%；
d)電源：AC220V±10％,50±5Hz。
