1、 產品概述
儲能系統專用雙向直流變換器(DC/DC)系列產品能夠廣泛應用需進行直流變換的系統之中，實現不同電壓等級直流母線間的能量雙向流動，產品能夠穩定運行于恒壓、恒流兩種模式。恒壓模式下產品能夠根據需要對高壓側/低壓側電壓進行準確控制，恒流模式下能夠準確控制系統電流大小。同時為了適應分布式電源的接入，產品還具備最大功率點跟蹤，外部環境自適應以及下垂控制等功能。
2、 產品介紹
2.1 產品型號及說明
圖3.1 ANDC-DC產品型號說明
2.2 產品工作原理及功能
2.2.1儲能系統專用雙向直流變換器
儲能系統專用雙向直流變換器采用經典BUCK/BOOST電路拓?fù)洌邆渖祲弘p向變換功能，即升降壓斬波電路。能量從C1流向C2時，直流變換器工作在BOOST模式下，實現升壓功能;能量從C2流向C1時，直流變換器工作在BUCK模式下，實現降壓功能。雙向直流變換器拓?fù)潆娐啡鐖D3.2所示：
圖3.2 雙向直流變流器拓?fù)鋱D
雙向直流變換器功能描述：
恒壓充、放電機轉換，恒功率充、放電及轉換等;
電池側和直流母線側雙向升降壓;
兼容多種不同配置和型號的蓄電池;
電池側接光伏電池板時具備MPPT功能;
多臺變流器并聯運行控制功能(主從控制，下垂控制);
2.2.2多路直流變換器
多路直流變換器同樣采用經典BUCK/BOOST電路拓?fù)洌邆渖祲弘p向變換功能，即升降壓斬波電路。與雙向直流變換器不同的是，低壓側分解為3路可獨立控制的回路，可同時接入不同類型的電源，高壓側并聯在一起，形成共直流母線的直流匯集系統。多路直流變換器拓?fù)潆娐啡鐖D3.3所示：
圖3.3 多路直流變流器拓?fù)鋱D
多路直流變換器功能描述：
l路輸入可分別獨立控制
光伏/儲能自適應運行
支持能量型、功率型等不同特性的儲能單元接入
2.2.3隔離型DAB
隔離型DAB采用經典全橋電路拓?fù)洌c前兩個變換器不同的是雙向均具備升降壓雙向變換功能，且輸入輸出實現電器隔離。隔離型DAB拓?fù)潆娐啡缦聢D所示：
圖3.4 隔離型DAB變流器拓?fù)鋱D
隔離型DAB功能描述：
寬直流電壓變化范圍，實現升壓/降壓變換
輸入輸出之間有高頻變壓器，可實現故障隔離
多個DAB高壓側級聯可應用于高壓直掛場合
2.3 產品特點
控制平臺采用雙DSP+FPGA全數字控制方式，采用先進的主電路拓?fù)浜涂刂扑惴ǎ刂凭雀摺⑦\(yùn)行穩定;
具備恒壓、恒流控制，最大功率點跟蹤，多機并聯運行等功能;
過載能力強，10%過載可運行2h，20%可運行2min;
友好型人機界面設計，方便工程人員操作;
提供CAN 、RS485通訊接口，便于外部通訊;
多臺DC/DC可并聯無互聯運行，便于系統擴容，實現冗余控制;
支持能量型、功率型等不同特性的儲能單元接入;
系統分級保護，在保證系統安全運行同時減少誤動作;
具備外部環境自適應功能，在光伏接入時不僅能夠?qū)崿F(xiàn)MPPT而且能夠根據外部環境啟停設備減少功率損耗;
2.4 主要技術參數
表3.1 技術參數
2.5 實驗波形圖

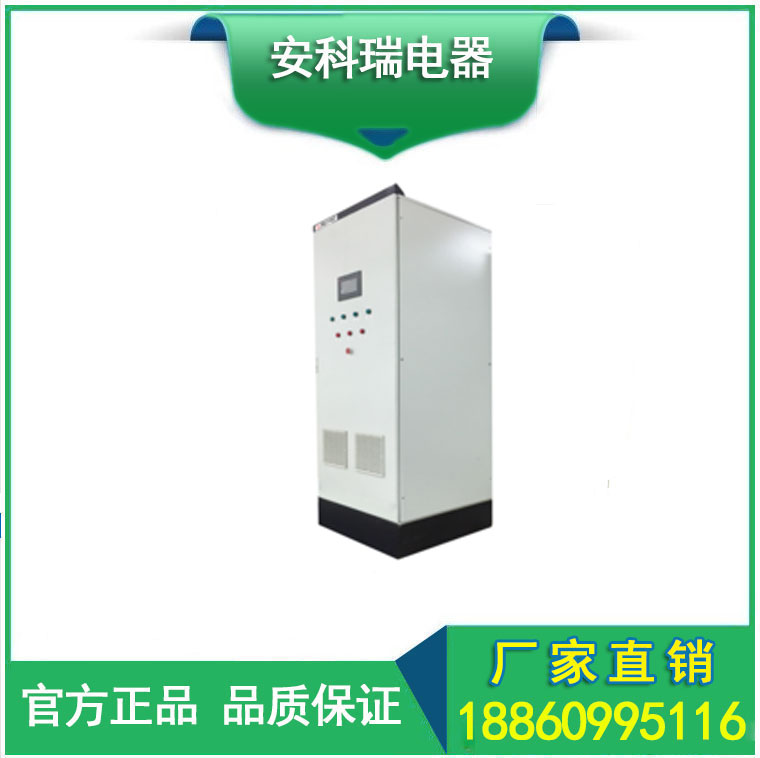

2.6 整柜實物圖
2.7 選型方法及訂貨范圍
根據所需電源設備或負載的功率大小選擇合適的直流變換器;
所需電源設備或負載的工作電壓范圍(如不在參數范圍內可先和技術人員進行溝通);
直流變換器機柜安裝方式;
配電系統一次系統圖;
機柜默認下進線方式，如有特殊要求可提前溝通
