精確度等級：1.5
發送器起始電阻值：3～20Ω
發送器滿度電阻值：340～400Ω
發送器接線端①②外加電壓不大于6V
使用環境條件：-40～60℃，相對濕度不大于85%，且震動和被測（控）介質的急劇脈
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
重量：1.2kg
結構原理

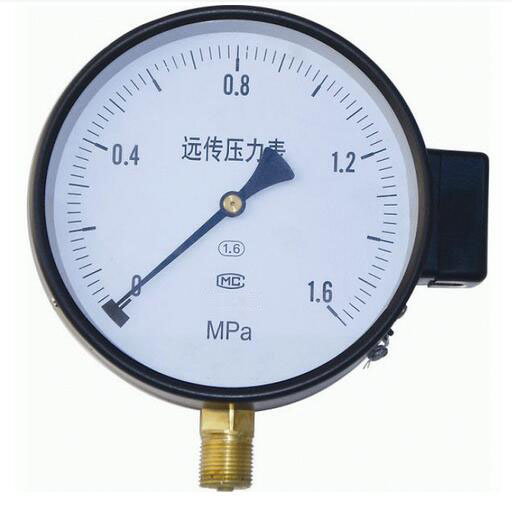

本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成。
儀表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。
測量范圍
|
測量范圍 MPa |
|
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10； |
|
-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； |
與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字顯示控制儀(本廠生產)配套的接線圖。
