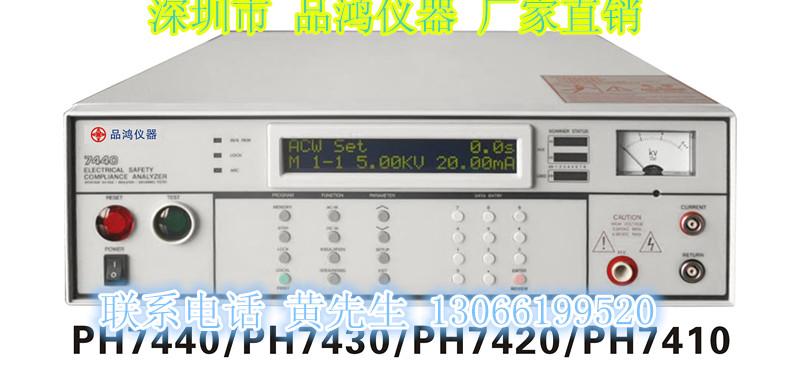

精密程控安規綜合測試儀
¬ 大屏幕20X2液晶顯示
¬ 交流耐壓/直流耐壓/絕緣電阻/接地阻抗等測試功能
¬ 內建50組程序儲存、每組可設定8個測試步驟,可進行步驟間的連續測試
¬ 前面板輸入軟件校正，測試線補償功能，確保測試準確性
¬ 4通道或8通道掃描功能（選件）7420標配8通道，7410無此配件
¬ 標配RS232接口，可選配GPIB接口 PLC遠端控制接口
基本參數
|
規格/型號 |
PH7440 |
PH7430 |
PH7420 |
PH7410 |
|
交流耐壓 |
AC0-5KV、0-40mA |
AC0-5KV、0-40mA |
AC0-5KV、0-30mA |
AC0-5KV、0-30mA |
|
直流耐壓 |
DC0-6KV、 0-9999uA |
DC0-6KV、 0-9999uA |
DC0-6KV、 0-9999uA |
DC0-6KV、 0-9999uA |
|
絕緣阻抗 |
DC 1KV、0-9999MΩ |
DC 1KV、0-9999MΩ |
DC 1KV、0-9999MΩ |
DC 1KV、0-9999MΩ |
|
接地電阻 |
3-40A、0-600mΩ |
------ |
------ |
----- |
|
交 流 耐 壓 測 試 |
輸出電壓 |
范圍 |
0- |
5KV |
|
解析度 |
1 Volt / step |
|||
|
準確度 |
±(1%Setting+5V> |
|||
|
輸出電壓 |
范圍 |
60或50Hz,可選擇 |
||
|
準確度 |
±100PPM |
|||
|
輸出穩壓率 |
±(l%Setting+SV)(從空載至滿載） |
|||
|
交流輸出波形 |
正弦波，THD<2%、 在電阻負載下測量波峰因數1.3-1.5 |
|||
|
漏電電流 上限設定 |
交流范圍 |
0.00-40.00mA |
0.00-30.00 m |
|
|
準確度 |
±(2%Setting + 3Counts> |
|||
|
解析度 |
0.001 mA/ step |
|||
|
漏電電流 下限設定 |
交流范圍 |
0.000 - |
9.999 mA |
|
|
解析度 |
0.001 mA/ step |
|||
|
準確度 |
±(2%Setting + 3Counts> |
|||
|
緩升時間 |
范圍 |
0.1-999.9sec |
||
|
解析度 |
O.lsec/ step |
|||
|
準確度 |
土（0.1% + 0.0S sec) |
|||
|
測試時間 |
范圍 |
0, 0.3 -999_9sec(0=連續測試） |
||
|
解析度 |
O.lsec/ step |
|||
|
準確度 |
土（0.1% + 0.0S sec) |
|||
|
電弧偵測 |
1 -9可設定（9為最高靈敏度） |
|||
|
測線歸零 |
0-2.000 mA,手動或自動 |
|||
|
直 流 耐 壓 測 試
|
電壓顯示 |
范圍 |
0.00-6.00KV |
|
解析度 |
lVolt/step |
||
|
準確度 |
±(2%Setting + 5V) |
||
|
直流輸出漣波 |
<5%,在6KVDC/9999uA電阻負載下測量 |
||
|
漏電電流 上限設定 |
電流范圍 |
0.000-9999uA |
|
|
解析度 |
0.1 uA/step |
||
|
準確度 |
±(2%Setting+3Counts) |
||
|
漏電電流 下限設定 |
電流范圍 |
0.0-999.9mA |
|
|
解析度 |
0.1 uA/step |
||
|
準確度 |
±(2%Setting+3Counts) |
||
|
緩升時間 |
范圍 |
0.1-999.9sec |
|
|
解析度 |
O.lsec/step |
||
|
準確度 |
± (0.1%+0.05sec) |
||
|
測試時間 |
范圍 |
0.4-999.9sec(0=連續測試） |
|
|
解析度 |
O.lsec/step |
||
|
準確度 |
± (0.1%+0.05sec) |
||
|
電弧偵測 |
1 -9可設定（9為最高靈敏度） |
||
|
測線歸零 |
直流 |
0-200MA,手動或自動 |
|
|
放電時間 |
5200ms |
|
|
|
接 地 電 阻 測 試 僅 在 7440 機 型 有 此 功 能 N_X |
輸出電壓 |
范圍 |
3-8Vac |
|
解析度 |
0.01 V/ step |
||
|
準確度 |
±(2%的讀值+3個值〉 在開路狀態時量測 |
||
|
輸出頻率 |
范圍 |
60或50Hz,可選擇 |
|
|
準確度 |
±100PPM |
||
|
輸出電流 |
范圍 |
3.00 -30Aac (可定40A) |
|
|
解析度 |
0.01A/step |
||
|
準確度 |
±(2%的設定值+3個值） |
||
|
接地阻值 |
范圍 |
0 -600mΩ |
|
|
解析度 |
1 mΩ/ step |
||
|
準確度 |
±(2%Setting + 2 個值} |
||
|
接地電阻 上下限設定 |
范圍 |
0 - 600 mO ( 3 -10A的范圍）.0 -ISO mO ( 3-30A的范田） |
|
|
解析度 |
1 mΩ/ step |
||
|
準確度 |
±(2%Setting + 2個值） (3 -10A的范圍） |
||
|
測試時間 |
范圍 |
0.5 • 999.9sec (0為連續) |
|
|
解析度 |
0.1 sec/ step |
||
|
準確度 |
± (0.1% + 0.05sec) |
||
|
測試線 歸零補償 |
范圍 |
最大歸零補償范圍200 mO |
|
|
解析度 |
1 mΩ/ step |
||
|
準確度 |
±(1%的設定值+lmΩ) |
|
絕 緣 電 阻 測 試 |
|
范圍 |
100 -lOOOVdc |
|
輸出電壓 |
解析度 |
1 Volt / step |
|
|
|
準確度 |
±(l%Setting + 3V) |
|
|
|
范圍 |
1 -9999MΩ |
|
|
|
解析度 |
1MO/ step |
|
|
絕緣阻值 |
|
±(2%Setting + 2Counts)(500-1000Vdc /1 -1000 MO) |
|
|
|
準確度 |
x(8%Setting4-2Counts)(S00 -lOOOVdc / 1000 -9999 MC1) |
|
|
|
|
i(8%Setting*2Counts) (100-500Vdc / 1 -1000 MO) |
|
|
判定上限設定 |
范圍 |
0, 1-9999MO (0 = OFF) |
|
|
判定下限設定 |
范圍 |
1-9999MΩ |
|
|
|
范圍 |
0.5 - 999.9sec (0=連續判定) |
|
|
判定延遲時間 |
解析度 |
0.1 sec/ step |
|
|
|
準確度 |
± ( 0.1% + 0.0Ssec) |
|
|
充電電流下限 |
范圍 |
0.000 -3.500mA或自動設定 |
|
一 般 規 格 |
PLC遙控功能 |
輸入訊號 |
Test、Rest、Memory#!、#2、#3 |
|
|
輸出訊號 |
Pass、Fall、Processing |
|||
|
鍵盤安全鎖定 |
使用4位數字式密碼，可鎖定鍵盤的操作，以防止非授權人撞自設定測試參數 |
|||
|
1E示器芫度設定 |
使用面板上的數字鍵設定.計有9段選擇. |
|||
|
蜂鳴器咅5調整 |
使用面板上的數字鍵設定. 計有10段選擇.0為OFF |
|||
|
矩陣式掃描界面 |
包含內健矩陣式掃描器在內，共可接2組矩陣式掃描器H.Vx4、H.VX8 |
|||
|
尺寸 |
432 x 147x300mm |
432x147x500mm |
||
|
重要 |
22KG |
22KG 18KG 12KG |
||
