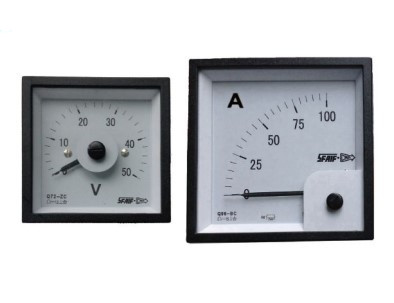

（上海自一船用儀表有限公司）Q192-ZC直流電流電壓表
【 產品特性】
用于電量測量指示儀表。
測量精度：10級
耐電壓: 2kV 50Hz 1分鐘
使用環境溫度：-25℃~+55℃
外殼防護等級：IP44.
IP56：適用于加裝密封罩的Q72.Q96型儀表。
工作耐振動：2~100Hz 加速度≤0.7g
相對濕度：≤98%RH
直流電壓表內阻:1kΩ/V
【 產品特性】
|
產品型號 |
展開角 |
外型尺寸（A*B*C) |
開孔尺寸（D*D) |
重量（kg) |
備注 |
|
Q48-BC |
90° |
48*48*67 |
44+0.5*44+0.5 |
0.15 |
測量精度：2.5級 |
|
Q72-BC |
90° |
72*72*63 |
68+0.5*68+0.5 |
0.20 |
測量精度：2.5級 |
|
Q96-BC |
90° |
96*96*80 |
92+0.5*92+0.5 |
0.30 |
測量精度：2.5級 |
|
Q144-BC |
90° |
144*144*80 |
138+0.5*138+0.5 |
1.20 |
測量精度：2.5級 |
|
Q192-BC |
90° |
192*192*80 |
186+0.5*186+0.5 |
1.45 |
測量精度：2.5級 |
|
Q240-BC |
90° |
240*240*80 |
228+0.5*228+0.5 |
2.00 |
測量精度：2.5級 |
|
Q72H-BC |
槽型 |
72*36*96 |
67+0.5*34+0.5 |
0.30 |
測量精度：2.5級 |
|
Q96H-BC |
槽型 |
96*48*124 |
92+0.5*44+0.5 |
0.35 |
測量精度：2.5級 |
|
Q72-ZC |
240° |
72*72*80 |
68+0.5*68+0.5 |
0.30 |
測量精度：2.5級 |
|
Q96-ZC |
240° |
96*96*80 |
92+0.5*92+0.5 |
0.40 |
測量精度：2.5級 |
|
Q144-ZC |
240° |
144*144*80 |
138+0.5*138+0.5 |
1.20 |
測量精度：2.5級 |
|
Q192-ZC |
240° |
192*192*80 |
186+0.5*186+0.5 |
1.45 |
測量精度：2.5級 |
|
Q240-ZC |
240° |
240*240*80 |
228+0.5*228+0.5 |
2.00 |
測量精度：2.5級 |
|
產品型號 |
展開角 |
外型尺寸（A*B*C) |
開孔尺寸（D-L1*L2-d) |
重量（kg) |
備注 |
|
63C11 |
240° |
80*80*100 |
Ф70-64*64-Ф5 |
0.90 |
|
|
45C3 |
240° |
120*120*116 |
Ф106-96*96-Ф7 |
1.40 |
|
|
13C3 |
240° |
160*160*116 |
Ф106-128*128-Ф7 |
1.80 |
|
按用戶要求，直流表標度尺可刻制:
1.零位在標度尺中心正負測量值對稱，或正負測量值不對稱引起零位偏離中心的任意位置。
2.根據用戶要求，標度尺中刻制警示紅線，安全范圍值綠線，或帶狀線。
3.按用戶需求可提供用來調節。
4.根據用戶要求，也可以定制直流電壓表起始段區域壓縮刻度，放大所需指示值標度尺范 圍，提高測量精度。
5.在定制特殊標度尺時，客戶必須提供圖樣要求。
【產品型號】
|
|
配75mV外附分流器接入 |
||||||
|
mV |
V |
mV |
A |
A |
kA |
||
|
0~75 |
0~1 |
0~100 |
0~0.5 |
0~75 |
0~1 |
0~10 |
0~1 |
|
0~200 |
0~3 |
0~150 |
0~1 |
0~100 |
0~2 |
0~15 |
0~1.5 |
|
0~300 |
0~5 |
0~300 |
0~2 |
0~150 |
0~3 |
0~20 |
0~2 |
|
0~500 |
0~7.5 |
0~350 |
0~3 |
0~200 |
0~5 |
0~30 |
0~3 |
|
0~600 |
0~10 |
0~500 |
0~5 |
0~300 |
0~10 |
0~50 |
0~4 |
|
|
0~15 |
0~600 |
0~15 |
0~500 |
|
0~75 |
0~4.5 |
|
|
0~20 |
0~700 |
0~20 |
0~600 |
|
0~100 |
0~5 |
|
|
0~30 |
0~800 |
0~30 |
4~20 |
|
0~150 |
0~6 |
|
|
0~50 |
|
0~50 |
|
|
0~200 |
0~0.75 |
|
|
0~75 |
|
|
|
|
0~300 |
|
|
|
|
|
|
|
|
0~500 |
|
|
|
|
|
|
|
|
0~750 |
|
注連接外附分流器和表頭的定值導線電阻為0.035歐
可為客戶提供測量范圍以外的規格。
