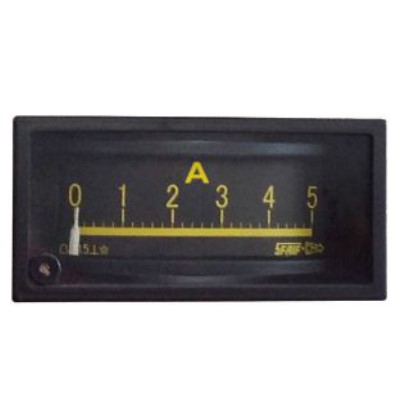

特性：
| 用于交、直流電流電壓的測量 精度：1.5 環境溫度：-25℃ to +55℃ 外殼防護：IP42/52 耐振動：0.7g |
產品分類
| 產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸 | 重量 | 備注 |
| Q06H-BC | 槽型 | 96×48×130 | 92+0.5×44+0.5 | 0.35 | 直流 |
| Q06H-BC-G | 槽型 | 96×48×130 | 92+0.5×44+0.5 | 0.35 | 直流帶光 |
| Q06H-RBC | 槽型 | 96×48×130 | 92+0.5×44+0.5 | 0.35 | 交流 |
| Q06H-RBC-G | 槽型 | 96×48×130 | 92+0.5×44+0.5 | 0.35 | 交流帶光 |
測量范圍：（直流電流電壓表）
| 配75mA外附分流器接入 | |||||||
| mV | V | mA | A | A | KA | ||
| 0-200 | 0-1 | 0-100 | 0-0.5 | 0-75 | 0-1 | 0-10 | 0-1 |
| 0-300 | 0-3 | 0-150 | 0-1 | 0-100 | 0-2 | 0-15 | 0-1.5 |
| 0-500 | 0-5 | 0-300 | 0-2 | 0-150 | 0-3 | 0-20 | 0-2 |
| 0-600 | 0-7.5 | 0-350 | 0-3 | 0-200 | 0-5 | 0-30 | 0-3 |
| 0-10 | 0-500 | 0-5 | 0-300 | 0-50 | 0-4 | ||
| 0-15 | 0-600 | 0-15 | 0-500 | 0-75 | 0-4.5 | ||
| 0-20 | 0-700 | 0-20 | 0-600 | 0-100 | 0-5 | ||
| 0-30 | 0-800 | 0-30 | 4-20 | 0-150 | 0-6 | ||
| 0-50 | 0-50 | 0-200 | 0-7.5 | ||||
| 0-75 | 0-300 | ||||||
| 0-500 | |||||||
| 0-750 | |||||||
連接外附分流器和表頭的定值導線電阻為0.035歐。
測量范圍：（交流電流電壓表）
| V | 經電壓互感器PT接入次級電壓100V | 經電流互感器PT接入次級電流5A | |||
| 0-50 | V | KV | A | A | KA |
| 0-75 | 0-450 (380/100V) | 0-3(3K/100V) | 0-0.5 | 0-10 | 0-1 |
| 0-100 | 0-3.6(3K/100) | 0-1 | 0-20 | 0-1.5 | |
| 0-150 | 0-7.2(3K/100) | 0-2 | 0-30 | 0-2 | |
| 0-250 | 或（6K/100V） | 0-3 | 0-50 | 0-3 | |
| 0-300 | 0-12(6K/100) | 0-5 | 0-75 | 0-4 | |
| 0-450 | 或（10K/100V） | 0-100 | 0-5 | ||
| 0-18(15K/100) | 0-150 | 0-6 | |||
| 0-42(35K/100) | 0-200 | 0-7.5 | |||
| 0-300 | 0-10 | ||||
| 0-400 | |||||
| 0-600 | |||||
| 0-750 | |||||
| 0-800 | |||||
直流電流電壓表接線圖
交流電流電壓表接線圖
