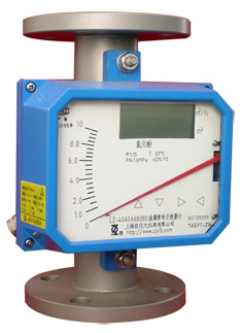

金屬管轉子（浮子）流量計簡介

上海自動化儀表九廠LZ系列全金屬結構金屬管轉子（浮子）流量計，是采用可變流通面積式測量原理對介質進行計量的，主要適用于測量液體、氣體。根據其使用功能可分為現場指示型、電遠傳型、耐腐型、高壓型、保溫夾套型、防爆型，并能輸出0～10 mA和4～20mA的標準電流信號與計算機聯網，實現流量數據的遠距離顯示、記錄、調節、積算和控制，被廣泛的用于石油、化工、發電、制藥、食品、水處理等流體的過程控制和計量。

主要技術參數

◆精度等級：1.5級，2.0級，2.5級

◆公稱壓力：PN1.6，PN2.5，PN4.0，PN6.3MPa（≥PN10MPa為特殊訂貨）

◆壓力損失：6.5KPa~38.20KPa

◆流體溫度：-80℃~400℃（內襯氟塑料為-80℃~90℃）

◆流體粘度：DN15≤5MPa.S   DN20~DN150≤300MPa.S

◆連接方式：法蘭連接，標準JB81-59，JB82-59(其它非標或國外標準為特殊訂貨)

◆材質：SUS304，SUS316L或哈氏合金或內襯氟塑料（特殊材料需指出）

◆輸出信號：二線制4～20mA或三線制0～10 mA標準電流信號

◆面板顯示：10為LCD顯示瞬時、累積流量

◆調整方式：HALL開關、磁棒操作無需開蓋即可調校

◆電源：24VDC,25Ma

◆電信號溫度影響：0.5%/10℃

◆負載電阻：4～20mA/500Ω 0～10 Ma/1.2KΩ

◆防爆等級：本安型ibIIBT5；LB830S或配相同等級的安全柵

◆隔爆型：dIIBT5

◆防護等級：防塵防滴IP65

工作原理

金屬管轉子（浮子）流量計是浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎�使指示器正確地指示此時的流量值。

使用選型

LZ金屬管轉子（浮子）流量計使用選型

選型舉例：

LZ-25A0B6A0D0表示金屬管轉子流量計，口徑DN25mm，流體方向下進上出，浮子材質304，壓力PN2.5，精度2.0級，大開面指針式，無阻尼，流量0.3~3m³/h的液體。

選型編碼B（流量范圍代碼）

安裝圖片

磁過濾器
